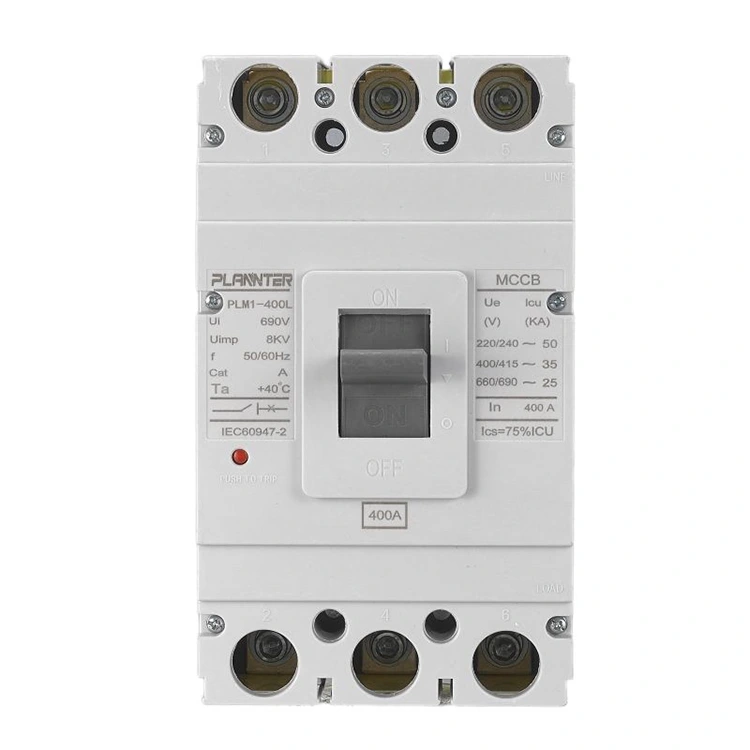

Disjoncteur électrique à boîtier moulé 400A AC

Spécifications techniques du MCCB électrique 400A AC

• Courant nominal (In) :400A
• Tension de fonctionnement nominale (Ue) :C.A. 400 V/415 V
• Tension d'isolation nominale (Ui) :Jusqu'à 800 V CA
• Fréquence nominale :50/60 Hz
• Nombre de pôles :3P/4P en option
• Capacité de coupure (Icu) :50 kA – 65 kA (CEI 60947-2)
• Capacité de coupure de service nominale (Ics) :75 % à 100 % des soins intensifs
• Type d'unité de déclenchement :Thermique-Magnétique / Électronique (en option)
• Caractéristiques du voyage :Protection contre les surcharges réglable et protection contre les courts-circuits fixe/réglable
• Durée de vie mécanique :≥ 10 000 opérations
• Durée de vie électrique :≥ 20 000 opérations
• Matériel de contact :Alliage d'oxyde d'argent et d'étain
• Méthode d'installation :Montage fixe
• Type de connexion :Connexion avant/arrière en option
• Mécanisme de fonctionnement :Fonctionnement manuel avec mécanisme motorisé en option
• Niveau de protection :IP20 (supérieur avec boîtier)
• Température ambiante :-5°C à +40°C
• Conformité aux normes :CEI 60947-2, ISO9001

Caractéristiques du produit :

√ Le pouvoir de coupure atteint 65 kA

√ Courant nominal de fonctionnement de 400 A

√ Contacts en alliage d'argent à faible impédance

√ Système de liaison à quatre barres à grande vitesse

√ Construction compacte, installation simple

√ Réussit la vérification stricte de la résistance de boucle

√ La fabrication automatisée maintient l'uniformité

√ Interruption immédiate en cas de court-circuit

√ Protection fiable des circuits en aval

√ Rentable avec des besoins de maintenance réduits

Avantages clés du MCCB AC 400 A

Gestion des courants élevés :

• Évalué à 400 A pour gérer de lourdes charges dans les grands systèmes électriques
• Prend en charge un fonctionnement fiable des panneaux principaux et des équipements en aval

Paramètres de voyage réglables :

• Le déclencheur thermomagnétique permet un réglage précis de la protection contre les surcharges et les courts-circuits
• Optimise la protection en fonction du type de charge et du scénario d'application

Capacité de rupture élevée :

• Pouvoir de coupure ultime (Icu) de 50 à 65 kA selon les normes CEI 60947-2
• Interrompt rapidement les courants de défaut graves pour protéger les équipements et les câbles

Conception compacte :

• Solution peu encombrante par rapport aux disjoncteurs à châssis traditionnels
• Facile à installer et à entretenir dans les panneaux et les unités de distribution d'énergie

Accessoires polyvalents :

• Contacts auxiliaires, déclencheurs shunt et modules d'alarme en option pour l'intégration du système
• Compatible avec diverses configurations de contrôle et de surveillance

Durabilité et fiabilité :

• Contacts en alliage d'argent et d'oxyde d'étain avec estampage de précision et soudage au laser
• Durée de vie électrique supérieure à 20 000 cycles et faible résistance de contact inférieure à 35 microohms
• L'assemblage et l'étalonnage avancés garantissent une force de fonctionnement et des performances constantes

Sécurité améliorée :

• La culasse magnétique en acier au silicium à haute perméabilité assure une réponse de déclenchement en court-circuit inférieure à 10 ms
• Inspection d'usine à 100 % avec vis de bornes étalonnées au couple et vérification de la résistance de boucle
• Protection fiable contre les défauts électriques et sécurité accrue du personnel

FAQ

Quelle est la principale application d'un MCCB 400A ?

• Le disjoncteur électrique à boîtier moulé CA 400 A est utilisé dans les panneaux de distribution d'énergie principaux pour les systèmes industriels, commerciaux et résidentiels de grande taille.
• Protège les circuits contre les surcharges, les courts-circuits et les courants de défaut.
• Garantit un fonctionnement fiable des équipements en aval tels que les moteurs, les transformateurs et les gros appareils électroménagers.

Le réglage du déclenchement 400A est-il réglable ?

• Oui, le MCCB dispose d'un déclencheur thermomagnétique avec des réglages réglables.
• Permet une personnalisation en fonction du type de charge et des exigences de sécurité.
• Aide à prévenir les déclenchements intempestifs tout en maintenant une protection efficace.

Quelle est la différence entre les MCCB 3P et 4P 400A ?

• MCCB 3P : protège les circuits triphasés en laissant la ligne neutre intacte.
• MCCB 4P : protège les circuits triphasés ainsi que la ligne neutre, offrant une déconnexion complète.
• La sélection dépend des exigences du système et des normes de sécurité.

Quelle taille de câble dois-je utiliser pour un MCCB 400A ?

• La taille du câble dépend du type d'installation, du matériau d'isolation et de la chute de tension admissible.
• En règle générale, les MCCB 400 A sont associés à des câbles allant de 120 mm² à 185 mm² de conducteurs en cuivre.
• Consultez Pugao Electric pour des recommandations précises basées sur les conditions spécifiques du projet.

À quelle fréquence un MCCB 400 A doit-il être testé ?

• Une inspection périodique est recommandée, généralement tous les 6 à 12 mois pour les systèmes critiques.
• Testez le fonctionnement mécanique, la réponse au déclenchement et l’intégrité de la connexion.
• Garantit que le disjoncteur à boîtier moulé électrique 400 A CA maintient une protection fiable tout au long de sa durée de vie.
