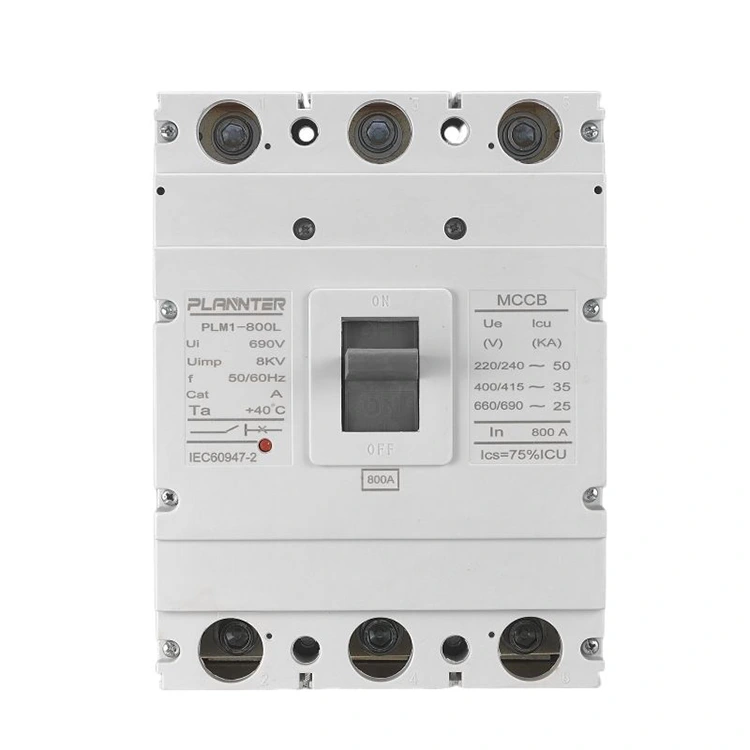

Disjoncteur à boîtier moulé CA haute capacité 800A

Qu'est-ce qu'un MCCB AC haute capacité 800 A ?

Le disjoncteur à boîtier moulé CA haute capacité 800 A est un disjoncteur à boîtier moulé haute performance utilisé pour protéger les systèmes électriques contre les surcharges et les courts-circuits dans la distribution d'énergie à grande échelle. Il fonctionne grâce à un déclencheur thermomagnétique ou électronique qui détecte un courant anormal et déconnecte rapidement le circuit, garantissant ainsi la sécurité de l'équipement et la stabilité du système.

Avantages clés

• Capacité de courant élevée :Évalué à 800 A pour les applications industrielles lourdes et d'infrastructure
• Réponse rapide aux pannes :Interruption de court-circuit en quelques millisecondes pour une protection maximale
• Extinction avancée des arcs :Le système de grille en acier multicouche assure une suppression sûre et rapide de l'arc.
• Conductivité supérieure :Les barres omnibus en cuivre T2 et les contacts à base d'argent réduisent les pertes d'énergie
• Forte performance thermique :La conception optimisée des terminaux améliore la dissipation thermique
• Durabilité:Les matériaux de disjoncteur à boîtier moulé AC haute capacité 800A de haute qualité garantissent une longue durée de vie et un fonctionnement stable

Spécifications techniques

• Courant nominal :800A
• Poteaux :3P
• Tension nominale :C.A. 400 V/415 V
• Courant de tenue de courte durée :65kA – 100kA (1s)
• Capacité de coupure :Haute capacité pour les conditions de défauts industriels
• Type de voyage :Thermique-magnétique / Électronique en option
• Temps de réponse :≤ 15 ms pour la protection contre les courts-circuits
• Matériel:Conducteurs en cuivre, contacts en alliage d'argent, boîtier ignifuge

FAQ

Où sont-ils utilisés ?

• Le disjoncteur à boîtier moulé CA haute capacité 800 A est largement utilisé dans l'industrie lourde, les centrales électriques, les sous-stations et les grands bâtiments commerciaux.
• Les applications courantes incluent les systèmes de traitement de l'eau, le transport ferroviaire et les panneaux de distribution principaux.
• Fournit une protection de base pour les systèmes électriques à charge élevée et critiques.

Quelles sont les principales fonctions ?

• Protection contre les surcharges pour éviter la surchauffe et les dommages à l'équipement
• Protection contre les courts-circuits avec interruption rapide en cas de défaut
• Isolation électrique pour une maintenance et un fonctionnement sûrs
• Assure une distribution d’énergie stable et continue

Quels accessoires sont disponibles ?

• Contacts auxiliaires pour la surveillance de l'état
• Déclencheur shunt pour le contrôle de déclenchement à distance
• Déclencheur à sous-tension pour la protection contre la tension
• Mécanisme de commande motorisé pour systèmes d'automatisation

Peuvent-ils être utilisés en extérieur ?

• Oui, lorsqu'il est installé dans des boîtiers résistants aux intempéries appropriés
• Le niveau de protection peut être amélioré avec des armoires classées IP
• Convient aux sous-stations extérieures et aux projets d'infrastructure

Quelle est la différence entre le cadre (AF) et le déclenchement (AT) ?

• AF (Ampere Frame) : Capacité de courant maximale du châssis du disjoncteur
• AT (Ampere Trip) : courant nominal réel auquel le disjoncteur se déclenche
• Exemple : cadre 800AF avec paramètres de déclenchement réglables inférieurs à 800 A

Quelle est la signification de la note de 100 % ?

• Indique que le disjoncteur peut transporter 100 % de son courant nominal en continu
• Assure des performances stables sans déclassement dans des conditions normales
• Important pour les systèmes avec une demande de charge constante et élevée

Quelles sont les normes communes ?

• CEI 60947-2 pour les disjoncteurs basse tension
• ISO9001 pour les systèmes de gestion de la qualité
• D'autres certifications peuvent inclure CE et les normes internationales associées

Pourquoi choisir Pugao

• Fournisseur professionnel en Chine avec une solide expérience en fabrication
• Équipement de production avancé et système de contrôle de qualité strict
• Certifié selon les normes ISO et la conformité aux tests internationaux
• Un approvisionnement mondial fiable avec des performances de produit stables
• Service à guichet unique comprenant la conception, la production et le support technique
