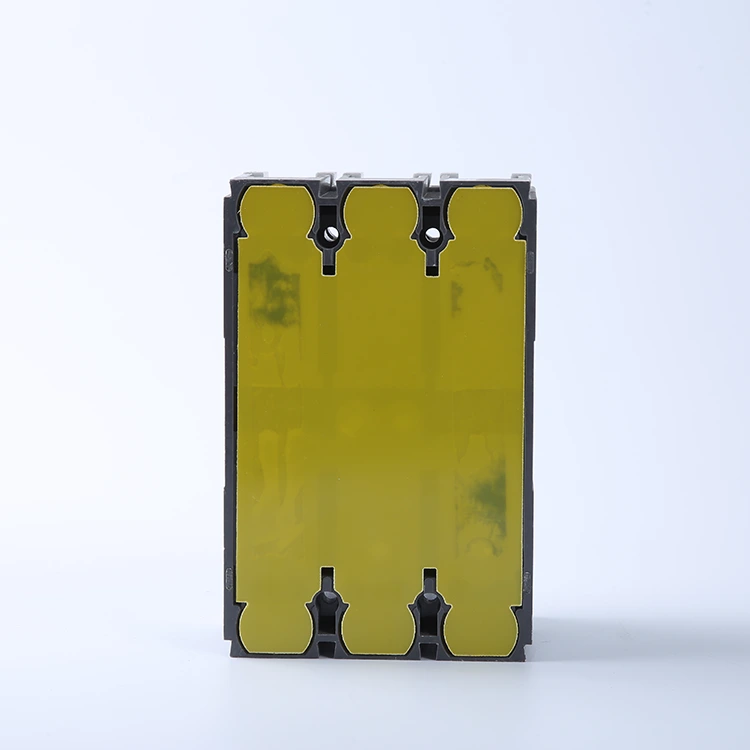

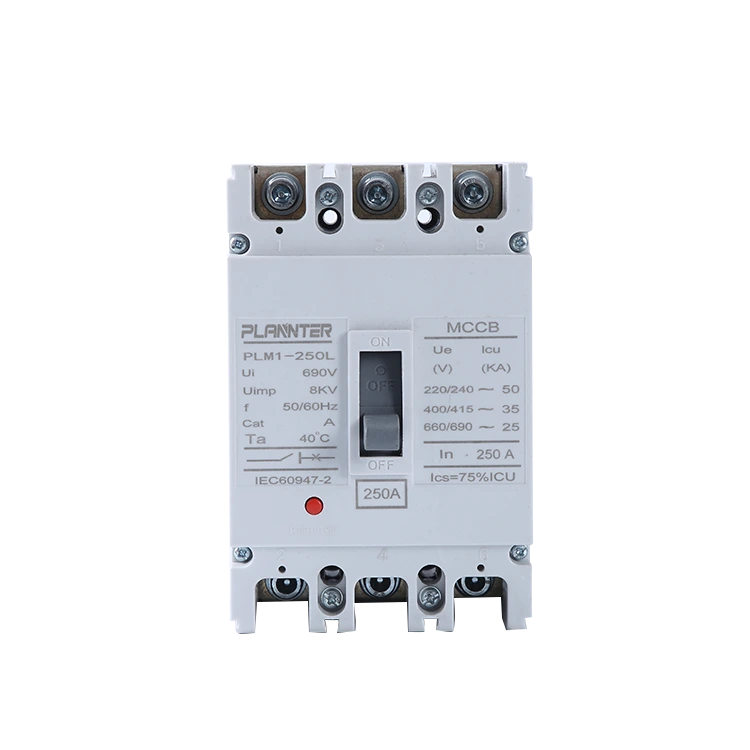

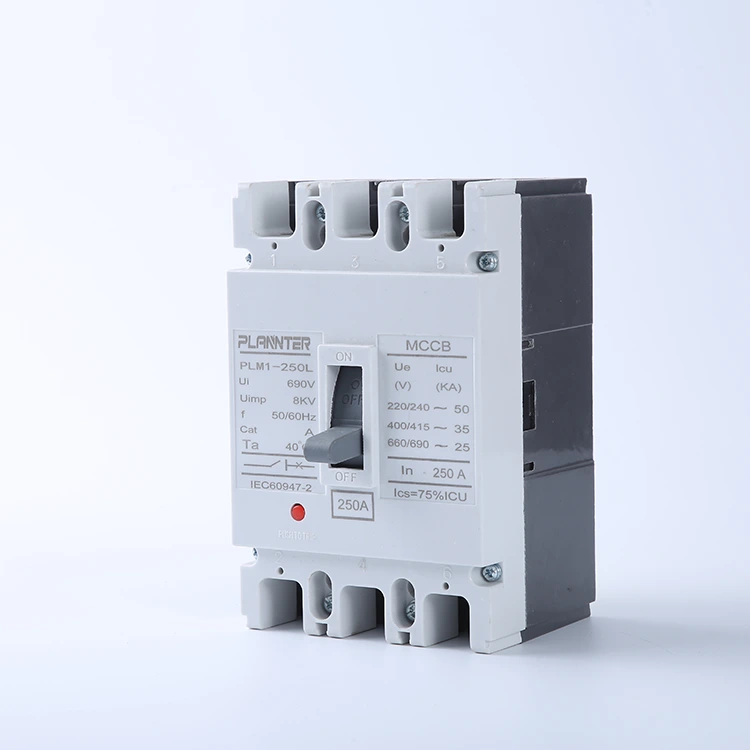

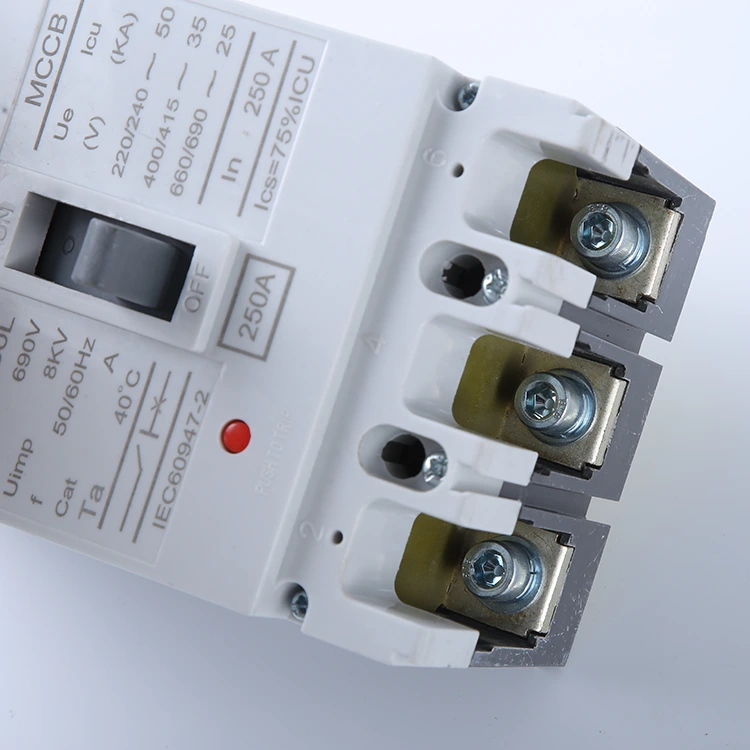

Disjoncteur à boîtier moulé haute tension CA

UnDisjoncteur à boîtier moulé haute tension CAest un dispositif de protection de circuit robuste conçu pour gérer des charges de courant élevées et des situations de courts-circuits extrêmes. Il sert de « défense finale » pour votre système électrique, garantissant une interruption même dans des conditions de panne grave.

Construits avec des matériaux résistants aux arcs et aux chocs, ces disjoncteurs offrent des performances dimensionnellement stables, ce qui en fait le cœur fiable des armoires de commande de puissance pour les opérations à grande échelle.

Principales caractéristiques et spécifications

Plage de tension

Tension de fonctionnement nominale :C.A. 400 V/690 V ; Le disjoncteur à boîtier moulé haute tension CA convient aux applications de distribution d'énergie haute tension de qualité industrielle et prend en charge les systèmes triphasés à trois fils.

Performances d'isolation :Dispose d'une tension de tenue à fréquence industrielle de 3 000 V et d'une tension de tenue aux chocs de 8 kV, garantissant la sécurité de l'isolation dans les environnements à haute tension.

Capacité de coupure

Brûleur ultime de court-circuitCapacité de consommation :Icu atteint jusqu'à 65 kA-100 kA, permettant une interruption rapide du circuit lors de défauts de court-circuit extrêmes et servant de dernière ligne de défense du système.

Capacité de coupure de court-circuit de service :Ics ≥ 50 kA, permettant à l'appareil de rester opérationnel même après plusieurs interruptions par défaut, réduisant ainsi les coûts de maintenance.

Notes actuelles

Courant nominal :Couvre une plage de 250 A à 1 600 A, prenant en charge les spécifications standard telles que 250 A, 400 A, 630 A, 800 A, 1 000 A, 1 250 A et 1 600 A pour répondre à diverses exigences de charge.

Paramètres de voyage réglables :Dispose d'une plage de déclenchement thermique de 80 % à 100 % In et d'une plage de déclenchement magnétique de 4 à 10 In, permettant une protection sélective pour éviter les déclenchements intempestifs.

Conditions de fonctionnement

Température ambiante :-25°C à +70°C, capable de résister aux variations extrêmes de température dans les environnements industriels.

Méthode de montage :Type fixe ou débrochable ; prend en charge les connexions de jeux de barres horizontales/verticales et est compatible avec les dimensions d'installation standard des armoires de distribution.

Classe de protection :IP20 (pour installation en armoire) ; le boîtier est construit à partir de plastiques techniques résistants aux hautes températures et aux chocs et est conforme à la norme CEI 60947-2.

Différences clés : disjoncteurs basse tension et disjoncteurs haute tension

Comprendre la distinction entre la protection basse tension (BT) et haute tension (HT) est crucial pour sélectionner le bon équipement pour votre système de distribution d'énergie. Voici comment ils se comparent :

Disjoncteurs basse tension (BT)

• Plage de tension :Généralement conçu pour les systèmes jusqu'à **1 000 V CA**. Les valeurs nominales courantes incluent 240 V et 400 V pour un usage résidentiel et commercial léger.
• Applications :Largement utilisé dans les tableaux de distribution domestiques, les petits bâtiments commerciaux et la protection des circuits finaux (éclairage, prises).
• Taille et complexité :Généralement compact (par exemple, MCB) et de conception plus simple, se concentrant sur la protection de base contre les surcharges et les courts-circuits sans systèmes complexes de contrôle d'arc.

Disjoncteurs haute tension (HT)

• Plage de tension :Conçu pour les systèmes moyenne à haute tension, allant souvent de **3,3 kV à 72,5 kV** ou plus.
• Extinction d'arc :Parce que la haute tension crée des arcs puissants, ces disjoncteurs (comme notreDisjoncteur à boîtier moulé haute tension CA) nécessitent des technologies avancées d'extinction d'arc, telles que des bouteilles sous vide, du gaz SF6 ou des grilles spécialisées, pour interrompre le courant en toute sécurité.
• Applications :Indispensable pour les installations industrielles lourdes, les centrales électriques, les grands transformateurs et les lignes de distribution principales où la fiabilité est essentielle.
• Protection:Souvent équipé de déclencheurs électroniques sophistiqués pour une coordination sélective précise et des capacités de contrôle à distance.

Quels sont les types de disjoncteurs haute tension ?

Les disjoncteurs haute tension sont classés selon le moyen qu'ils utilisent pour éteindre l'arc électrique. Choisir le bon type est essentiel pour la sécurité et l’efficacité du système.

Disjoncteur à vide (VCB)

• Principe:Utilise un vide (pression < 10⁻⁴ Pa) comme moyen d'extinction et d'isolation de l'arc. L’absence de molécules de gaz rend extrêmement difficile l’entretien d’un arc.
• Principales caractéristiques :Taille compacte, longue durée de vie et fonctionnement sans entretien. Ils sont respectueux de l’environnement car ils n’utilisent ni gaz ni pétrole.
• Application:Dominant dans les applications d’appareillage de commutation intérieur moyenne tension (jusqu’à 40,5 kV).

Disjoncteur SF6

• Principe:Utilise du gaz hexafluorure de soufre (SF6), qui a une force isolante ~2,5 fois supérieure à celle de l'air et une capacité d'extinction d'arc ~100 fois supérieure à celle de l'air.
• Principales caractéristiques :Excellentes performances dans les réseaux de transport haute tension (HT) et très haute tension (THT). Ils sont fiables mais nécessitent une étanchéité stricte pour éviter les fuites de gaz.
• Application:Largement utilisé dans les sous-stations et les lignes de transport haute tension extérieures (au-dessus de 72,5 kV).

Disjoncteur à jet d'air

• Principe:Utilise un jet d'air comprimé à haute pression pour souffler l'arc, le refroidir et l'éteindre rapidement.
• Principales caractéristiques :Fonctionnement rapide et sécurité incendie (pas d'huile). Cependant, ils sont bruyants et nécessitent un système de compresseur d’air complexe.
• Application:Historiquement utilisé pour les systèmes à très haute tension (THT), bien qu'il soit largement remplacé par le SF6 et les VCB dans les réseaux modernes.

Où s'adapte le MCCB haute tension CA ?

Alors que les disjoncteurs VCB et SF6 gèrent les tensions au niveau de la transmission, leMCCB haute tension CAest conçu pour la distribution industrielle moyenne tension (par exemple, 690 V à 3,6 kV). Il comble le fossé entre les disjoncteurs basse tension standard et les appareillages haute tension massifs, offrant une protection robuste aux machines lourdes et aux centres électriques.

FAQ

Quelle est la tension nominale (Un) ?

La tension de fonctionnement nominale (Un) pour notreMCCB haute tension CAvarie généralement jusqu'à **690 V CA**. Cette valeur nominale garantit que le disjoncteur peut faire fonctionner et isoler les circuits en toute sécurité dans des environnements industriels à haute tension, tels que les grands centres électriques et les machines lourdes.

Puis-je utiliser un MCCB standard pour le côté primaire du transformateur ?

Oui, mais cela nécessite une sélection minutieuse. Le disjoncteur doit gérer le courant d'appel du transformateur sans déclenchement intempestif. NotreMCCB haute tension CALa série propose des paramètres de déclenchement magnétique réglables (par exemple, 4 à 10 fois In), vous permettant de définir le seuil suffisamment haut pour tolérer les courants d'appel tout en offrant une protection contre les courts-circuits.

Quelle est la plage de courant typique ?

Les disjoncteurs à boîtier moulé haute tension couvrent généralement des besoins en ampérage plus élevés que les disjoncteurs miniatures standard. Notre gamme s'étend généralement de250A jusqu'à 2500A, ce qui les rend adaptés aux lignes de distribution principales et aux grandes charges industrielles.

En quoi diffèrent-ils des fusibles ?

• Réinitialisable :Contrairement aux fusibles qui doivent être remplacés après un défaut, un MCCB peut être réinitialisé après un déclenchement.
• Ajustabilité :Les MCCB permettent des réglages de déclenchement réglables (thermiques et magnétiques), offrant une coordination de protection précise que les fusibles fixes ne peuvent pas fournir.
• Commutation :Un MCCB peut servir d'interrupteur manuel pour couper l'alimentation à des fins de maintenance.

Que se passe-t-il si j'utilise un disjoncteur CA sur un système CC ?

Ne faites pas ça.Les disjoncteurs CA s'appuient sur le courant alternatif passant par zéro pour éteindre l'arc électrique. Le courant continu ne dépasse pas zéro, ce qui signifie que l’arc ne s’éteindra pas et peut provoquer un incendie ou une explosion. Vous devez utiliser un disjoncteur spécialement conçu pour les applications CC.

Comment remplacer en toute sécurité un MCCB haute tension ?

La sécurité est primordiale. Suivez ces étapes :

1. Mettre hors tension :Coupez l'alimentation électrique en amont et vérifiez l'absence de tension.
2. Verrouillage/étiquetage :Appliquez des dispositifs de verrouillage pour éviter toute remise sous tension accidentelle.
3. Déconnecter :Retirez les câbles de ligne et de charge (et le neutre le cas échéant).
4. Remplacer:Démontez l'ancienne unité et installez la nouvelleDisjoncteur à boîtier moulé haute tension CA, en s'assurant que toutes les connexions sont serrées selon les spécifications du fabricant.
