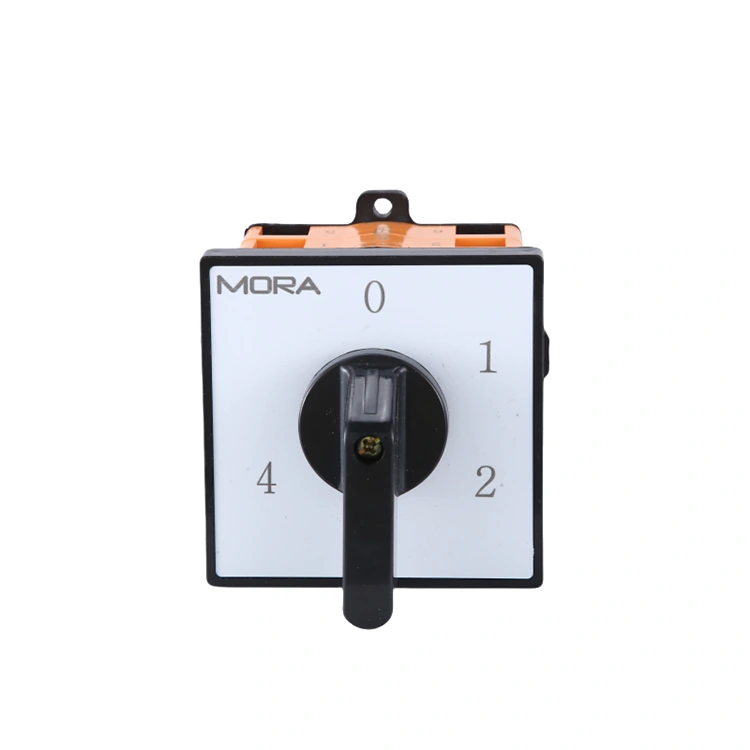

Commutateur universel pour usage domestique et industriel

Le commutateur universel, également connu sous le nom de commutateur à came, peut basculer entre deux sources d'alimentation, deux charges ou deux circuits dans les deux sens. PUGAO (Plannter Electric) propose des services ODM et OEM pour ces produits. Vous pouvez nous contacter à tout moment pour connaître l'utilisation de divers équipements électriques, notammentprotecteurs de tensionetMCB.

Principales fonctionnalités

1. Commutation multi-positions

Le commutateur universel prend en charge la commutation à 2, 3 positions et multi-positions, permettant la sélection de différents états de circuit, tels que l'alimentation principale/arrêt/alimentation de secours.

2. Capacité de contrôle multi-circuits

Ce type de commutateur est capable de contrôler plusieurs circuits simultanément, répondant ainsi à des exigences de contrôle électrique complexes ; il est couramment utilisé dans les armoires de commande et les panneaux d'équipement.

3. Haute polyvalence

Adapté aux systèmes monophasés et triphasés, il peut être utilisé soit pour la commutation de puissance, soit pour le contrôle de signal, permettant à un seul appareil de répondre à une large gamme d'applications.

4. Structure compacte et installation facile

Notre conception propose un montage sur panneau comme option standard, avec un montage sur rail DIN également disponible. Cette conception peu encombrante facilite une intégration transparente dans les systèmes de contrôle.

Scénarios d'application de base

Les commutateurs universels sont largement utilisés dans les armoires de distribution d'énergie et de contrôle industrielles. PUGAO fournit principalement ce produit pour les applications suivantes :

1. Mesure et surveillance électriques

Dans les armoires de distribution électrique, afin de minimiser les coûts, il est courant de ne pas installer de voltmètre dédié pour chaque phase individuelle.

Cette série d'interrupteurs peut être montée sur le tableau de bord de l'armoire de distribution et associée à un seul voltmètre. En tournant le commutateur universel, les utilisateurs peuvent mesurer séquentiellement les tensions de phase de L1, L2 et L3, ou mesurer la tension de ligne.

2. Commande de moteur de faible capacité

Ces commutateurs conviennent à une utilisation avec de petites machines-outils, des pompes à eau miniatures et des palans électriques, impliquant généralement des moteurs de faible capacité évalués à 5,5 kW ou moins. Ils permettent un contrôle direct du démarrage, de l'arrêt du moteur, du réglage de la vitesse et de la rotation avant/arrière.

3. Commutation logique pour les circuits complexes

Dans les armoires de commande, les systèmes de commande de servomoteurs et les circuits de démarrage étoile-triangle, le commutateur universel fonctionne comme un émetteur de signal pour basculer entre les boucles de contrôle. Il s'agit par exemple du passage du mode manuel au mode automatique ou de la modification des paramètres de fonctionnement d'un servomoteur.

Quels paramètres clés verrons-nous concernant le commutateur ?

Courant de fonctionnement nominal : courant maximum qu'un interrupteur peut transporter en continu dans des conditions spécifiées.

Tension d'isolation nominale : tension maximale à laquelle la couche d'isolation du commutateur peut résister.

Tension nominale de tenue aux chocs : capacité à résister aux surtensions à haute tension.

Nombre de pôles : 2, 3 ou 4 pôles, qui détermine le nombre de chemins de courant pouvant être commutés simultanément.

Degré de protection (code IP) : degré de protection contre les objets solides et les liquides. Durabilité mécanique et électrique : nombre d'opérations mécaniques (à vide) et électriques (au courant nominal) qu'un interrupteur est conçu pour supporter.

Précautions d'installation et de câblage

Tout d’abord, faites attention à l’emplacement d’installation du commutateur universel. Choisissez un emplacement propre, sec et facilement accessible avec suffisamment d’espace pour le fonctionnement et l’entretien. Cet emplacement doit être conforme aux réglementations électriques locales. Pour pouvoir gérer le courant nominal complet du commutateur et de la charge connectée, un câble avec une section appropriée doit être sélectionné. Serrez toutes les connexions des bornes aux valeurs de couple spécifiées, sinon une surchauffe pourrait se produire.
