Protecteur de surtension électrique

Pugao (PLANNTER) se spécialise dans la production de parasurtenseurs électriques, la surveillance en temps réel de l'état de tension, la détection de surtensions ou de sous-tensions, coupant automatiquement et rapidement l'alimentation, prolongeant efficacement la durée de vie de l'équipement. Les produits prennent en charge la personnalisation OEM/ODM et sont fournis directement depuis les usines chinoises et sont largement utilisés dans les systèmes de contrôle domestiques, de bureau, médicaux et industriels.

En tant que fabricant et fournisseur professionnel, propose des parasurtenseurs électriques à des prix abordables. Il a un courant nominal de 40A/63A et une tension nominale de 220V/230V. Il est facile et rapide à installer, monté sur rail, entièrement montable dans un boîtier de distribution standard et est logé dans un matériau ignifuge. Il peut être facilement connecté aux circuits domestiques ou industriels et convient à la protection des circuits dans les maisons et les petites usines.

Remarque : Veuillez effectuer les connexions des appareils en fonction du type de connexion. Veuillez ajuster les valeurs de réglage de surintensité, haute et basse tension de l'appareil en fonction des valeurs de courant de fonctionnement et de tension de la charge. Sinon, l'appareil pourrait causer des dommages.

Caractéristiques techniques

Conception à double affichage :La tension d'entrée et la tension de sortie peuvent être vues d'un seul coup d'œil, ce qui est utile pour un jugement visuel de l'état actuel et de l'état de l'alimentation de l'équipement.

Seuils programmables :Nous pouvons définir la valeur de sur/sous-tension et le temps de récupération retardé en fonction de l'équipement préprogrammé pour éviter des commutations fréquentes.

Adoption d’un matériau hautement isolant :Le protecteur de surtension électrique adopte une coque ignifuge et un matériau isolant résistant aux hautes tensions, qui présente un coefficient de sécurité élevé et une longue durée de vie.

Considérations clés pour la sélection d'un parasurtenseur

Choisir le bonProtecteur de surtension électriquenécessite de comprendre plusieurs paramètres techniques pour garantir que vos équipements sensibles sont entièrement protégés des fluctuations imprévisibles du réseau. En tant qu'expertFournisseur chinois, PUGAO (Plannter Electric) recommande d'évaluer les facteurs suivants :

1. Tension de serrage (niveau de protection contre la tension)

Il s'agit de la tension maximale que le protecteur permet de transmettre à votre équipement lors d'une surtension.

• Seuil de sécurité :Une tension de serrage inférieure indique une meilleure protection. Nos protecteurs comportent des seuils programmables (par exemple, 230 V à 300 V) afin que vous puissiez définir avec précision la limite que votre équipement peut gérer.
• Correspondance d'équipement :Assurez-vous que la tension de serrage est inférieure à la tension de tenue d'isolation de vos appareils connectés pour éviter une panne diélectrique.

2. Temps de réponse

En cas de pic, chaque milliseconde compte. Une haute qualitéProtecteur de surtension électriquedoit agir avant que la surtension n’atteigne vos composants internes.

• Déclenchement en milliseconde :Nos appareils sont conçus pour une déconnexion rapide, répondant généralement dans un délai de 20 à 50 ms selon le type de défaut.
• Isolement instantané :Des temps de réponse plus rapides empêchent efficacement la « première vague » d’une surtension d’endommager les circuits semi-conducteurs délicats des ordinateurs et des appareils médicaux.

3. Couverture de protection

Évaluez les risques spécifiques couverts par l’appareil pour garantir une stabilité complète du système.

• Sur/sous tension :Toutes les surtensions ne sont pas « élevées ». Une basse tension prolongée (coupures de tension) peut griller les moteurs des climatiseurs et des pompes aussi facilement qu'une pointe de tension.
• Surintensité et fuite :Les unités complètes incluent également la surveillance du courant et la suppression des surtensions pour se prémunir contre les défauts de circuit interne et les effets d'éclairage atmosphérique.

4. Types de protection contre les surtensions

Comprendre la « Zone » d'installation aide à sélectionner la bonneProtecteur de surtension électriquepour votre établissement :

• Monté sur rail (type 2/3) :Ceux-ci sont installés directement dans le coffret de distribution. Ils constituent le choix idéal pour les systèmes de contrôle domestiques, de bureau et industriels, offrant une protection centralisée pour plusieurs circuits de dérivation.
• Point d'utilisation :Des appareils plus petits conçus pour des actifs individuels de grande valeur.
• Qualité industrielle :Unités logées dans des matériaux ignifuges et hautement isolants spécialement conçus pour les environnements d'usine avec de lourdes charges inductives.

5. Fonctionnalités de maintenance et de récupération

Une caractéristique essentielle des protecteurs modernes est leur capacité à rétablir automatiquement le courant.

• Fonction de réinitialisation automatique :Recherchez des protecteurs dotés d’un temps de récupération différée programmable. Cela évite l'effet de « scintillement » qui entraîne des coupures et des coupures de courant rapides, ce qui peut être plus dommageable qu'une seule panne.
• Surveillance visuelle :Les conceptions à double affichage permettent au personnel de maintenance de vérifier rapidement l'état de l'alimentation d'entrée sans avoir besoin de multimètres externes.

FAQ

Quelle est la différence entre une multiprise et un parasurtenseur ?

Une multiprise fournit simplement des prises supplémentaires, tandis qu'uneProtecteur de surtension électriquesurveille et interrompt activement le circuit pendant les pics ou les chutes de tension pour éviter l'épuisement du matériel.

Que dois-je rechercher lors de l’achat d’un parasurtenseur ?

Recherchez des seuils de tension réglables, un boîtier ignifuge de haute qualité et un courant de coupure élevé (tel que 40 A ou 63 A) qui correspond à votre charge totale.

Les parasurtenseurs s'usent-ils ?

Oui. Au fil du temps, une exposition répétée à des surtensions peut dégrader les composants internes. Les protecteurs de haute qualité dotés de matériaux isolants durables durent plus longtemps, mais leur précision de fonctionnement doit être inspectée périodiquement.

Ai-je besoin d’un parasurtenseur pour tous les appareils ?

Il est fortement recommandé pour les appareils équipés de moteurs ou de cartes de commande sensibles, tels que les réfrigérateurs, les équipements médicaux et les systèmes CNC industriels, car ceux-ci sont les plus vulnérables aux tensions instables.

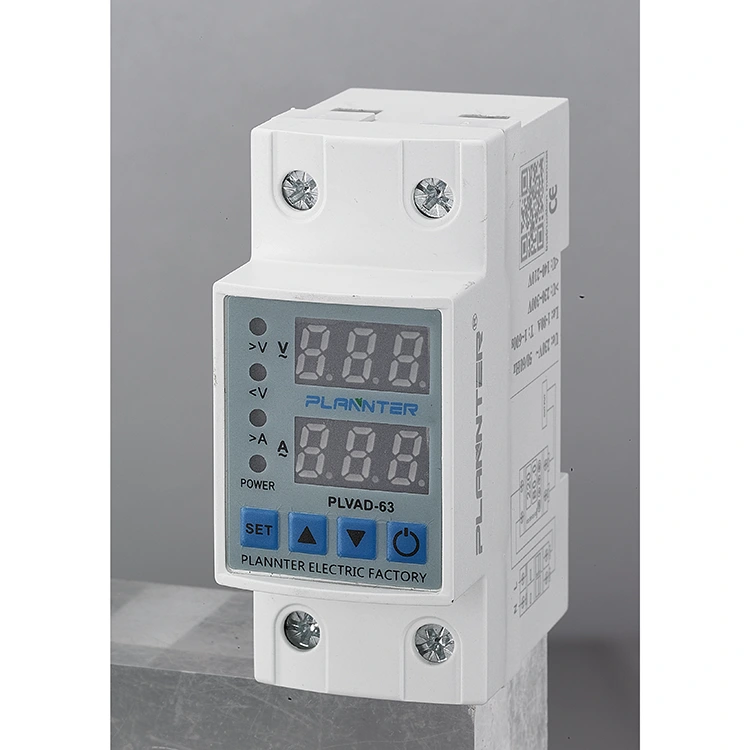

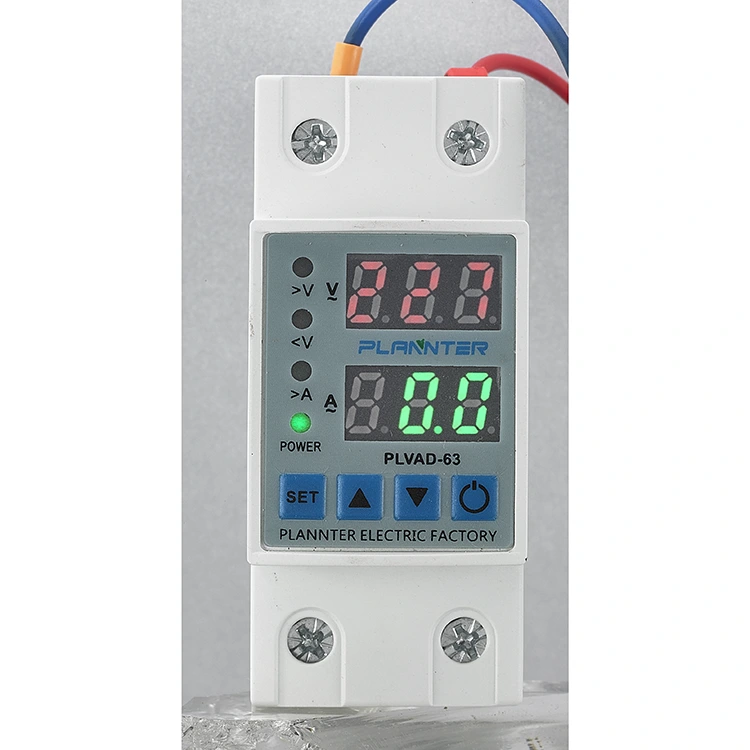

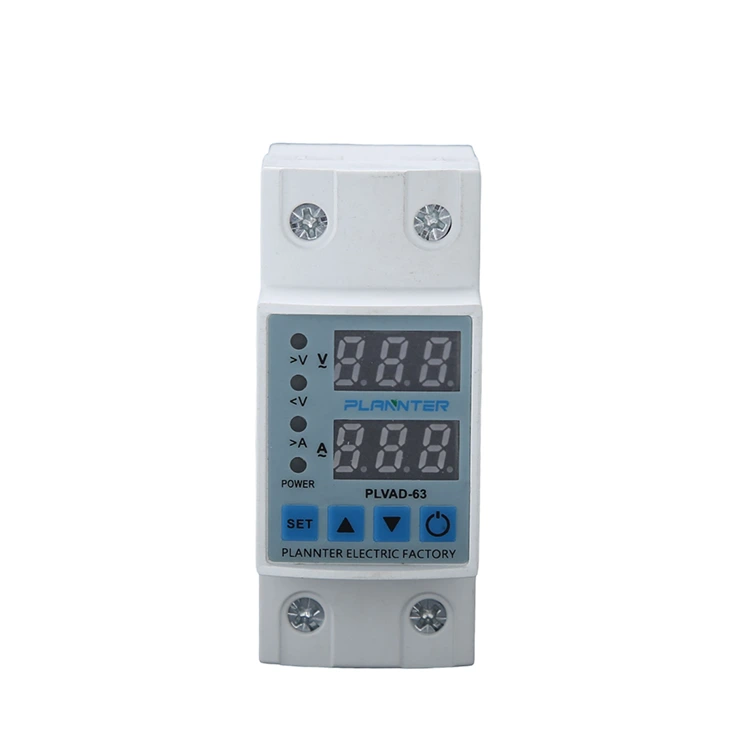

Affichage et boutons

1 - Bouton SET : ce bouton est utilisé pour enregistrer après le réglage/la modification des valeurs de surintensité et des valeurs de réglage de tension haute/basse et des erreurs.

temps d'attente.

2 - Bouton UP : Augmente la valeur requise.

3 - Bouton Bas : Réduisez la valeur requise.

4 - Bouton marche/arrêt manuel : utilisé pour éteindre la sortie de l'appareil. Dans cet état, l'écran affiche « off » et l'appareil n'effectuera pas de réinitialisation automatique. Appuyez à nouveau sur ce bouton pour rallumer l'appareil pour un fonctionnement normal (dans des conditions normales).

5 - Affichage actuel

1er groupe d'affichage : pendant le fonctionnement normal, cette section affiche la valeur de la tension d'entrée (secteur). L'écran reste allumé fixe lorsqu'il n'y a pas de défaut, et il clignote en cas de défaut (surtension ou sous-tension). Pendant la programmation, il affiche les valeurs de réglage correspondantes, telles que la surintensité, les seuils de tension haute/basse, le délai d'erreur et le délai de réinitialisation.

6 - Affichage de la tension

2ème groupe d'affichage : dans des conditions de travail normales, cette section affiche la valeur actuelle. L'écran reste allumé en permanence lorsqu'il n'y a aucun défaut et clignote en cas de surintensité. Pendant la phase de programmation, cet affichage indique les valeurs numériques des paramètres correspondants.

7 - Indicateurs LED :

A> : S'allume lorsqu'un défaut de surintensité est détecté.

V> : S'allume lorsqu'un défaut haute tension se produit.

V< : S'allume lorsqu'un défaut de basse tension se produit.

Out : S'allume lorsque l'appareil commence l'opération de sortie.

Schéma de connexion

Les fils neutre et de phase de l'alimentation principale doivent être connectés aux bornes « N » et « L » étiquetées comme entrée de l'appareil.

Les lignes neutre et de phase de l'équipement à protéger contre les surtensions et les sous-tensions doivent être connectées aux bornes « N » et « L » situées dans la section de sortie de l'appareil.

Dimensions
