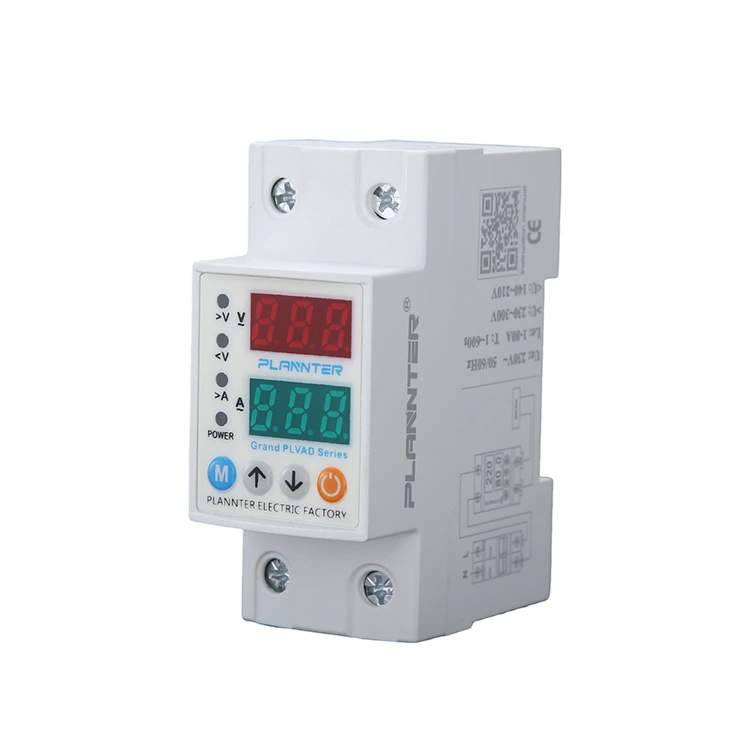

40A 63A sur et sous protecteur

Le Pugao 40A 63A sur et sous protecteurest un dispositif de sécurité électrique spécialisé conçu pour protéger les circuits et les appareils connectés contre l'instabilité de tension. Conçue pour les systèmes standard 220 V CA/230 V CA (50/60 Hz), cette unité montée sur rail surveille en permanence la tension de ligne.

Il déconnecte automatiquement l'alimentation lorsque les niveaux de tension dépassent les seuils de sécurité (surtension) ou chutent trop bas (sous-tension), évitant ainsi d'endommager les moteurs, les circuits imprimés et le câblage. Avec une conception robuste capable de fonctionner à des températures de -20°C à +55°C, il garantit des performances fiables dans divers environnements.

Principe de fonctionnement

Le principe de fonctionnement du sur-protecteur et sous-protecteur 40A 63A est en fait la surveillance des données de tension. Cela inclut, par exemple, la détection et la surveillance de capteurs, d'unités de contrôle, de relais et d'autres conditions.

Capteur : Le niveau de tension peut être surveillé en temps réel. Si la tension dépasse ou descend en dessous de notre seuil prédéfini, le capteur envoie un signal à l'unité de contrôle, nous invitant à faire fonctionner le processus.

Unité de contrôle : peut recevoir les signaux du capteur et déterminera si la tension est anormale. Si la tension est reconnue trop élevée ou trop basse, la centrale activera des mesures de protection.

Relais : Lorsqu'il est commandé par l'unité de contrôle, le relais ouvrira rapidement le circuit pour protéger l'équipement contre les dommages et éviter un incendie.

Protection de l'équipement

Les machines sensibles nécessitent une alimentation stable pour fonctionner correctement. Le40A 63A sur et sous protecteurest largement utilisé pour protéger :

• Équipement médical :Garantir que les outils de diagnostic critiques ne sont pas endommagés par les pics de puissance.
• Instrumentation:Maintenir la précision des systèmes de contrôle et des capteurs qui reposent sur une tension constante.

Charges industrielles/commerciales

Pour les applications plus lourdes, l'appareil offre des courants nominaux élevés pour gérer des charges électriques importantes :

• Indice 40A :Convient aux circuits d'éclairage commerciaux standard et aux petites configurations d'équipement de bureau.
• Cote 63A :Idéal pour les tableaux de distribution industriels, les moteurs robustes et les alimentations principales où une capacité de courant plus élevée est requise.

Type et mécanisme de protection

Le40A 63A sur et sous protecteurutilise un système de contrôle intelligent impliquant des capteurs et des relais pour gérer la sécurité électrique :

• Protection contre les surtensions :Détecte les augmentations soudaines de tension (par exemple, déconnexion de la ligne neutre) et coupe l'alimentation électrique pour éviter les risques d'incendie et le vieillissement de l'isolation.
• Protection contre les sous-tensions :Identifie les chutes de tension qui peuvent provoquer une surchauffe et un calage des moteurs, déconnectant ainsi la charge pour éviter tout épuisement.
• Récupération automatique :Une fois que la tension revient à une plage stable, l'unité peut automatiquement refermer le circuit, réduisant ainsi le besoin d'intervention manuelle et garantissant un fonctionnement continu.

Avantages

Surveillance de la tension en temps réel et déconnexion rapide : le protecteur de surtension et de sous-tension 40 A 63 A surveillera en permanence la tension de ligne chaque jour, une fois que la tension est détectée au-delà du seuil défini tel qu'une surtension ou une sous-tension, le protecteur coupera l'alimentation électrique, évitant ainsi que les appareils électriques ne soient endommagés de manière permanente en raison d'une haute ou d'une basse tension.

Prolonger la durée de vie des appareils électriques : si à long terme un environnement de tension stable réduira les composants électroniques dus aux chocs de tension causés par les dommages et le vieillissement, peut stabiliser l'alimentation électrique et réduire les fluctuations, pour prolonger la durée de vie globale de l'équipement.

Protéger les équipements : tels que les ordinateurs, les équipements médicaux, les systèmes d’instrumentation et de contrôle nécessitent une précision à haute tension. Si une tension anormale est détectée, l'alimentation électrique sera coupée pour éviter la perte de données de l'équipement.

Haute performance de sécurité et de protection : lorsqu'une augmentation soudaine de la tension peut entraîner une surchauffe du fil, un court-circuit ou un incendie, le protecteur de surtension et de sous-protection 40 A 63 A coupe l'alimentation en temps opportun en cas de surtension, réduit le risque d'incendie électrique et améliore la sécurité de l'électricité.

FAQ

Comment puis-je ajuster les limites de tension ?

L'unité dispose de paramètres réglables, vous permettant de calibrer les seuils de surtension et de sous-tension pour répondre aux exigences spécifiques de vos appareils connectés.

Qu'est-ce que la fonctionnalité « Récupération automatique » ?

Une fois qu'un défaut est éliminé et que la tension revient à une plage de sécurité, le protecteur de sur et sous 40 A 63 A peut automatiquement restaurer l'alimentation, réduisant ainsi le besoin de réinitialisations manuelles et assurant la continuité.

Quelle est la différence entre 40A et 63A ?

Il s'agit de la capacité actuelle nominale. Un modèle 63A peut supporter une charge électrique plus élevée (plus d’appareils) qu’un modèle 40A. Choisissez en fonction de votre charge totale connectée.

Est-ce que cela protège contre les surtensions ?

Cet appareil est conçu pour la protection contre les surtensions/sous-tensions. Pour une sécurité complète contre les coups de foudre directs, il est recommandé d'utiliser ce parafoudre en conjonction avec un dispositif de protection contre les surtensions (SPD) dédié.

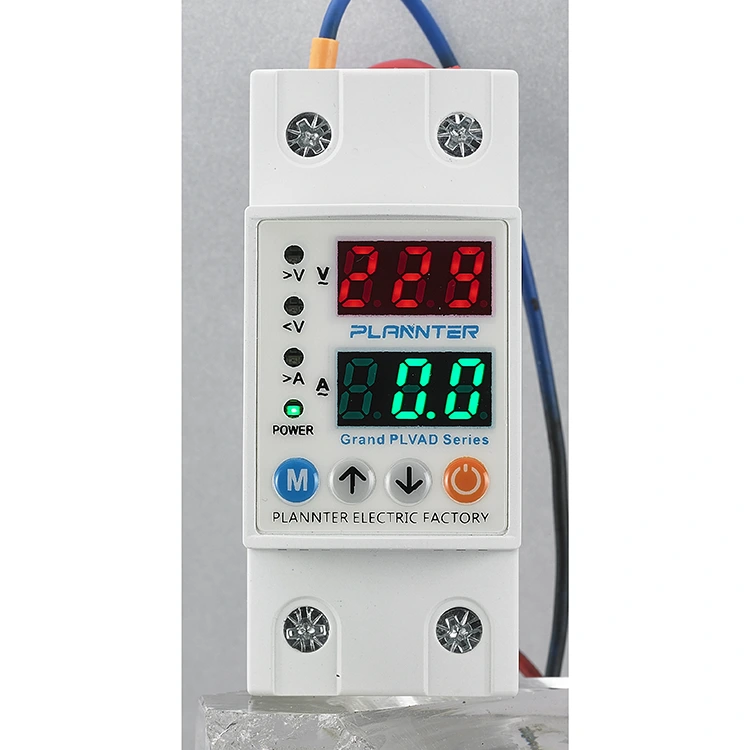

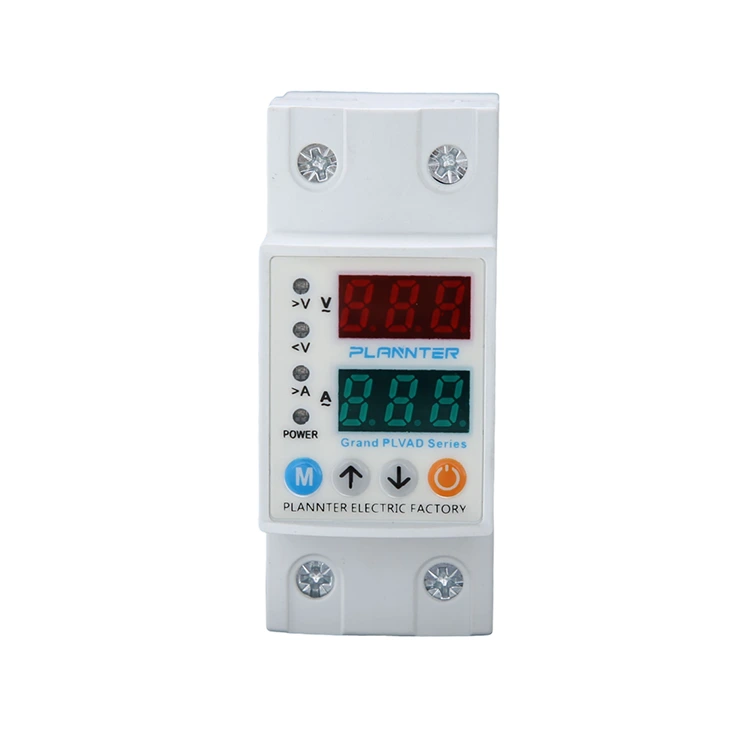

Affichage et boutons

1 - Bouton SET : ce bouton est utilisé pour enregistrer après le réglage/la modification des valeurs de surintensité et des valeurs de réglage de tension haute/basse et des erreurs.

temps d'attente.

2 - Bouton UP : Augmente la valeur requise.

3 - Bouton Bas : Réduisez la valeur requise.

4 - Bouton marche/arrêt manuel : utilisé pour activer ou désactiver manuellement la sortie de l'appareil. Lorsque la sortie est désactivée, l'écran affichera « OFF » et l'appareil ne pourra pas effectuer une réinitialisation automatique. Appuyez à nouveau sur le bouton pour réactiver l'appareil et reprendre un fonctionnement normal (à condition qu'il n'y ait pas de défaut existant).

5 - Affichage actuel

1er groupe d'affichage : en fonctionnement normal, cet écran affiche la valeur de la tension d'entrée (secteur). L'écran reste allumé en permanence lorsqu'aucun défaut n'est présent et clignote si une erreur haute ou basse tension se produit. Pendant la programmation, l'écran indique les valeurs des paramètres pertinents en cours de réglage, tels que les surintensités, les seuils de tension haute/basse, le délai de défaut et les délais de réinitialisation.

6 - Affichage de la tension

2e groupe d'affichage : pendant le fonctionnement normal, cette section affiche la valeur actuelle. L'écran reste allumé fixe lorsque le système fonctionne normalement et clignote en cas de défaut de surintensité. Pendant le processus de programmation, il affiche la valeur numérique du paramètre de programme correspondant.

7 - Indicateurs LED :

A> : S'allume lorsqu'un défaut de surintensité est détecté.

V> : S'allume lorsqu'un défaut de haute tension se produit.

V< : S'allume lorsqu'un défaut de basse tension se produit.

Out : S'allume lorsque l'appareil commence l'opération de sortie.

Schéma de connexion

Les fils neutre et de phase du secteur doivent être connectés aux bornes « N » et « L » marquées comme « Entrée » sur l'appareil.

Les fils neutre et de phase de l'équipement destiné à être protégé contre les surtensions ou les sous-tensions doivent être connectés aux bornes « N » et « L » sous la section « Sortie » de l'appareil.

Dimensions
