Protégez votre équipement des surtensions

En tant que fabricant professionnel de mini-disjoncteurs (MCB), Pugao(Planificateur)fournit à nos clients des produits de sécurité et de fiabilité électriques à haut rendement. Les MCB sont des composants clés des équipements électriques modernes, offrant une protection robuste contre les surcharges et les courts-circuits. Ils coupent automatiquement le courant en cas de panne. Contrairement aux fusibles traditionnels, ils sont réarmables, offrant ainsi une durée de vie plus longue et des coûts inférieurs.

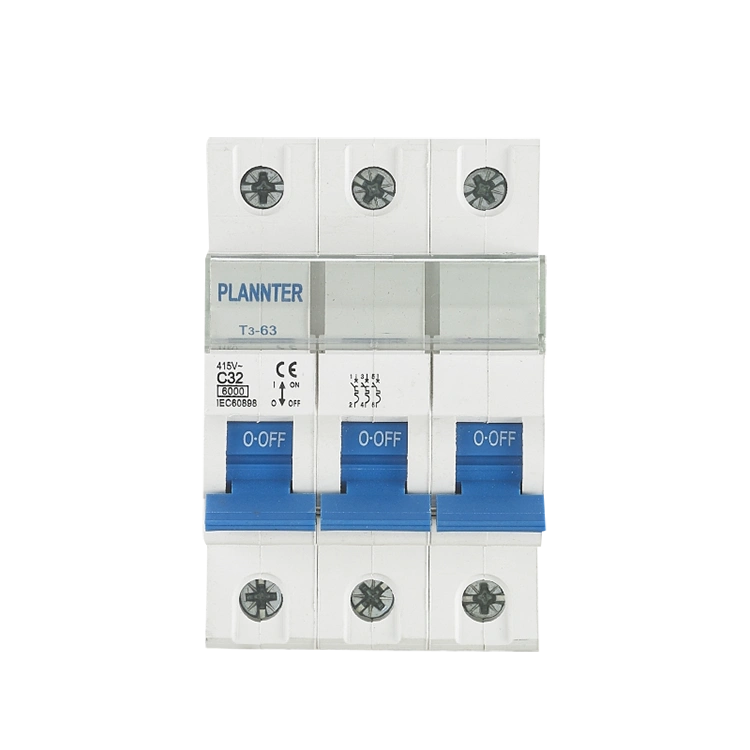

Comment fonctionne un disjoncteur miniature ?

UnMCBest un dispositif électromécanique qui protège les circuits des conditions de surintensité. Il détecte les conditions de défaut et coupe immédiatement le courant en interrompant l'interrupteur marche/arrêt. Concrètement, sa fonction est de protéger contre les surcharges et les courts-circuits. Alors, comment fonctionne ce processus ?

Lorsque le courant circulant à travers un MCB dépasse sa valeur nominale pendant une longue période, la bande bimétallique à l'intérieur chauffe et se plie. Cette action déclenche le mécanisme de déclenchement du disjoncteur et le courant est coupé. Grâce à ce processus, une protection contre les surcharges est obtenue.

Lorsqu'une énorme surtension se produit soudainement, c'est-à-dire qu'un court-circuit se produit, la bobine électromagnétique à l'intérieur du MCB génère un champ magnétique puissant, forçant instantanément les contacts à se séparer, coupant le circuit en quelques millisecondes. Il s'agit d'une protection contre les courts-circuits.

Une fois le défaut résolu, il peut être réinitialisé manuellement en ramenant le levier de commande sur la position « ON », et l'alimentation peut être rétablie sans remplacer de pièces.

Quelle est la différence entre les mini-disjoncteurs de type B, C et D ?

Un mini-disjoncteur est classé en types B, C et D en fonction de ses caractéristiques de déclenchement, en particulier de sa réponse aux courants d'appel. Choisir le bon type garantit une protection adéquate sans déclenchement inutile.

Tapez B :

• Se déclenche à 3 à 5 fois le courant nominal (In).
• Convient aux applications à faible courant d'appel.
• Couramment utilisé dans les circuits résidentiels tels que l'éclairage et les petits appareils électroménagers.
• Fournit une protection rapide pour les charges sensibles.

Tapez C :

• Se déclenche à 5 à 10 fois le courant nominal (In).
• Conçu pour des charges de courant d'appel modérées.
• Largement utilisé dans les applications commerciales et industrielles légères.
• Idéal pour les équipements tels que les climatiseurs, les pompes et les petits moteurs.

Tapez D :

• Se déclenche à 10 à 20 fois le courant nominal (In).
• Gère les courants d’appel élevés sans déclenchement intempestif.
• Utilisé dans les applications industrielles lourdes.
• Convient aux transformateurs, aux gros moteurs et aux équipements de soudage.

Différence entre MCB et RCD / RCCB

Un mini disjoncteur et un RCD/RCCB sont tous deux des dispositifs de protection essentiels dans les systèmes électriques, mais ils servent à des fins différentes. Comprendre leurs différences permet de garantir une protection complète du circuit.

Mini-disjoncteur (MCB) :

• Protège contre les conditions de surcharge et de court-circuit.
• Se déclenche automatiquement lorsque le courant dépasse la limite nominale.
• Utilisé dans les systèmes de distribution résidentiels, commerciaux et industriels.
• Ne détecte PAS les courants de fuite ni les risques de choc électrique.

RCD / RCCB (Dispositif à courant résiduel / Disjoncteur à courant résiduel) :

• Protège contre les fuites à la terre et les chocs électriques.
• Détecte le déséquilibre entre les courants sous tension et neutres.
• Se déclenche lorsque le courant de fuite dépasse un seuil de sécurité (par exemple 30 mA).
• Ne fournit PAS de protection contre les surcharges ou les courts-circuits.

Différences clés :

• Type de protection :MCB protège l'équipement ; Le RCD/RCCB protège les personnes.
• Fonction:MCB gère les surintensités ; Le RCD/RCCB détecte le courant de fuite.
• Usage:Souvent utilisés ensemble pour une protection complète.
• Niveau de sécurité :La combinaison des deux appareils garantit la sécurité électrique et personnelle.

Pourquoi choisir les disjoncteurs miniatures de Pugao (Plannter) ?

Nos produits MCB peuvent fournir une protection contre les surcharges et les courts-circuits, une sécurité élevée et réduire le risque d'incendie. De plus, lorsqu’une protection est nécessaire, elle réagit rapidement et peut se déclencher presque instantanément, réduisant ainsi les dommages aux lignes et aux équipements connectés. Il peut également être facilement réinitialisé par la suite. L'état du circuit peut être identifié par l'état indiqué sur l'interrupteur, ce qui le rend très pratique à utiliser.

Nos disjoncteurs miniatures sont de taille compacte et peuvent être installés à haute densité dans les unités utilisateur et les boîtes de distribution, ce qui rend l'utilisation de l'espace très efficace. Ils peuvent également être coordonnés afin que seul le disjoncteur le plus proche du défaut se déclenche sans affecter les autres équipements.

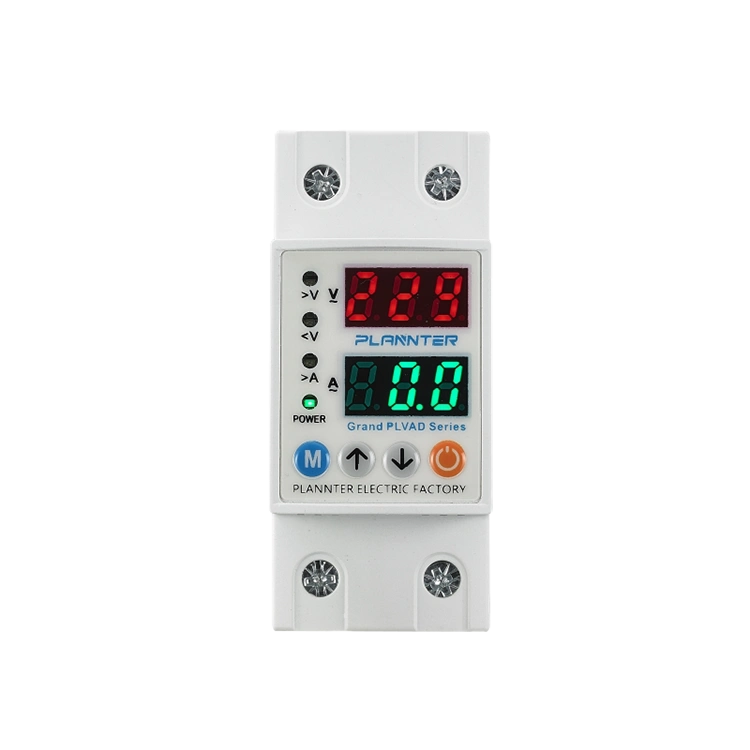

Les protecteurs de tension, également appelés parasurtenseurs ou stabilisateurs de tension, sont un autre appareil électrique proposé par Pugao (Plannter), en plus deMCBetcommutateurs. Ils protègent les appareils électroniques des fluctuations de tension inattendues, c'est ce que nous appelons les surtensions ou pointes, garantissant une alimentation électrique plus stable.

Principales fonctionnalités

Pugao (Plannter) utilise une technologie de pointe pour concevoir et fabriquer des protecteurs de tension. Ces appareils disposent d'une large plage de tensions d'entrée, offrant une protection de 90 à 280 V, ce qui les rend hautement adaptables à divers réseaux électriques. Lorsqu'un courant de surtension se produit, le protecteur peut résister à 40 kV, éviter l'apparition de pics importants et répondre à une tension anormale en moins de 1 nanoseconde.

Sur nos produits, vous pouvez voir des voyants clairs pour demander la mise sous tension, l'activation de la protection et l'avertissement de défaut de câblage, ce qui est très pratique à utiliser. Le boîtier est fabriqué en matériau ignifuge pour une sécurité accrue.

Fonctions clés

Protection contre les surtensions/sous-tensions :

• Le protecteur de tension surveille en permanence la tension d'alimentation en temps réel.
• Déconnecte automatiquement le circuit lorsque la tension dépasse ou descend en dessous des limites prédéfinies.
• Empêche les dommages aux appareils causés par une alimentation électrique instable.

Fonction de temporisation :

• La fonction de retard intégrée évite les commutations fréquentes lors des fluctuations de tension.
• Permet une reconnexion sûre une fois l'alimentation stabilisée, protégeant ainsi les compresseurs et les équipements sensibles.
• Le temps de retard peut être ajusté en fonction des besoins de l'application.

Paramètres réglables :

• Le protecteur de tension prend en charge les paramètres réglables de surtension, de sous-tension et de courant.
• Les utilisateurs peuvent définir des seuils de protection en fonction de différentes exigences de charge.
• Améliore la flexibilité pour les applications résidentielles, commerciales et industrielles.

Voyants lumineux :

• Équipé d'indicateurs LED pour afficher clairement l'état de fonctionnement.
• Affiche des conditions telles que le fonctionnement normal, le défaut et le mode de protection.
• Aide les utilisateurs à identifier rapidement l’état du système et à résoudre les problèmes.

Installation et entretien

Avant l'installation, la première chose à considérer est l'emplacement d'installation. Pour assurer une protection dans toute la maison, Pugao (Plannter) recommande d'installer le protecteur de tension principale au niveau du tableau de distribution principal. Pour une protection ponctuelle, branchez le protecteur de tension directement dans une prise murale et assurez-vous qu'il n'est pas connecté en série avec une autre multiprise ou une rallonge.

Après installation, il peut protéger les appareils électriques. Toutes les prises disponibles peuvent être utilisées, mais la capacité de charge maximale de l'équipement ne doit pas être dépassée. Les équipements électroniques sensibles et coûteux peuvent être prioritaires, notamment certains équipements audio et médicaux.

Pendant tout le processus d'utilisation, le protecteur de tension ne nécessite aucun entretien. L'opération clé à laquelle vous pouvez prêter attention est de vérifier régulièrement le voyant d'état. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur et ils ont une durée de vie limitée, leurs performances se dégradant à chaque surtension qu'ils absorbent. Par conséquent, même s’il n’y a pas de défauts évidents, ils devront éventuellement être remplacés après une utilisation prolongée. Il s'agit d'un phénomène naturel d'utilisation.

Types et applications

Protecteurs à prise unique :

• Un protecteur de tension sous forme de prise unique est conçu pour les appareils individuels.
• Couramment utilisé pour les réfrigérateurs, les climatiseurs et les téléviseurs.
• Fournit une protection dédiée contre les surtensions et les sous-tensions pour un seul appareil.
• Facile à installer et idéal pour un usage résidentiel.

Parasurtenseurs enfichables :

• Utilisé pour plusieurs appareils tels que des ordinateurs, des routeurs et du matériel de bureau.
• Combine une protection contre la tension avec une suppression des surtensions pour plus de sécurité.
• Convient aux bureaux à domicile et aux petites installations commerciales.
• Portable et pratique pour les installations temporaires ou flexibles.

Monté sur panneau/usage intensif :

• Installé dans des tableaux de distribution ou des panneaux électriques.
• Conçu pour la protection de l'ensemble du système dans les environnements industriels et commerciaux.
• Gère des charges de courant plus élevées et offre une protection centralisée.
• Idéal pour les usines, les salles de serveurs et les grands systèmes électriques.

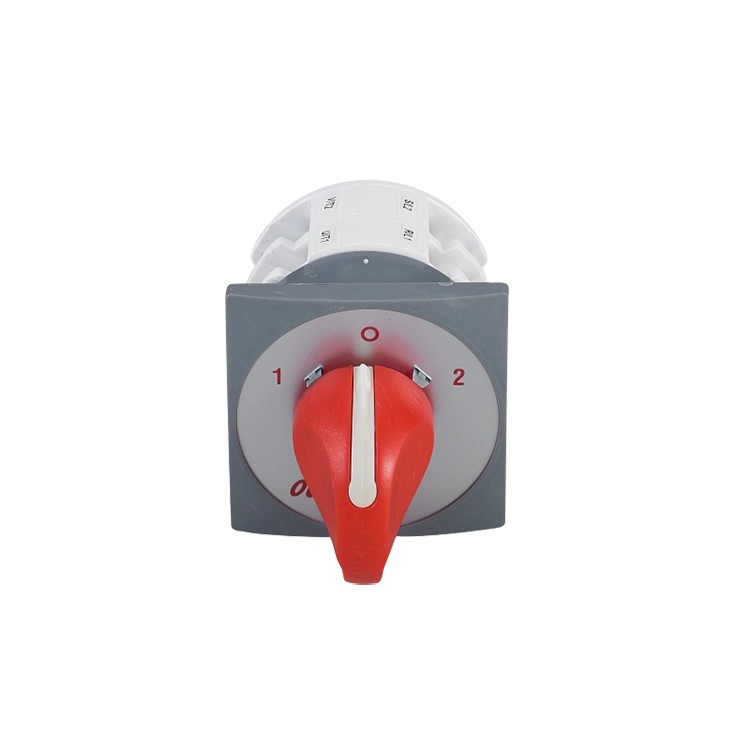

Bienvenue pour acheter le commutateur fourni par Pugao (Plannter), nous avons trois types de ce produit parmi lesquels vous pouvez choisir :automatique, manuel, etcommutateurs universels. Leur fonction est de commuter les charges entre deux sources d'alimentation, par exemple de l'alimentation primaire à l'alimentation secondaire ou de secours pendant une panne de courant ou une période de maintenance. En utilisant ce produit, vous pouvez obtenir les résultats d'une alimentation électrique ininterrompue, du maintien des opérations et de la protection des équipements sensibles.

Principales caractéristiques et avantages fonctionnels

Isolation sûre des sources :

• Le commutateur inverseur garantit qu'une seule source d'alimentation est connectée à la fois.
• Empêche le retour d'alimentation entre l'alimentation principale et l'alimentation de secours, améliorant ainsi la sécurité du système.
• Indispensable pour la protection du personnel et des équipements électriques.

Fonctionnement manuel ou automatique :

• Le commutateur manuel permet une commutation contrôlée par l'utilisateur entre les sources d'alimentation.
• Les versions automatiques détectent les pannes de courant et commutent instantanément sans intervention.
• Les conceptions bimodes offrent une flexibilité pour les situations normales et d'urgence.

Position centrale :

• Fournit une position neutre où les deux sources d'alimentation sont déconnectées.
• Assure une maintenance et une inspection sûres sans courant sous tension.
• Réduit les risques lors de l’installation ou de l’entretien.

Types de transitions :

Transition ouverte (pause-avant-faire) :

• Le commutateur déconnecte la source principale avant de connecter la source de secours.
• Crée une courte interruption mais assure une commutation sûre.
• Largement utilisé dans les systèmes résidentiels et commerciaux standard.

Transition fermée (faire avant pause) :

• Connecte momentanément les deux sources pendant la commutation.
• Fournit une alimentation électrique ininterrompue sans temps d’arrêt.
• Nécessite une synchronisation et est utilisé dans les applications critiques.

Gestion des charges :

• Le commutateur inverseur permet de répartir efficacement les charges entre les différentes sources d’alimentation.
• Prend en charge le fonctionnement stable des charges critiques pendant les pannes de courant.
• Améliore la gestion globale de l’énergie et la fiabilité du système.

Conception robuste :

• Construit avec des matériaux isolants de haute qualité et des contacts durables.
• Conçu pour une longue durée de vie mécanique et électrique.
• Convient pour un fonctionnement continu dans les environnements résidentiels, commerciaux et industriels.

Applications courantes

Systèmes d'alimentation de secours :

• Le commutateur de commutation est largement utilisé dans les systèmes d'alimentation de secours pour assurer une alimentation électrique continue.
• Transfère automatiquement ou manuellement la charge vers l’alimentation de secours en cas de panne du réseau.
• Indispensable pour les hôpitaux, les centres de données et les infrastructures critiques.

Sauvegarde du générateur :

• Permet une commutation sûre entre l’alimentation secteur et l’alimentation du générateur.
• Empêche le flux de puissance inverse qui pourrait endommager l'équipement ou mettre le personnel en danger.
• Couramment installé dans les systèmes de générateurs résidentiels, commerciaux et industriels.

Camping-cars / VR :

• Utilisé pour basculer entre l’alimentation à quai et les systèmes de batterie ou de générateur embarqués.
• Assure une alimentation électrique stable pour les appareils pendant les déplacements ou l'utilisation hors réseau.
• Sa conception compacte le rend adapté aux installations dans un espace limité.

Comment choisir le bon inverseur ?

Avant de choisir, Pugao (Plannter) vous recommande de prendre en compte plusieurs facteurs clés. Le courant et la tension nominales du système électrique, le nombre de pôles requis, le mécanisme de fonctionnement (manuel, électrique ou automatique), les conditions environnementales (niveau de protection IP), la conformité aux normes locales et l'endroit où vous souhaitez l'installer et l'utiliser. Si après avoir pris en compte ces facteurs, vous souhaitez néanmoins bénéficier d’une assistance technique professionnelle et de conseils de sélection, vous pouvez nous consulter à tout moment.

Installation et entretien

Lors de l'installation d'un commutateur de transfert, suivez notre guide d'installation et les codes électriques locaux. Les étapes comprennent l'installation du commutateur, la connexion des fils d'alimentation, les fils de charge et la mise à la terre.

Des inspections régulières sont nécessaires après utilisation. Chaque inspection peut confirmer si la connexion est desserrée ou s'il y a de l'usure et de la corrosion, tester le fonctionnement de l'interrupteur et éliminer quotidiennement la poussière ou les débris. Les commutateurs automatiques nécessitent également une vérification de plus que les commutateurs manuels, qui consiste à confirmer le circuit de commande et la batterie.
