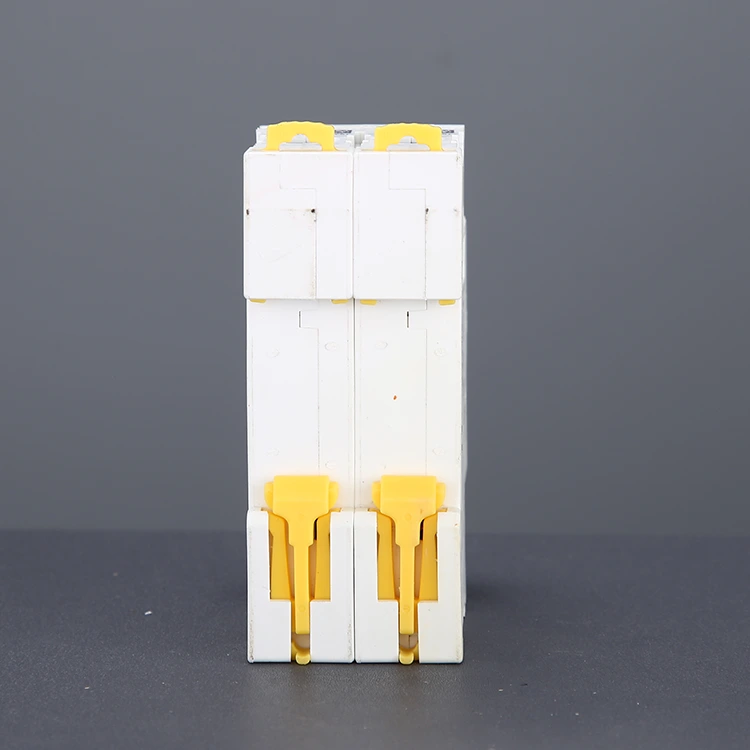

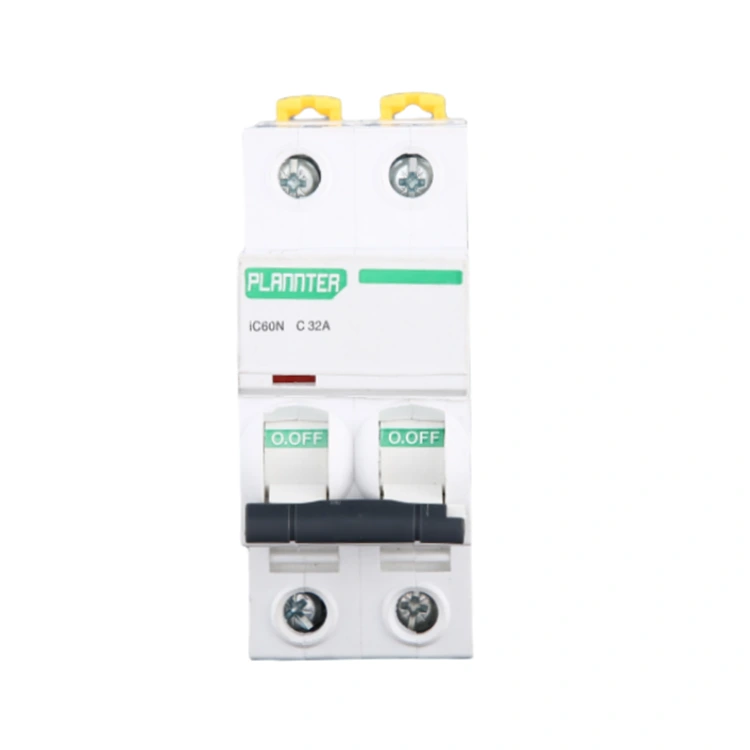

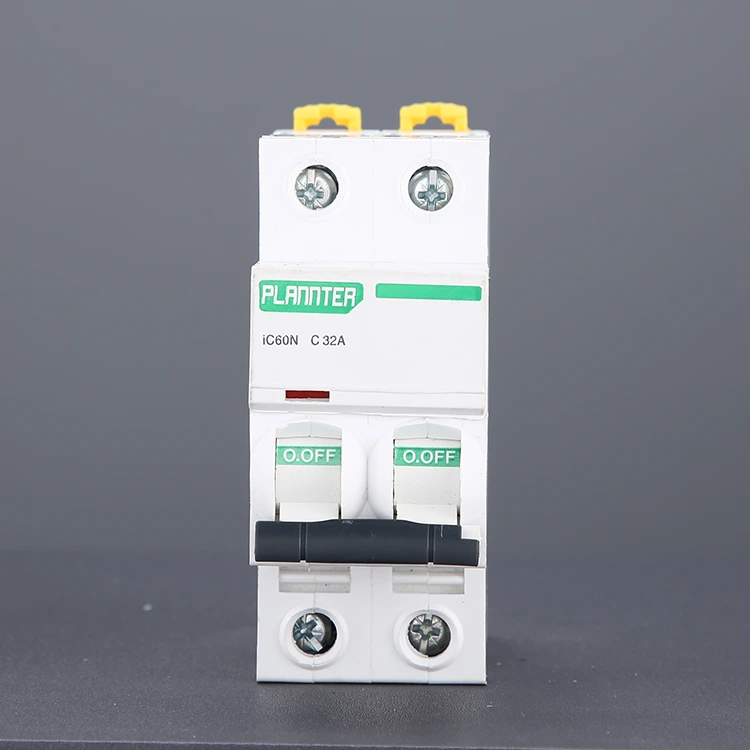

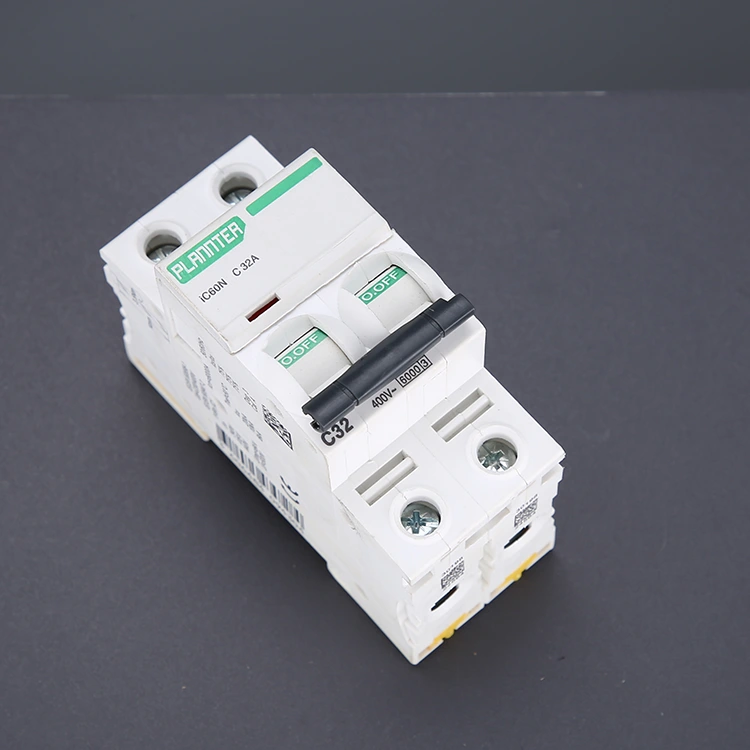

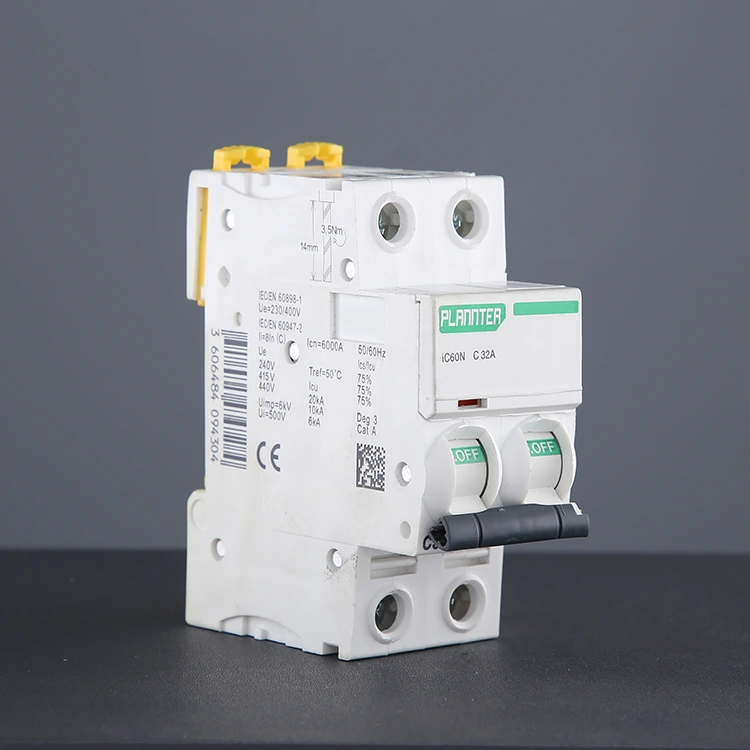

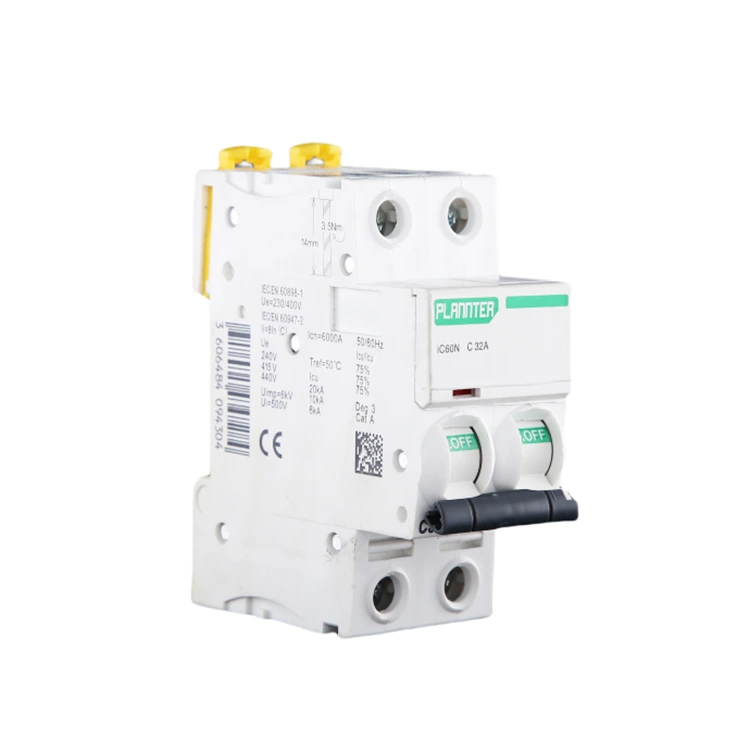

Disjoncteur miniature à montage sur rail DIN

Contrairement au disjoncteur unipolaire (1P) qui déconnecte uniquement le fil coupe-feu, le disjoncteur miniature à montage sur rail DIN à 2 pôles déconnectera de manière synchrone le fil coupe-feu et le fil zéro lors du déclenchement, évitant ainsi le risque de choc électrique dû à l'électrification du fil zéro, ce qui constitue un facteur de sécurité plus élevé. Par conséquent, il est particulièrement adapté aux applications qui nécessitent une protection complète contre les pannes de courant, telles que les climatiseurs domestiques, les chauffe-eau, les interrupteurs principaux de distribution, les petits équipements électriques, etc.

Pourquoi la conception du rail DIN est-elle la norme de l'industrie ?

1. Modularité et flexibilité

Tout comme pour la construction avec des blocs, vous pouvez monter plusieurs disjoncteurs, dispositifs à courant résiduel, contacteurs ou relais côte à côte sur le rail.

Si un circuit nécessite une dérivation supplémentaire, il vous suffit d'insérer un nouveau disjoncteur dans un espace disponible sur le rail, sans avoir à remplacer l'ensemble du tableau de distribution.

2. Efficacité d'installation exceptionnelle

Pour les électriciens, l’installation d’un disjoncteur miniature monté sur rail DIN ne prend que quelques secondes. Par rapport aux méthodes traditionnelles de fixation par vis, le temps d'installation est réduit de plus de 80 %.

3. Standardisation et interchangeabilité

En adhérant à la norme CEI 60898, les disjoncteurs PUGAO sont dimensionnellement entièrement compatibles avec des marques telles que ABB, Schneider Electric et Siemens. Si vous devez remplacer un équipement existant, nos produits servent de remplacement direct.

4. Dissipation thermique et entretien

Le montage sur rail suspend les disjoncteurs, créant un espace de circulation d'air derrière eux qui facilite une dissipation efficace de la chaleur.

Pour la maintenance, il vous suffit de retirer l'appareil spécifique du rail, éliminant ainsi le besoin de démonter l'ensemble du boîtier de l'armoire.

Montage sur rail DIN et montage fixe : quelle est la différence ?

Scénarios de sélection du montage sur rail : Le montage sur rail est le choix préféré pour plus de 90 % des applications de disjoncteurs.

● Boîtes ou armoires de distribution standards

● Situations nécessitant une installation par lots (projets d'ingénierie)

● Cas dans lesquels une maintenance ou une extension future peut être nécessaire

● Systèmes de distribution d'énergie résidentiels, commerciaux et la plupart des systèmes industriels

Fonction

Protection contre les surcharges: Lorsque le courant de charge dépasse la valeur nominale pendant une longue période, le bilame à l'intérieur du MCB est plié par la chaleur, déclenchant l'action du mécanisme mécanique et coupant le circuit, empêchant la ligne de surchauffer et de provoquer un incendie.

Protection contre les courts-circuits: Lorsqu'un court-circuit se produit dans la ligne et que le courant augmente instantanément, le percuteur électromagnétique génère rapidement une forte force magnétique et pousse le mécanisme de liaison pour déconnecter les contacts, réalisant un déclenchement en millisecondes.

Isolement complet: Lors de la maintenance ou de la révision, le fonctionnement manuel du disjoncteur peut déconnecter simultanément la ligne coupe-feu et la ligne zéro, garantissant que l'équipement n'est pas électrifié et préservant la sécurité des opérateurs.

Double surveillance: Ce disjoncteur miniature monté sur rail DIN peut surveiller l'état actuel de la ligne d'incendie et de la ligne zéro en temps réel, et exécuter l'action de protection immédiatement en cas d'anomalie dans l'une ou l'autre ligne.

Comment installer correctement un disjoncteur monté sur rail DIN ?

Inclus avec la livraison de votre produit, PUGAO fournit un guide complet d'installation et de maintenance ; Si vous rencontrez des problèmes, n'hésitez pas à contacter notre équipe d'assistance technique après-vente. Comme la conception du rail DIN simplifie le processus d'installation, nous pouvons également proposer des recommandations basées sur les pratiques d'installation standard.

Étape 1 : Débranchez l'alimentation électrique

Avant toute opération, il est impératif de couper l’alimentation électrique principale du coffret de distribution. Utilisez un multimètre ou un testeur de tension pour vérifier les bornes entrantes ; ne procéder au travail qu’après avoir vérifié qu’aucune tension n’est présente. Nous vous recommandons de porter des gants isolants et des lunettes de sécurité.

Étape 2 : Inspecter l'environnement d'installation

Vérifiez qu'un rail DIN standard de 35 mm est installé dans le boîtier de distribution. Assurez-vous qu'il y a suffisamment d'espace libre pour faciliter la dissipation de la chaleur et l'entretien futur, et confirmez que le rail est solidement fixé sans aucun jeu.

Étape 3 : Montez le disjoncteur sur le rail

Alignez le clip supérieur du disjoncteur avec le rail DIN, puis appuyez vers le bas jusqu'à ce que le clip inférieur se verrouille automatiquement en place. L'appareil doit être solidement fixé et exempt de toute oscillation.

La conception modulaire permet l'installation côte à côte de plusieurs disjoncteurs.

Étape 4 : Connectez les lignes d'alimentation et de charge

La configuration de câblage standard implique de connecter l'entrée d'alimentation aux bornes supérieures et la sortie de charge aux bornes inférieures. Utilisez des fils qui répondent au courant nominal spécifié (par exemple, pour un disjoncteur de 32 A, une section de fil de ≥ 4 mm² est recommandée). Serrez fermement les vis des bornes pour éviter les connexions desserrées ou la surchauffe.

Étape 5 : Vérifier l'état du câblage et de l'installation

Confirmez que toutes les connexions de câblage sont sécurisées et qu’aucun fil dénudé n’est exposé. Vérifiez la polarité et l’ordre des phases – ceci est particulièrement critique pour les systèmes triphasés. Assurez-vous que le disjoncteur est en position « OFF » (déconnecté).

Étape 6 : Test de mise sous tension

Après avoir rétabli l'alimentation principale, placez le disjoncteur sur la position "ON" pour tester son bon fonctionnement. Recherchez tout bruit anormal, tout signe de surchauffe ou tout déclenchement inattendu.

FAQ

1. Êtes-vous une société commerciale ou un fabricant ?

Nous sommes une usine professionnelle avec 10 ans d'expérience dans le domaine des disjoncteurs miniatures à montage sur rail DIN.

2. Acceptez-vous un service personnalisé ?

Nous fournissons un service OEM/ODM, nous pouvons imprimer le logo de votre marque sur les produits. L'équipe technique et de devis professionnelle peut fournir des solutions satisfaisantes en fonction de vos dessins et des exigences de paramètres.
