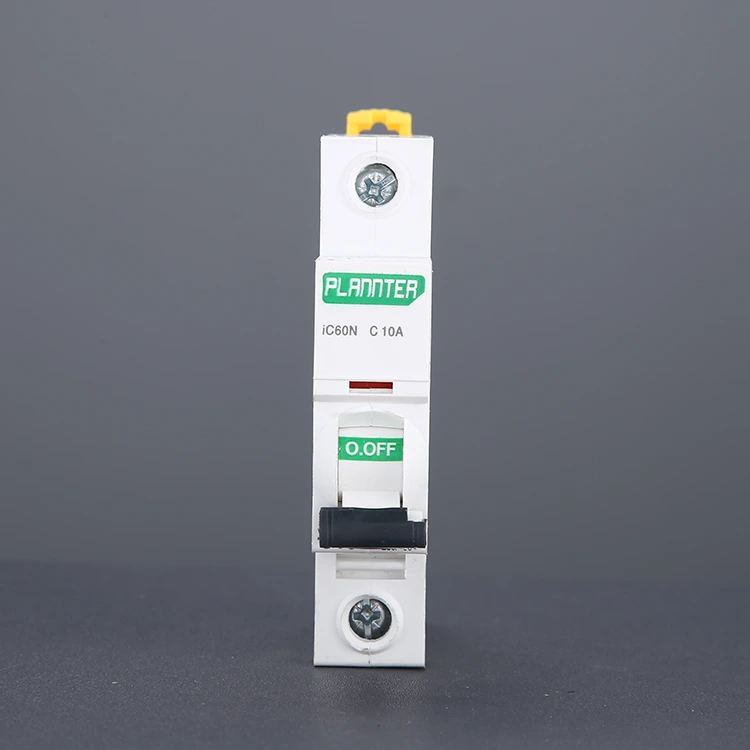

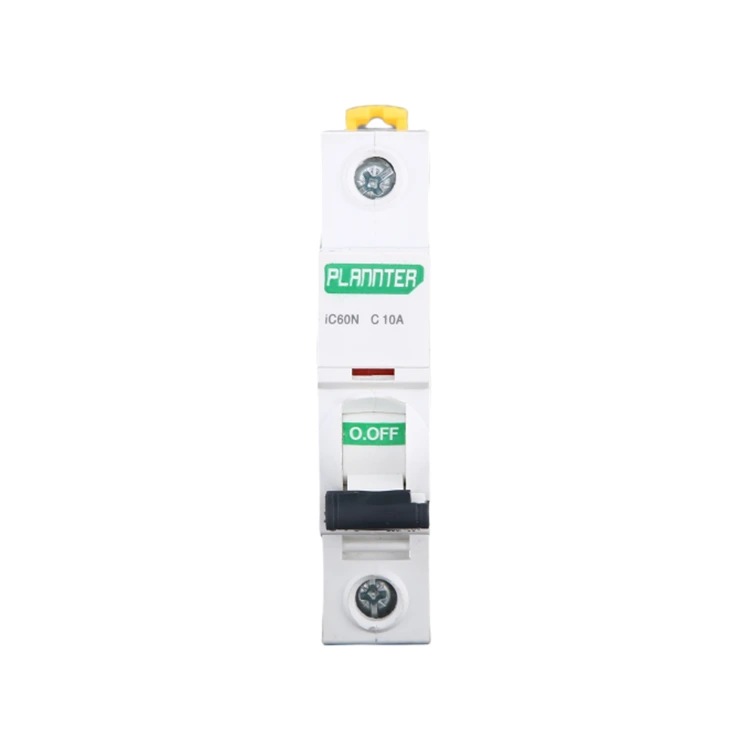

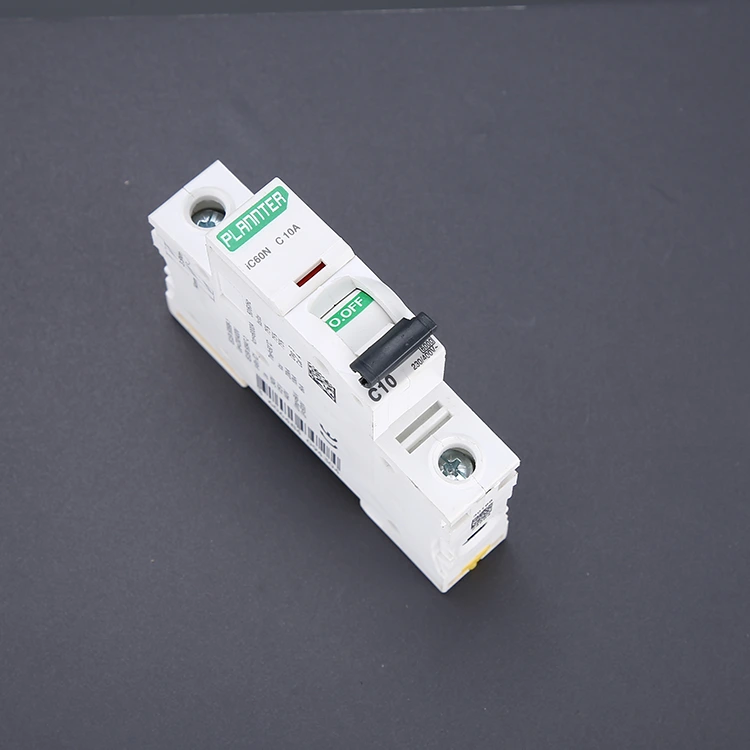

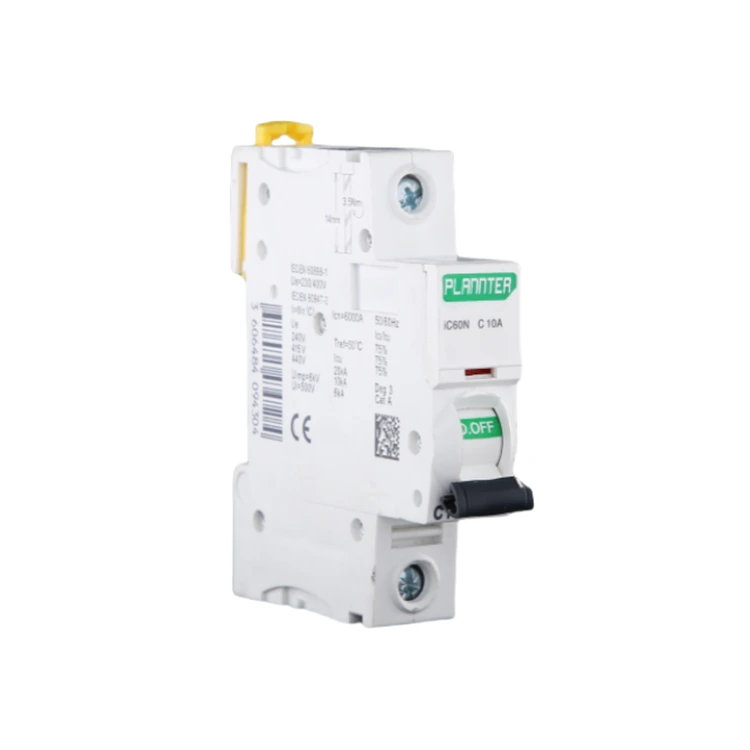

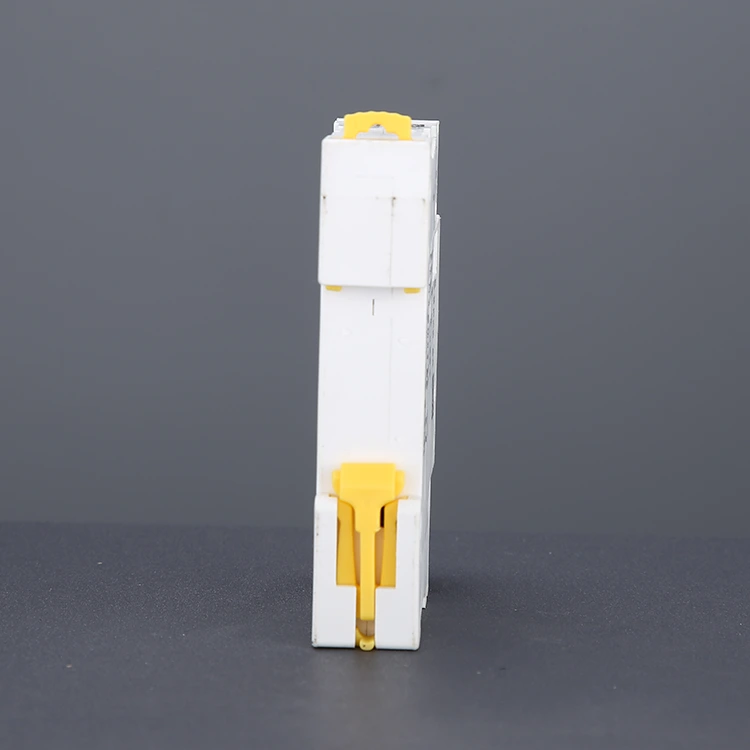

Disjoncteur miniature à courant alternatif élevé

Le type le plus courant de disjoncteur domestique est le disjoncteur miniature unipolaire AC à courant élevé, qui se compose d'un seul fil coupe-feu et d'un seul fil zéro, et est monté sur le panneau électrique domestique pour surveiller et contrôler le courant dans un seul fil. Il protège le fil unique des surcharges et des courts-circuits. En cas de surcharge ou de court-circuit, le disjoncteur se déclenche et coupe automatiquement l'alimentation électrique. Il peut protéger les équipements électriques des incendies électriques.

Notre technologie

La gestion de courants élevés impose d'immenses exigences à la structure mécanique et aux matériaux d'un produit. S'appuyant sur plus d'une décennie d'expertise en fabrication, PUGAO a mis en œuvre des optimisations et des mises à niveau techniques pour garantir que nos disjoncteurs miniatures CA à courant élevé sont parfaitement adaptés pour répondre aux exigences des applications du monde réel.

1. Composants internes épaissis entièrement en cuivre

Plus le courant est élevé, plus la chaleur générée par la résistance interne est importante. Tous nos ponts et bobines conducteurs internes sont fabriqués à partir de cuivre électrolytique de haute pureté, avec une épaisseur augmentée de 30 % par rapport aux modèles standards, maintenant ainsi l'échauffement dans des limites sûres.

2. Capacité de rupture élevée en standard

Les circuits à courant élevé sont généralement situés à l’avant d’un système électrique. En cas de court-circuit, le courant de défaut présumé peut être extrêmement élevé. La série à courant élevé de PUGAO est livrée en standard avec un pouvoir de coupure de 10 kA, garantissant que le boîtier reste intact, sans rupture, lors de pannes graves, protégeant ainsi le panneau de distribution.

3. Grands contacts en alliage d'argent

Pour éviter le soudage par contact sous de lourdes charges, nous utilisons des contacts en alliage à base d'argent avec une surface nettement plus grande. Ce matériau présente non seulement une excellente conductivité électrique, mais maintient également une faible résistance de contact, même lors d'opérations de commutation fréquentes impliquant des courants élevés.

Scénarios d'application de base

Pour toute application nécessitant une capacité de puissance élevée, en particulier lorsque la réduction de l'encombrement dans les armoires de distribution est une priorité, nous vous recommandons fortement de sélectionner nos disjoncteurs miniatures CA à courant élevé. Cela s'applique particulièrement aux scénarios suivants :

Protection de la ligne entrante principale: L'interrupteur principal pour les grandes villas, les magasins de détail et les restaurants. Étant donné que la consommation de courant combinée de tous les appareils électroménagers peut dépasser 63 A, un disjoncteur principal de 80 A ou 100 A est requis.

Équipement électrique industriel: Moteurs haute puissance, compresseurs d'air et machines de moulage par injection. Ces dispositifs présentent des courants d'appel élevés au démarrage et des courants de fonctionnement élevés pendant le fonctionnement, nécessitant généralement un disjoncteur à courant élevé avec une courbe de déclenchement de type D.

Bornes de recharge pour véhicules à énergies nouvelles: Piles de charge DC et AC haute puissance, où le courant de sortie varie fréquemment entre 80A et 125A.

Centres de données: Protection des unités de distribution en rangée (RDU) dans les armoires de serveurs, nécessitant des capacités d'installation haute densité combinées à la capacité de gérer des courants élevés.

Systèmes photovoltaïques et de stockage d'énergie: Protection du boîtier de combinaison à l'étage de sortie des onduleurs.

Différence entre un disjoncteur CA bipolaire et un disjoncteur monopolaire

FAQ

1. Acceptez-vous un service personnalisé ?

Nous fournissons un service OEM/ODM et pouvons imprimer le logo de votre marque sur le disjoncteur miniature AC à courant élevé. Nous pouvons également fournir des solutions satisfaisantes selon vos dessins et exigences de paramètres.

2. Quelles sont vos conditions de paiement ?

30% prépayé par virement bancaire, 70% payé avant expédition. Western Union et lettre de crédit sont également acceptables.

3. Pourquoi la largeur d'un disjoncteur à courant élevé semble-t-elle être la même que celle d'un disjoncteur standard ?

C’est précisément là que réside son ingéniosité. Il conserve la largeur modulaire standard de 18 mm, ce qui lui permet d'être monté de manière transparente sur un rail DIN standard. Cependant, son intérieur est doté de matériaux isolants de spécifications plus élevées et d'une conception spécialisée de canaux de dissipation thermique pour gérer efficacement la chaleur générée par les charges de puissance élevée.

4. Existe-t-il des exigences particulières lors de l'installation d'un disjoncteur à courant élevé ?

Le couple est le facteur clé. Pour des courants autour de 100 A, même des vis de borne légèrement desserrées peuvent générer suffisamment de chaleur pour faire fondre le boîtier en plastique en très peu de temps. PUGAO recommande d'utiliser une clé dynamométrique professionnelle et de vérifier périodiquement le serrage des connexions électriques.
