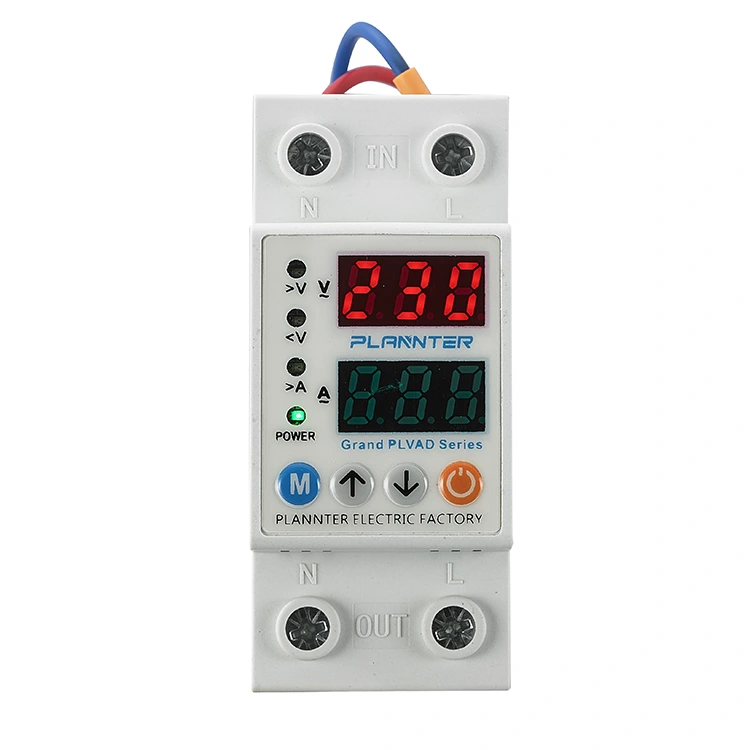

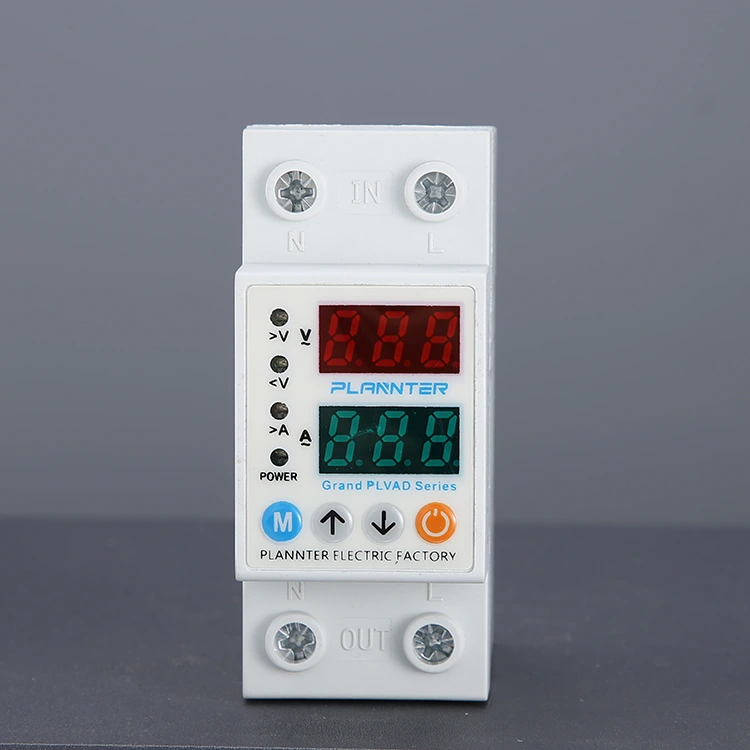

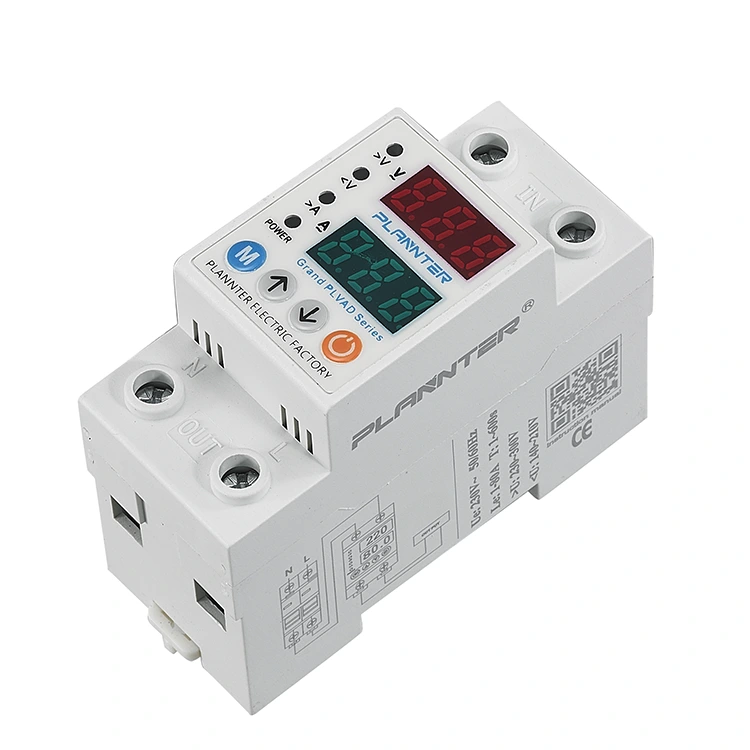

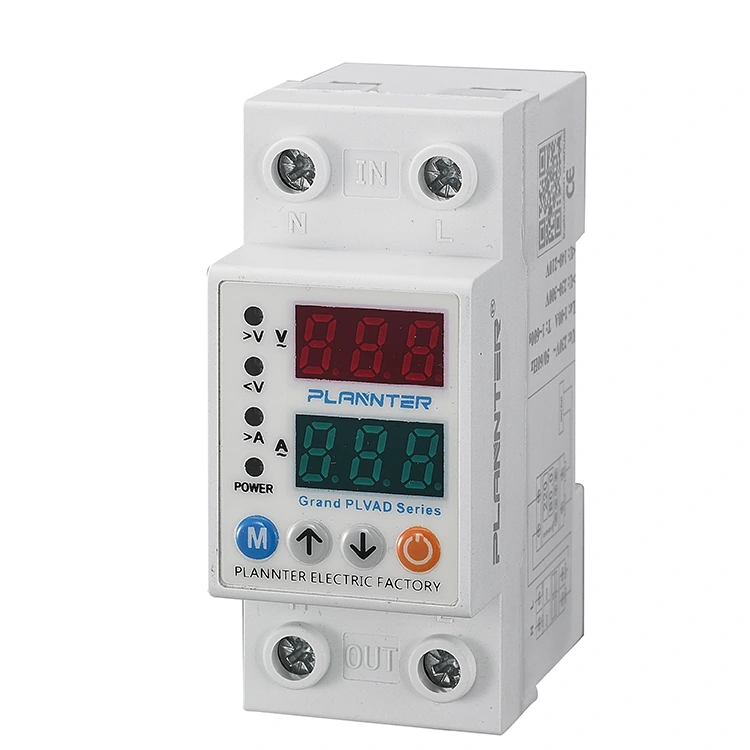

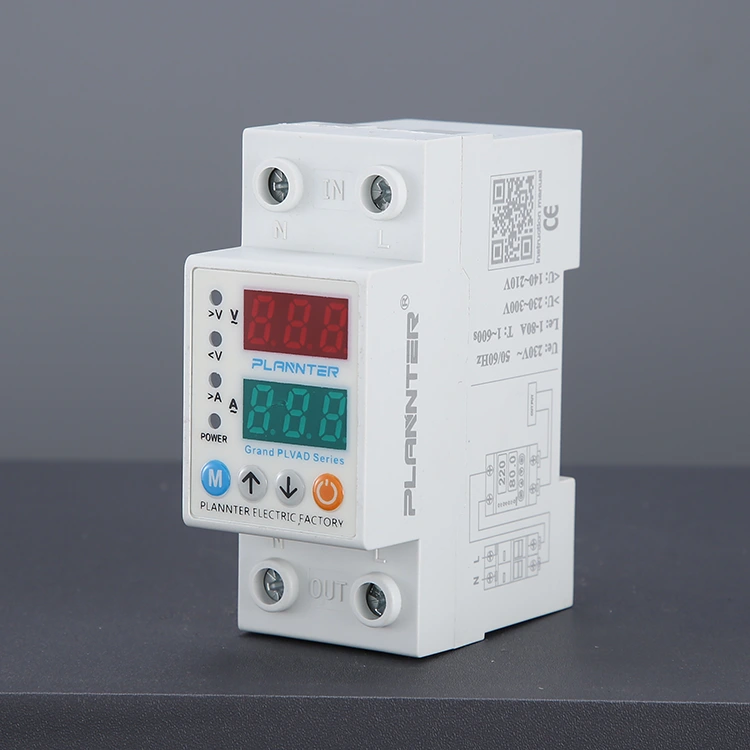

Protecteur de tension à double affichage

La tension réglable protège les systèmes électriques contre les surtensions, les sous-tensions, les surintensités et les sous-intensités pour différents systèmes tels que les installations solaires afin d'éviter tout dommage aux équipements. Fournit un système de surveillance et de protection en temps réel pour les applications industrielles, commerciales et résidentielles. Ce protecteur de tension à double affichage PUGAO (Plannter Electric) est doté de deux écrans LED qui offrent une vue d'un coup d'œil de la tension d'entrée et du courant de charge. Permet d'économiser de l'espace grâce au montage sur rail DIN et est facile à configurer à l'aide des boutons de configuration/haut/bas/marche/arrêt manuel.

Caractéristiques

Protection tension/courant régulée: Nous pouvons définir une surtension personnalisable, par ex. >230 V et surintensité jusqu'à des seuils de 63 A pour surveiller et protéger le système électrique contre les dommages dus aux fluctuations de puissance.

Double écran d'affichage en temps réel: Ce protecteur de tension à double affichage est doté d'un écran LED numérique qui surveille à la fois la tension 220 V/230 V et les valeurs de courant.

Alarmes à indicateurs multiples: Les LED rouges et vertes indiquent clairement l'état de l'alimentation, les conditions de surtension/surintensité et de sous-tension/sous-intensité, offrant une surveillance en temps réel et une protection fiable du système pour les applications industrielles, commerciales et résidentielles.

Quelles sont les fonctions du protecteur de tension à double affichage ?

Alors que les disjoncteurs assurent principalement une protection contre les courts-circuits et les surcharges, quels que soient les niveaux de tension, si vous avez besoin d'un équipement spécialisé pour résoudre des problèmes spécifiques liés à la tension, le protecteur de tension à double affichage de PUGAO est le choix idéal.

1. Protection contre les surtensions

Lorsque la tension augmente soudainement, par exemple si un fil neutre cassé fait monter la tension à 380 V, l'appareil coupe instantanément l'alimentation électrique dès que la tension dépasse le seuil prédéfini, empêchant ainsi les appareils électriques d'être endommagés ou de griller.

2. Protection contre les sous-tensions

Lorsque la tension chute trop bas, par exemple en dessous de 170 V pendant les périodes de pointe de consommation électrique, l'appareil déconnecte automatiquement l'alimentation. Cela empêche les appareils à moteur de surchauffer et de griller en raison d'un fonctionnement sous une tension insuffisante.

3. Protection contre les surintensités

Les produits PUGAO sont avancés et hautement fiables, dotés de capacités intégrées de surveillance du courant. Si le courant dépasse un seuil prédéfini, l'appareil se déclenchera pour assurer la protection.

4. Récupération automatique

Une fois que la tension revient à des niveaux normaux, le protecteur de tension rétablit automatiquement l'alimentation après un bref délai, ne nécessitant aucune intervention manuelle.

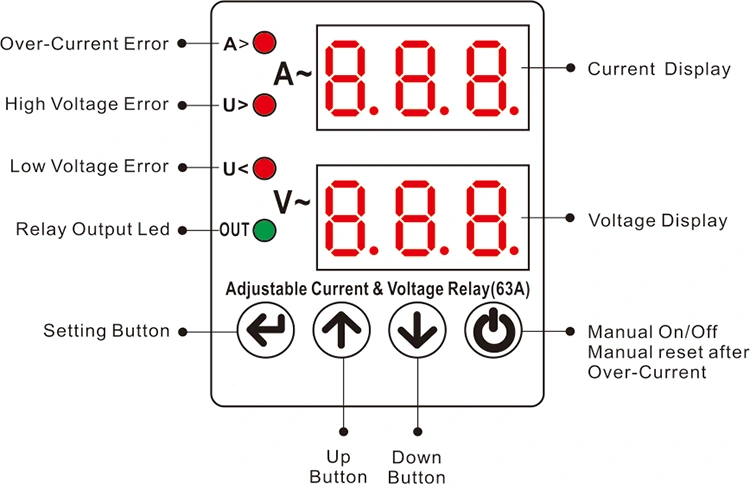

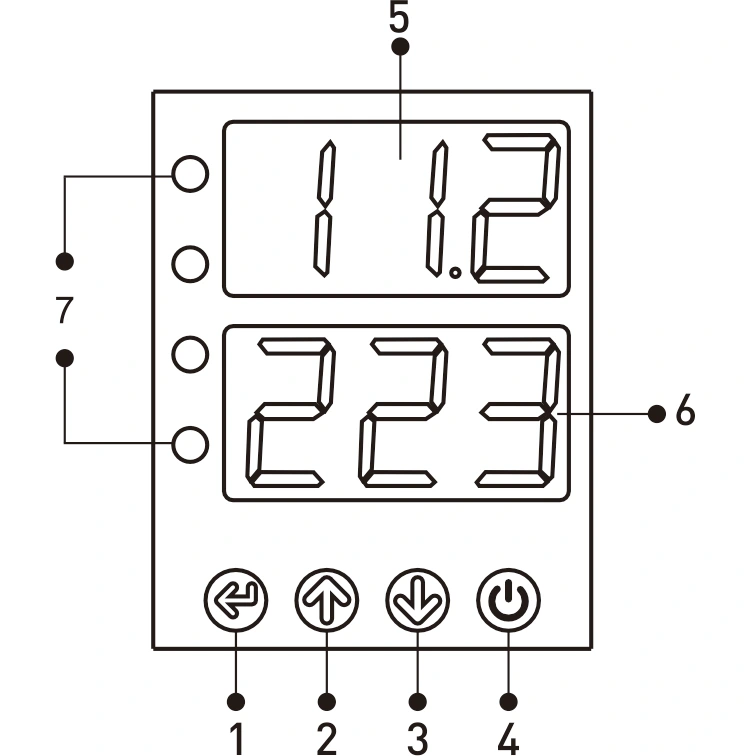

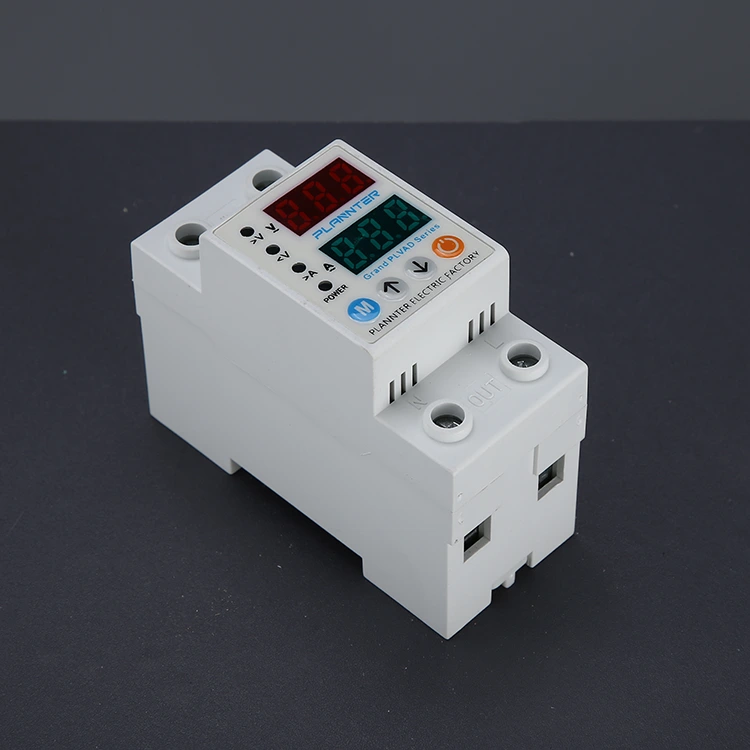

Affichage et boutons

1 - Bouton RÉGLAGE: pour régler ou modifier la valeur de surintensité, les valeurs de réglage de tension haute/basse, les erreurs, etc. dans la configuration.

2 - Bouton HAUT: Augmente la valeur souhaitée.

3 - Bouton Bas: diminue la valeur souhaitée.

4 - Bouton marche/arrêt manuel: Utilisé pour désactiver la sortie de l'appareil. Dans cet état, l'écran affichera « off » et l'appareil ne se réinitialisera pas. Si l'appareil n'est pas défectueux, appuyez à nouveau sur ce bouton pour allumer l'appareil et le réutiliser.

5 - AFFICHAGE COURANT

Premier groupe d'affichage : en fonctionnement normal, la tension d'entrée est affichée ici ; en dehors des conditions de défaut, l'écran est toujours allumé ; lors de défauts dus à une tension haute ou basse, l'afficheur clignote. Pendant la programmation, l'écran affiche les valeurs du programme concerné telles que surintensité, haute tension/basse tension, attente de défaut, réinitialisation des valeurs définies d'attente.

6 - Affichage de la tension

Deuxième groupe d'affichage : pendant le fonctionnement normal, il affiche la valeur actuelle ; en cas de non-défaut, l'écran reste allumé ; en cas de défaut de surintensité, l'écran clignote. Pendant la programmation, ceci affiche la valeur du programme correspondant.

7 - LED :

A> : S'allume lors d'un défaut de surintensité.

V> : S'allume lors d'un défaut de haute tension.

V< : S'allume lors d'un défaut de basse tension.

OUT : S'allume lorsque l'appareil émet.

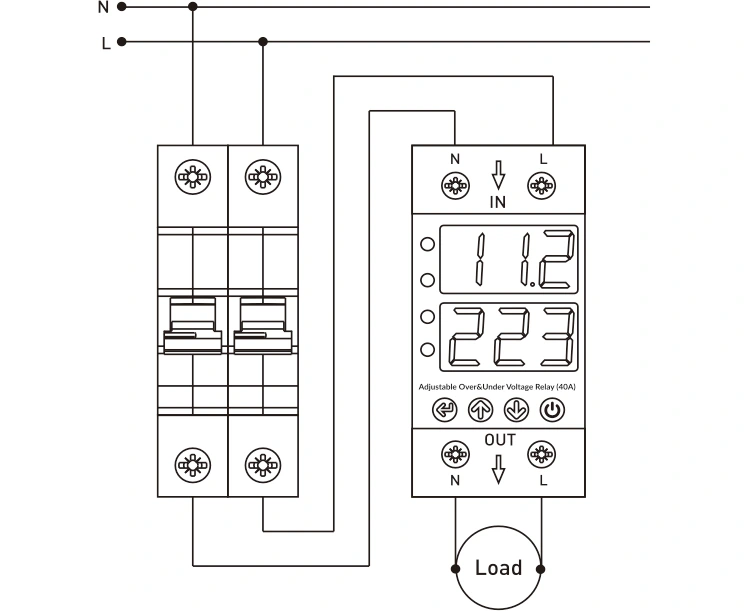

Schéma de connexion

Les fils neutre et phase de l'alimentation doivent être connectés aux bornes « N » et « L » de la section « Entrée » de l'appareil.

Pour les appareils nécessitant une protection contre les surtensions et les sous-tensions, les fils neutre et de phase doivent être connectés aux bornes « N » et « L » de la section « Sortie » de l'appareil.

Scénarios d'application

FAQ

Q : Puis-je régler moi-même manuellement les limites de déclenchement en tension ?

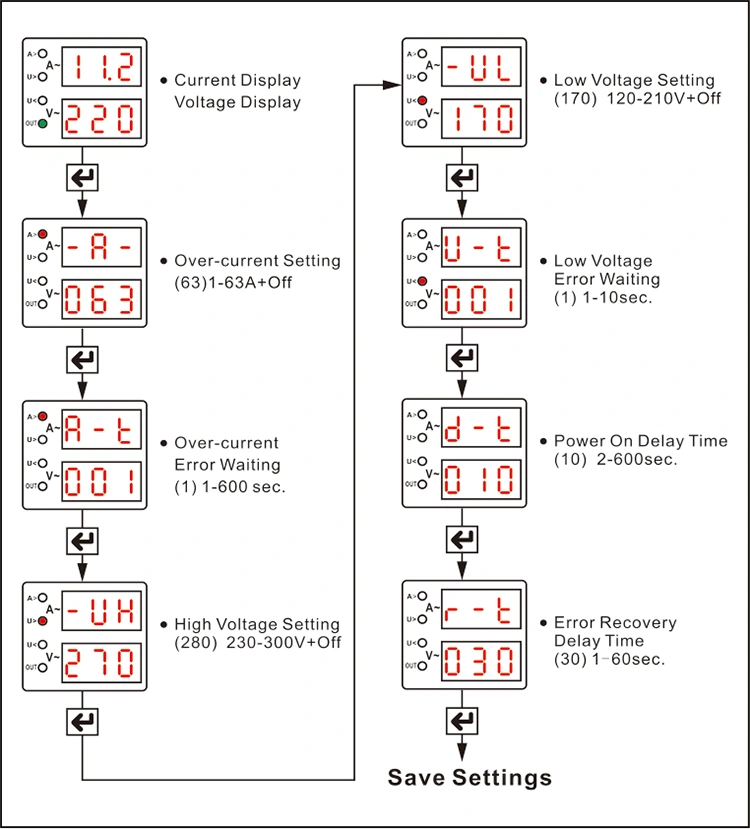

R : Oui. C'est l'un des principaux avantages des produits PUGAO. Vous pouvez régler manuellement les paramètres suivants à l'aide des boutons de réglage du panneau de commande :

Seuil de protection contre les surtensions

Seuil de protection contre les sous-tensions

Seuil de protection contre les surintensités

Délai de récupération

Pour les étapes de configuration spécifiques, veuillez vous référer au manuel d'utilisation inclus avec le produit.

Q : Pourquoi l'écran s'allume-t-il immédiatement après la connexion de l'alimentation électrique, mais l'alimentation n'est-elle pas immédiatement transmise à la charge ?

R : Veuillez vérifier l'écran pour voir si des chiffres clignotent ou si un compte à rebours est en cours. Cela indique que la fonction de démarrage différé du protecteur est active.

Objectif : Eviter que les appareils électriques ne soient endommagés par des surtensions soudaines pouvant survenir immédiatement après la maintenance ou la restauration du réseau électrique.

Recommandation : Si vous souhaitez que l'alimentation soit délivrée instantanément dès la connexion, vous pouvez régler le délai de récupération à sa valeur minimale ; cependant, pour des raisons de sécurité de l'appareil, nous recommandons de maintenir un certain délai.
