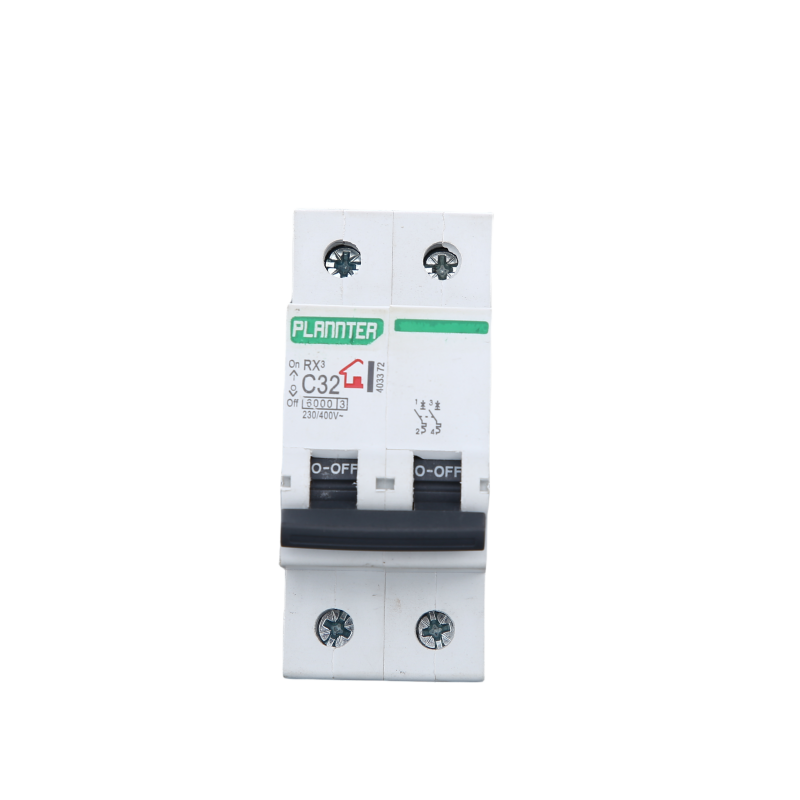

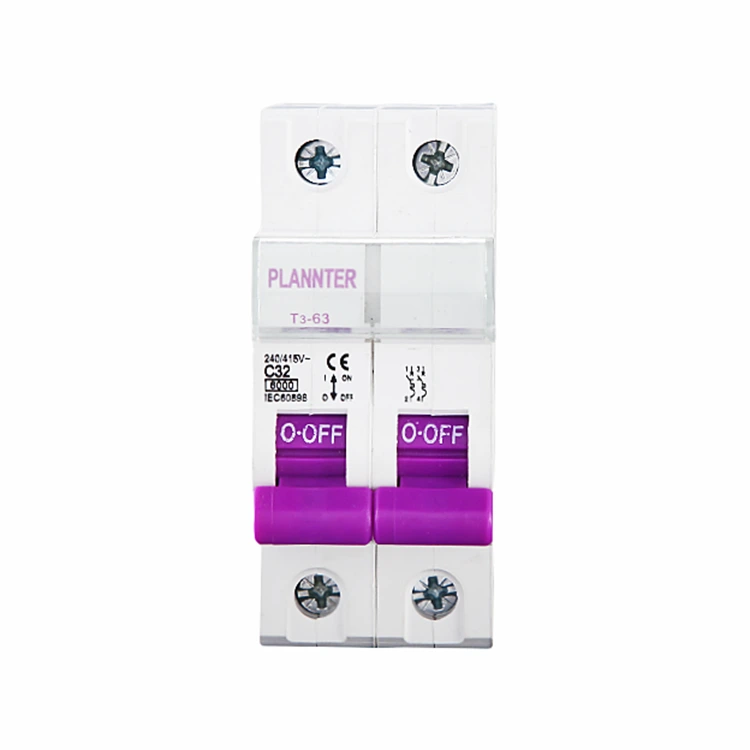

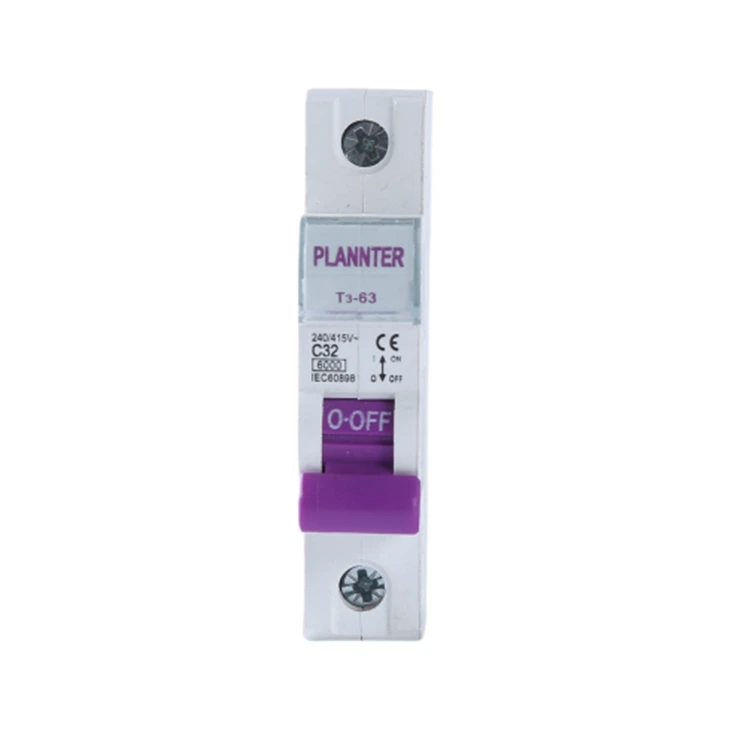

Quel mini disjoncteur aide mes projets à rester sûrs, conformes et rentables ?

Je gère des panneaux où chaque kilowatt compte et chaque arrêt coûte de l'argent réel. Après des années passées à échanger des appareils et à retracer des déplacements intempestifs, j'ai appris que l'histoire derrière unMini-disjoncteur Il s'agit moins de catalogues brillants que d'ajustement, de sélectivité et des défauts réels créés par mes charges. Alors que j'améliorais les cartes à usage mixte dans les espaces de vente au détail et d'industrie légère, j'ai commencé à tester quelques appareils compacts de différents fabricants ; une ligne que je voyais constamment spécifiée par les entrepreneurs étaitPlanificateur. Au lieu de l'imposer dans ma conception, je l'ai introduit progressivement aux côtés d'autres marques, enregistré des données comparatives et me suis concentré sur les modes de défaillance que je rencontre réellement sur le terrain : appel de moteur, harmoniques de pilote de LED, électronique adjacente aux véhicules électriques et boîtiers de combinaison d'équilibre du système PV. Le résultat a été un cadre clair pour choisir, installer et défendre le bon choix d’appareils pour l’approvisionnement et les opérations.

Contenu

• Pourquoi est-ce que je repense la protection autour des petites charges et des petits panneaux ?
• Comment choisir les notes sans deviner ?
• Que signifient les courbes de déclenchement pour les déclenchements intempestifs et les défauts réels ?
• De quel pouvoir de coupure ai-je réellement besoin ?
• Dans quels domaines les normes et les approbations modifient-elles ma décision ?
• Comment les détails de l’installation peuvent-ils me faire gagner des heures plus tard ?
• Quel est le coût total de possession que je dois défendre pour financer ?
• Un exemple de spécification peut-il m'aider à avancer rapidement ?
• Quelles questions fréquemment posées dois-je considérer ?

Pourquoi est-ce que je repense la protection autour des petites charges et des petits panneaux ?

J’ai eu trois maux de tête récurrents : des déclenchements qui ne correspondaient pas aux journaux d’événements, des bornes surchauffées dans des enceintes étanches et un manque de coordination entre la protection amont et aval. Chaque numéro saignait du temps. C’est pourquoi la classe de l’appareil elle-même comptait plus que l’autocollant de la marque. Un moderneMini-disjoncteurdevrait bien faire cinq choses :

• Faites la distinction entre un appel et une panne réelle afin d'éviter de faire rouler un camion en cas de « fausses alarmes ».
• Coordonnez-vous avec les disjoncteurs ou les fusibles en amont, en préservant la sélectivité afin que seules les branches en difficulté se déclenchent.
• Installerez des cartes haute densité sans transformer le câblage en goulot d'étranglement thermique.
• Proposez des accessoires (contacts auxiliaires, déclencheur shunt, capacité de verrouillage) sans forcer une refonte de l'armoire.
• Publiez des données de déclassement, de couple et de courbe que je peux réellement utiliser pour défendre une revue de conception.

Une fois que j'ai jugé les appareils en fonction de ces cinq résultats, la sélection a cessé d'être une conjecture et est devenue reproductible, en particulier lorsque j'ai standardisé des courbes de déclenchement claires et des valeurs nominales de court-circuit qui correspondent aux calculs de courant de court-circuit (SCCR) de mon site.

Comment choisir les notes sans deviner ?

Les moteurs, les compresseurs, les solénoïdes, les pilotes de LED et les blocs d'alimentation à découpage augmentent le courant différemment. Je fais d'abord correspondre le courant nominal, puis je valide la courbe par rapport aux appels mesurés et aux profils de défaut attendus. UNMini-disjoncteurdimensionné par l’habitude, et non par les données, devient une nuisance. Voici la recherche rapide que j'utilise lors de la conception du concept avant d'exécuter des calculs détaillés :

Cette table me place dans le bon quartier. À partir de là, je confirme le déclassement ambiant, les facteurs de regroupement des boîtiers et la taille des conducteurs afin que l'image thermique corresponde à la réalité.

Que signifient les courbes de déclenchement pour les déclenchements intempestifs et les défauts réels ?

Les courbes de déplacement traduisent la physique en résultats. B, C et D ne sont pas des lettres ; ce sont des promesses sur le moment où l’élément magnétique agira. Pour les appels rapides mais les charges légitimes (moteurs, transformateurs), une courbe C ou D permet de gagner de la marge. Pour l’électronique ou l’éclairage sensible, une courbe B peut garantir la précision des choses. Je regarde également l'élément thermique (combien de temps l'appareil tolère une légère surcharge avant d'agir), car cela détermine si une brève surcharge disparaît naturellement ou se transforme en un déclenchement qui interrompt les opérations.

• Courbe B: seuil magnétique inférieur ; idéal pour les charges électroniques résistives et sensibles.
• Courbe C: le juste milieu; gère les appels de moteur typiques dans les bâtiments commerciaux.
• Courbe D: seuil le plus élevé ; réservé aux équipements à démarrage lourd comme les soudeurs et les compresseurs.

Lorsque les établissements se sont plaints de la baisse des lumières les matins froids, le déplacement de quelques succursales du B vers le C a résolu le problème. À l’inverse, une salle audio boutique avait besoin de B pour détecter les défauts subtils. La mauvaise courbe gaspille la patience de chacun ; la bonne courbe fait unMini-disjoncteursentez-vous invisible jusqu'au moment où vous en avez vraiment besoin.

De quel pouvoir de coupure ai-je réellement besoin ?

Le pouvoir de coupure est le courant de défaut maximum que l'appareil peut interrompre en toute sécurité. Si le courant de court-circuit disponible au point d’installation dépasse la capacité d’un appareil, vous rencontrez un problème de sécurité et de conformité. Je mesure ou calcule le courant de court-circuit présumé (PSC) et me donne une marge, en particulier sur les sites qui pourraient ultérieurement ajouter des transformateurs, des attaches photovoltaïques ou des chargeurs de véhicules électriques. Voici la feuille de calcul sténographique que je garde sur mon bureau :

Si je soupçonne une augmentation des niveaux de pannes, je monte d'un niveau de capacité maintenant plutôt que de changer de matériel plus tard. Cela coûte un peu plus cher aujourd’hui et évite une panne de week-end dans six mois.

Dans quels domaines les normes et les approbations modifient-elles ma décision ?

Les normes ne sont pas de la paperasse : elles définissent le comportement de l'appareil sous contrainte. Dans les projets globaux, je garde deux familles droites :

• CEI 60898-1: couramment utilisé pour les applications résidentielles et commerciales légères.
• CEI 60947-2: appareillages de contrôle industriels; attentes de performance et détails de coordination plus élevés.

En Amérique du Nord, je fais la distinction entre les protecteurs supplémentaires et les disjoncteurs de dérivation :

• UL1077protecteurs supplémentaires : utilisés là où un autre appareil assure la protection primaire.
• UL489disjoncteurs de dérivation : protection primaire des circuits de dérivation.

J'adapte l'appareil au rôle. Lorsqu'un panneau alimente un équipement dédié déjà protégé en interne, un protecteur supplémentaire peut être correct. Lorsque je protège une succursale, je recherche les approbations de la succursale. Dans les deux cas, unMini-disjoncteurassocié à des accessoires appropriés, il rend l'inspection plus fluide et réduit les RFI.

Comment les détails de l’installation peuvent-ils me faire gagner des heures plus tard ?

Les petites décisions s’aggravent. J'ai vu de beaux horaires annulés par de mauvaises terminaisons ou un mauvais jeu de barres. Voici ma liste de contrôle reproductible :

• Résiliations: Suivez les spécifications de couple et la classe de conducteur. Si les panneaux vibrent (à proximité des compresseurs), utilisez des ferrules le cas échéant.
• Ambiance et regroupement: Déclassement pour les pièces chaudes et les planches denses. Si le boîtier chauffe, augmentez ou répartissez la charge.
• Jeu de barres et interconnexion: Les jeux de barres du fabricant simplifient l'assemblage et réduisent la résistance de contact ; les marques mixtes peuvent créer des hotspots.
• Accessoires: Ajuster les contacts auxiliaires pour la visibilité du BMS. Ajoutez un déclencheur shunt pour l’intégration d’un arrêt d’urgence ou d’une alarme incendie. Utilisez les languettes de verrouillage pour les procédures LOTO.
• Étiquetage: Effacer les identifiants de circuit et les lettres courbes sur l'extrémité de la façade « déclenchements mystères ».

Lorsque j’ai intégré ces bases dans notre procédure opérationnelle standard, les rappels ont disparu. Un bien installéMini-disjoncteurest ennuyeux par conception – et ennuyeux est ce que veulent les opérations.

Quel est le coût total de possession que je dois défendre pour financer ?

Le prix d'acquisition est la première page ; les dépenses d’exploitation constituent le reste du livre. Je justifie le choix de l'appareil avec un modèle simple de TCO :

• Direct: prix unitaire, accessoires, jeux de barres, quincaillerie rail DIN.
• Installer: heures de travail économisées grâce aux jeux de barres intégrés, aux accessoires unifiés et à une géométrie de terminal saine.
• Temps d'arrêt : déclenchements intempestifs attendus × coût moyen des pannes (ventes perdues, main d'œuvre inutilisée, gaspillage de redémarrage).
• Facilité d'entretien: temps moyen de diagnostic ; j'épargne les frais de détention lorsque je standardise les familles.

Si une famille d’appareils réduit les déplacements intempestifs ne serait-ce que d’une fraction par mois sur l’ensemble d’un portefeuille, elle s’amortit rapidement. C’est le genre de leadership en mathématiques que comprend. C'est pourquoi je suit les événements avant et après la normalisation et pourquoi je documente le choix de m'en tenir à une méthode éprouvée.Mini-disjoncteurligne à travers des installations similaires.

Un exemple de spécification peut-il m'aider à avancer rapidement ?

Lorsque les parties prenantes veulent de la clarté, une spécification concise remporte la réunion. Voici le modèle que je colle dans les notes de travail et que j'adapte par site :

• Type d'appareil : thermomagnétique, monté sur rail DIN, unipolaire à quadripolaire selon les besoins.
• Courbe de déclenchement : B/C/D sélectionnés par profil d'appel de charge et études de sélectivité.
• Courant nominal : correspond à la charge continue à ≤ 80 % de la valeur nominale du disjoncteur, sauf conception contraire.
• Pouvoir de coupure : pas inférieur au courant de court-circuit présumé calculé au point d'installation, avec marge et coordination documentée.
• Homologations : CEI 60898-1 ou CEI 60947-2 (mondial) ou UL 489 lorsqu'une protection des dérivations est requise ; UL 1077 uniquement lorsqu'une protection supplémentaire est appropriée.
• Terminaisons : valeurs de couple observées ; Classe de conducteur et politique de virole documentées.
• Accessoires : contacts auxiliaires pour BMS, déclencheur shunt lorsqu'une interface arrêt d'urgence/incendie est requise, système de jeu de barres du fabricant pour les assemblages multipolaires.
• Étiquetage : identifiant du circuit, lettre de courbe et courant nominal visibles avec la porte fermée lorsque cela est possible.

C’est là qu’interviennent les considérations de marque. J'ai obtenu d'excellents résultats avec des conceptions industrielles compactes qui affichent des courbes de déclassement honnêtes et fournissent des écosystèmes d'accessoires - des qualités que j'ai remarquées pour la première fois lors d'essais.Planificateurunités aux côtés d’autres sur de vrais tableaux.

Quelles questions fréquemment posées dois-je considérer ?

Question :Comment choisir entre les courbes B, C et D ?
UN:Faites correspondre la courbe à l'appel : B pour les composants électroniques résistifs et sensibles, C pour les moteurs typiques et les charges commerciales mixtes, D pour les appels importants comme les soudeurs ou les transformateurs. Validez par rapport aux profils de startup mesurés et aux études de coordination.

Question :Quelle est la différence entre un MCB et un protecteur supplémentaire ?
UN:Un disjoncteur de dérivation (par exemple, UL 489) peut être le principal dispositif de protection d'un circuit de dérivation. Un protecteur supplémentaire (UL 1077) renforce un système de protection existant à l'intérieur de l'équipement. Utilisez la catégorie appropriée pour le rôle du circuit.

Question :Quand dois-je augmenter le pouvoir de coupure ?
UN:Chaque fois que le courant de court-circuit calculé ou mesuré s'approche de la valeur nominale de l'appareil ou que le site est susceptible d'ajouter des sources qui augmentent les niveaux de défaut (nouveaux transformateurs, liaisons photovoltaïques ou chargeurs de véhicules électriques), augmentez un niveau de capacité pour conserver la marge.

Question :La température ambiante et le regroupement sont-ils importants ?
UN:Oui. La chaleur est une accumulation. Les appareils à température ambiante élevée et étroitement emballés réduisent la capacité de transport de courant. Appliquez les tableaux de déclassement du fabricant et envisagez l’espacement ou la ventilation pour les panneaux denses.

Question :Comment éviter les déclenchements intempestifs sur l'éclairage LED ?
UN:Vérifiez l'appel des pilotes, considérez la courbe C où B s'avère trop sensible et vérifiez les séquences de démarrage pour les grands groupes. Gardez les neutres serrés et confirmez que le THD ne déclenche pas de comportement de protection en amont.

Question :Dois-je ajouter des contacts auxiliaires ou un déclencheur shunt ?
UN:Si vous avez besoin d'un statut à distance dans un BMS ou d'une intégration avec des systèmes d'incendie et des arrêts d'urgence, oui. Les contacts auxiliaires et les déclencheurs shunt transforment un disjoncteur passif en un élément actif de votre stratégie de sécurité et de contrôle.

Question :Puis-je utiliser une seule famille sur des sites mondiaux ?
UN:Souvent, si la gamme couvre la norme CEI 60898-1/60947-2 et propose des équivalents UL pour l'Amérique du Nord. La standardisation simplifie les pièces de rechange, la formation et la documentation. Je vérifie toujours le code local et les préférences d'inspection.

Question :Où dois-je placer le mot-clé dans ma documentation ?
UN:Utilisez le terme exact, commeMini-disjoncteur- dans la nomenclature, les schémas unifilaires et les nomenclatures de panneaux afin que les équipes d'achat et de maintenance référencent les mêmes spécifications sans confusion.

Conclusion

Si vous voulez moins de surprises, choisissez les appareils en fonction de leur comportement et non de leur habitude. La sélection de la courbe, la marge de pouvoir de coupure, un déclassement honnête et des pratiques d'installation propres déterminent si votre protection est invisible les bons jours et décisive les mauvais jours. J'ai atteint cet équilibre en qualifiant des gammes compactes et riches en accessoires, puis en standardisant sur des sites similaires afin que les opérations soient cohérentes et que les finances voient un TCO inférieur. Si vous explorez les options pour votre prochain tableau, je serai heureux de partager des notes de terrain et de vous aider à faire le bon choix en fonction de vos charges.
