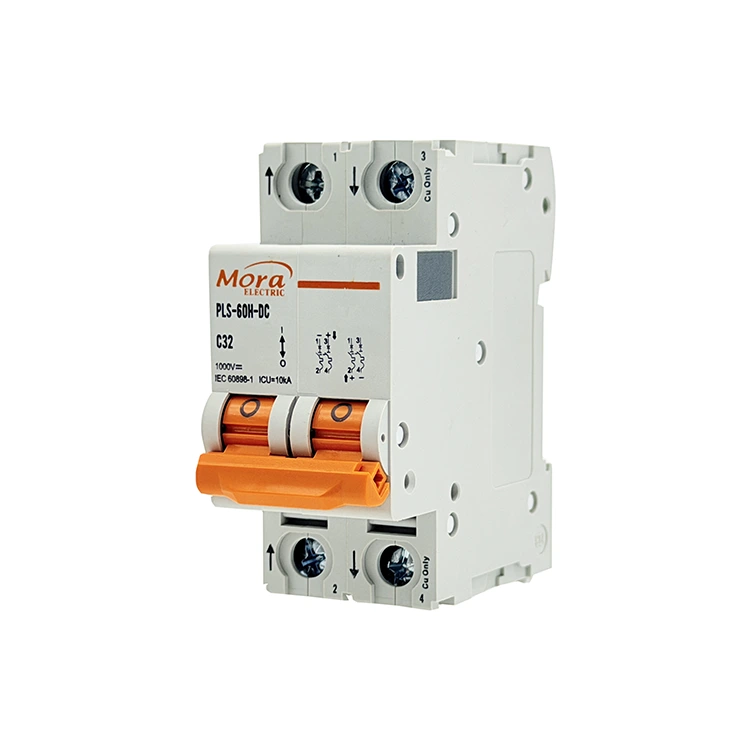

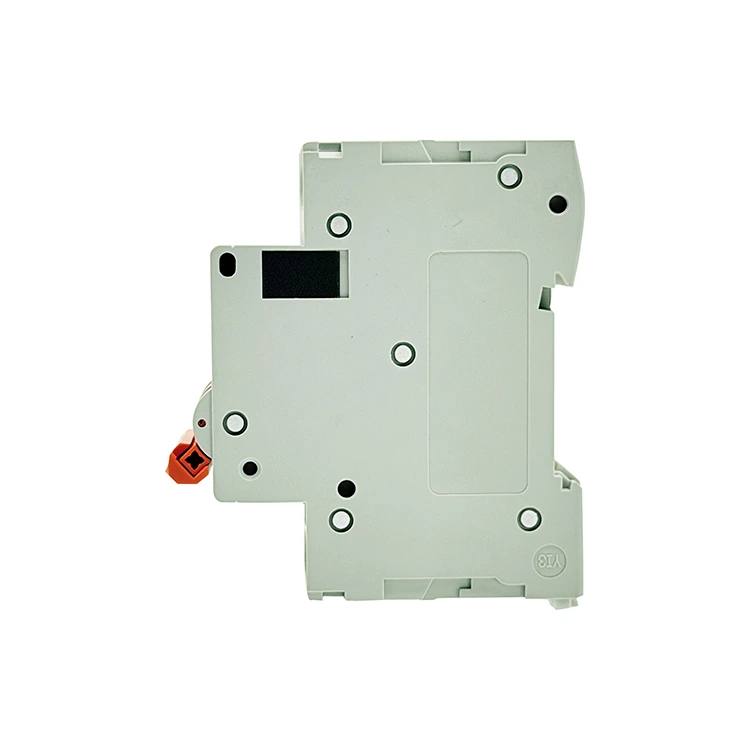

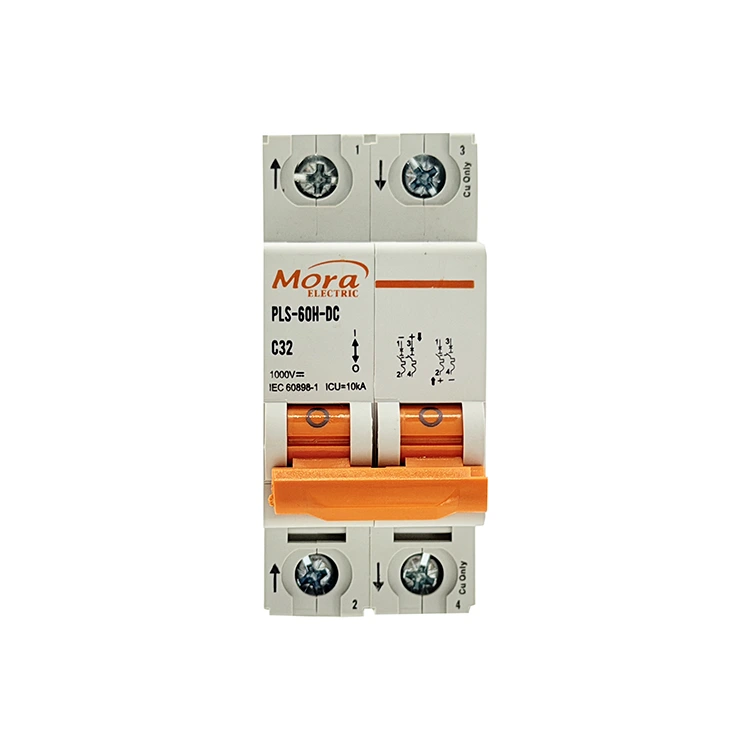

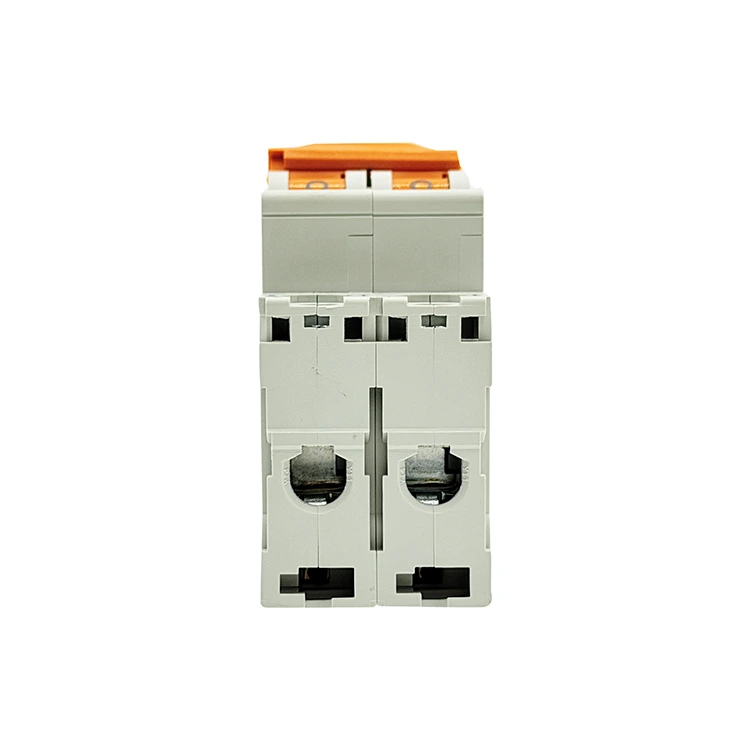

Disjoncteur CC C65 à 2 pôles

En tant qu'usine de confiance de disjoncteurs CC à 2 pôles C65 basée en Chine, PUGAO (Mora) fabrique des commutateurs basse tension multipolaires conçus pour couper simultanément les lignes positives et négatives ; ce disjoncteur thermomagnétique 2P s'appuie sur un soudage par points automatisé et des chambres à double arc magnétique de grande capacité pour répondre aux demandes exigeantes en matière de télécommunications et photovoltaïques.

Définition technique

Le disjoncteur CC à 2 pôles C65 est un dispositif de sécurité électromécanique intégré conçu pour gérer et interrompre les boucles de courant continu (CC) à tension plus élevée jusqu'à 500 V. Alors que les alternatives unipolaires n'interrompent qu'un côté d'une ligne, une configuration bipolaire gère simultanément les conducteurs positifs et négatifs. Cette interruption à double ligne offre une isolation galvanique complète et est cruciale pour les réseaux flottants non mis à la terre.

Notre disjoncteur miniature 2P relie deux pôles indépendants avec un mécanisme de déclenchement commun interne. Si l'un des pôles détecte un défaut, les deux lignes s'ouvrent instantanément, empêchant ainsi la tension de réinjecter dans le conducteur restant.

Panneaux photovoltaïques solaires flottants 500 V

Dans les panneaux solaires où la tension du système est augmentée pour maximiser l’efficacité de l’onduleur, la mise à la terre de la ligne négative est souvent peu pratique. Le disjoncteur CC à 2 pôles C65 est câblé aux sorties positives et négatives d'une chaîne photovoltaïque. En isolant les deux polarités, il élimine complètement les risques potentiels de choc à la terre pendant les boucles de maintenance de jour.

Systèmes de stockage d’énergie par batterie haute capacité

Les parcs de batteries industriels et les configurations de stockage solaire hors réseau fonctionnent souvent sur des configurations de 120 V à 400 V CC. Un appareil unipolaire ne peut pas éliminer en toute sécurité un défaut à double terre dans ces circuits. La mise en œuvre de ce système bipolaire garantit que les courts-circuits n'importe où dans le boîtier de la batterie déclenchent un arrêt propre et complet.

Infrastructures de recharge rapide pour véhicules électriques

Les stations de recharge rapide commerciales utilisent des chemins CC haute tension pour transférer l’énergie dans les batteries des véhicules. Ce disjoncteur agit comme un point de contrôle d'isolement local entre le sous-circuit interne du redresseur et le cordon de distribution principal, offrant ainsi aux techniciens de service une méthode mécanique pour couper toutes les lignes électriques en même temps.

Spécifications techniques

Les limites de performance et les matières premières répertoriées ci-dessous sont vérifiées via des bancs de tests automatisés dans notre atelier de production :

Avantages techniques du disjoncteur CC à 2 pôles C65

1. Liaison de déclenchement synchrone bipolaire

Lorsqu'un court-circuit haute tension se produit sur un rail, une pointe de tension asymétrique peut endommager vos onduleurs ou vos serveurs de données. Notre disjoncteur CC à 2 pôles C65 est doté d'une barre de déclenchement mécanique interne reliant les deux pôles internes. Même si un court-circuit se produit exclusivement sur le rail positif, la liaison interne force mécaniquement l'ouverture des deux pôles en 5 millisecondes, éliminant ainsi les vecteurs de danger potentiels de l'ensemble du sous-circuit.

2. Extinction d'arc à aimant permanent connecté en série

Des tensions CC plus élevées génèrent des arcs électriques plus longs et plus intenses lorsque les contacts se séparent. Pour contrer cela, notre disjoncteur 2P canalise le chemin du courant à travers deux chambres à arc distinctes en série. Chaque chambre contient des aimants permanents intégrés qui utilisent la force électromagnétique pour étirer l'arc et le pousser dans deux grilles de refroidissement individuelles en acier à 9 plaques. Cette conception à double chambre divise la tension de l'arc, éteignant ainsi l'énergie de 500 V CC plus rapidement qu'une configuration unipolaire.

3. Fabrication automatisée et calibrage cohérent

Des variations dans l'assemblage interne peuvent provoquer un retard d'un pôle par rapport à l'autre lors d'un événement de déclenchement, créant ainsi des déséquilibres transitoires de ligne. PUGAO (Mora) élimine cette variable humaine en utilisant une ligne de production entièrement automatisée pour nos disjoncteurs miniatures. Le poinçonnage, le soudage par points et le placement des composants internes sont gérés par des machines automatisées, garantissant des résistances internes identiques et une synchronisation mécanique synchrone entre les deux pôles.

Solutions de diagnostic courantes sur le terrain

• Le disjoncteur se déclenche immédiatement lorsqu'il est mis en position « ON » Cause fondamentale : un court-circuit direct existe entre les fils de distribution positifs et négatifs en aval, ou un défaut de mise à la terre s'est produit dans un système non mis à la terre. Solution : Isolez le disjoncteur. Utilisez un testeur de résistance d'isolement (mégohmmètre) sur le faisceau de câbles en aval pour localiser les conducteurs en court-circuit ou les gaines isolantes cassées. Assurez-vous que le courant continu total ne dépasse pas la valeur nominale.

• Une fonte ou une brûlure localisée apparaît sur un port du terminal. Cause fondamentale : La vis de la borne n'a pas été serrée au couple recommandé lors de l'installation, ou des tailles de fils incompatibles ont provoqué la torsion des brins de cuivre. Solution : Coupez toutes les extrémités de câble carbonisées ou oxydées. Dénudez à nouveau l'isolation, insérez complètement l'âme du fil propre dans la pince de borne de type tunnel et utilisez un outil calibré pour serrer la vis à 2,5 Nm.

FAQ technique

Pourquoi un système 500 V CC doit-il utiliser un disjoncteur bipolaire plutôt que de câbler deux disjoncteurs unipolaires côte à côte ?

Les disjoncteurs unipolaires indépendants n’ont pas de liaison mécanique interne. Si un défaut se produit, un disjoncteur peut s'ouvrir une fraction de milliseconde avant l'autre, ou l'un d'entre eux peut ne pas se déclencher complètement. Cela laisse le rail opposé entièrement sous tension et réinjecte de la tension dans le système, mettant ainsi en danger le personnel d'entretien et causant des dommages à l'équipement.

Que se passe-t-il à l’intérieur des chambres à double arc si les lignes positives et négatives entrantes sont câblées de manière croisée ?

Le câblage croisé modifie la direction de la boucle de courant à travers les composants internes. Lorsque les contacts se brisent, les aimants permanents internes tirent l'arc électrique vers le bas vers les mécanismes de verrouillage mécaniques au lieu de le pousser vers le haut dans les grilles de refroidissement en acier. L'arc piégé fera rapidement fondre les composants internes et le boîtier extérieur du PA66.

Comment la chaleur ambiante élevée à l’intérieur des boîtiers de combinaison solaire extérieure affecte-t-elle les performances de cet appareil bipolaire ?

Nos éléments bimétalliques de surcharge thermique sont calibrés à une ligne de base standard de 30°C. Si une mauvaise ventilation du boîtier combinée à la chaleur ambiante pousse les températures internes à 55 °C, les éléments internes à l'intérieur du disjoncteur CC à 2 pôles C65 se dilatent plus tôt que prévu. Cela abaisse le seuil de déclenchement thermique effectif à environ 83 % de sa valeur nominale nominale, ce qui nécessite soit une ventilation active, soit un déclassement de la charge cible.
