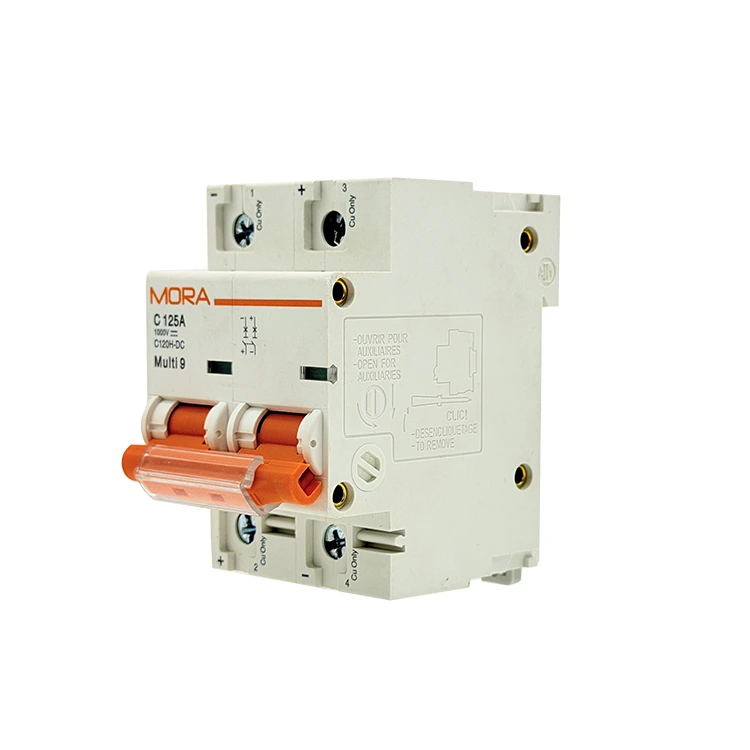

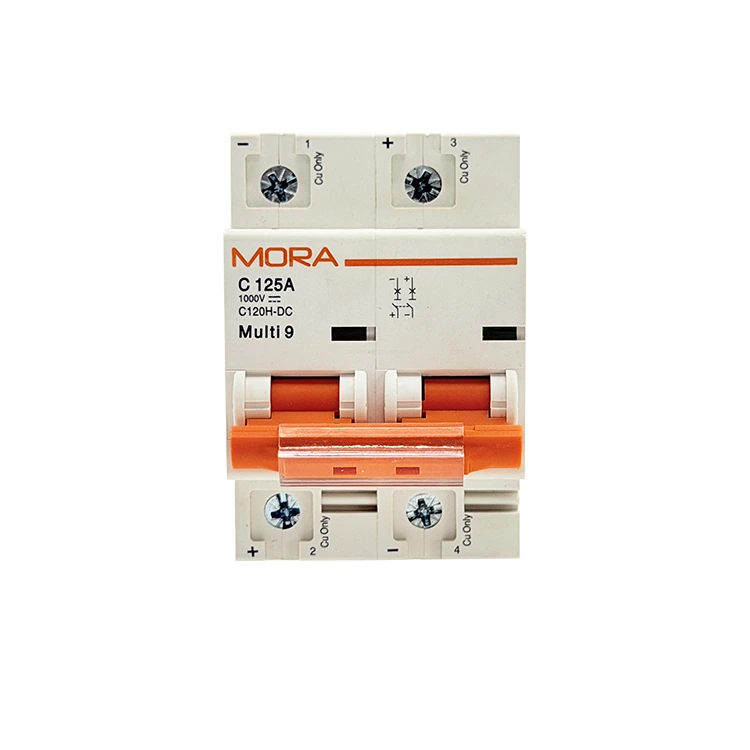

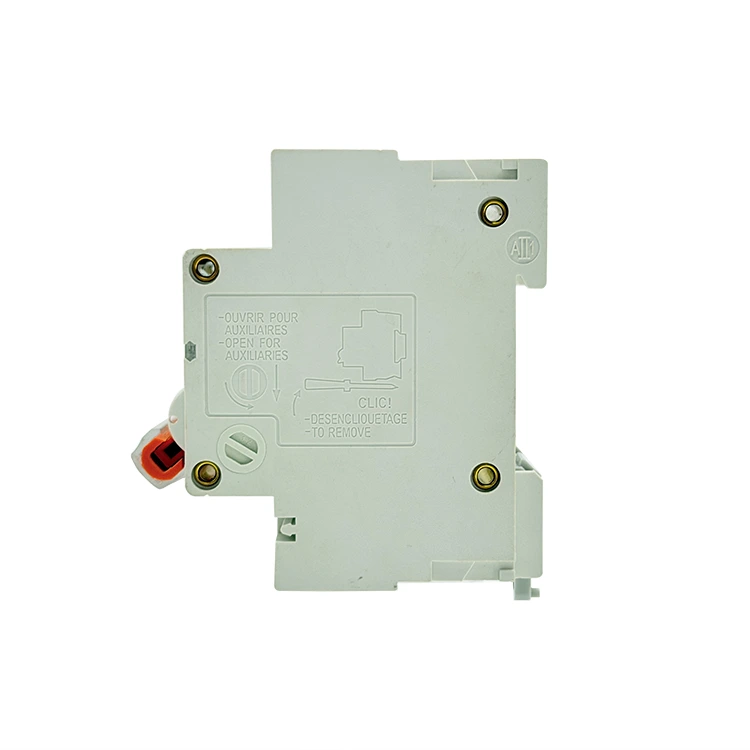

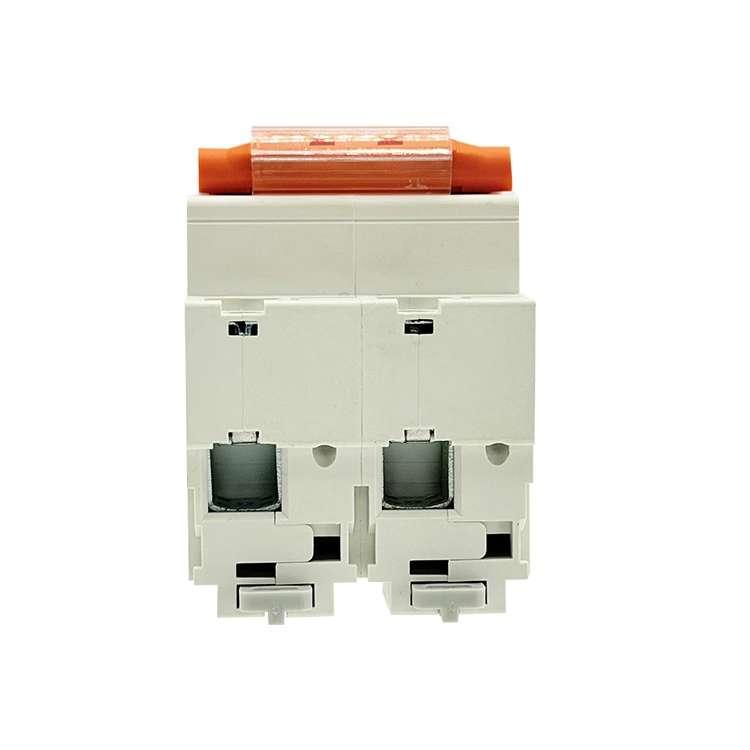

Disjoncteur miniature DC série 2P NC

En tant qu'usine avancée de disjoncteurs miniatures CC 2P série NC basée en Chine, PUGAO (Mora) produit des interrupteurs de protection bipolaires hautes performances dotés de capacités de coupure améliorées et d'un cadre modulaire simplifié. Chaque unité utilise un soudage par points automatisé et des coureurs d'arc à double aimant permanent optimisés pour protéger les infrastructures critiques de télécommunications, de stockage d'énergie et d'énergie solaire commerciale.

Qu'est-ce qui différencie la série NC des disjoncteurs CC standard ?

Les réseaux CC industriels évoluent rapidement, évoluant vers des densités énergétiques plus élevées et des configurations d'armoires plus étroites. Alors que les disjoncteurs traditionnels de qualité résidentielle compromettent la dissipation thermique lorsqu'ils sont rétrécis, le disjoncteur miniature CC 2P série NC présente une architecture structurelle interne repensée, construite explicitement pour les opérations commerciales de haute fiabilité.

En intégrant une isolation physique bipolaire dans un châssis modulaire peu encombrant, la série NC minimise l'espace de la plaque frontale à l'intérieur des tableaux de distribution tout en augmentant les lignes de fuite internes (le chemin le plus court le long de la surface d'un matériau isolant entre deux pièces conductrices) pour éviter les défauts de suivi localisés.

Hubs de combinaison solaire haute densité

Les installations solaires modernes nécessitent des composants compacts pour intégrer davantage d'entrées de chaîne dans des enceintes extérieures plus petites. La série NC permet un regroupement propre de baies côte à côte, gérant à la fois les rails de retour positifs et négatifs d'une chaîne de 600 V CC dans un profil de boîtier compact sans sacrifier la ventilation latérale.

Banques de batteries de télécommunications centralisées

Avec des systèmes de communication fonctionnant sur des batteries de secours stabilisées basse à moyenne tension, il est vital de supprimer un défaut sans faire tomber l'ensemble du rack. Ce disjoncteur miniature offre une protection indépendante des circuits de dérivation, isolant instantanément les chaînes de batteries individuelles ou les modules de charge pendant que les opérations adjacentes restent sous tension.

Spécifications matérielles

La matrice d'ingénierie suivante représente les paramètres de fonctionnement de base vérifiés sur nos lignes de tests automatisés en usine :

Comment la série NC atteint-elle un pouvoir de coupure de 10 kA ?

1. Canaux d'éruption magnétiques à double force

À des tensions plus élevées jusqu'à 600 V CC, le dessin d'un arc électrique peut facilement se transformer en un événement de plasma d'arc soutenu qui fait fondre complètement les contacts des disjoncteurs standard. Le disjoncteur miniature CC 2P série NC combat ce problème grâce à deux aimants permanents à haute résistance intégrés de chaque côté de chaque chemin de contact. Lorsque les contacts se séparent, ces aimants créent un champ magnétique directionnel qui étire instantanément l'arc, le forçant à sortir des plots d'argent et le soufflant dans une chambre de coupure en acier robuste à 11 plaques où il est divisé et refroidi en 4,5 millisecondes.

2. Liaison croisée de déclenchement mécanique à grande vitesse

Diviser les rails positifs et négatifs sur deux pôles distincts signifie que les deux chemins doivent s'ouvrir exactement en même temps. La série NC utilise une barre de déclenchement à liaison croisée interne qui verrouille les deux mécanismes mécaniques ensemble. Si un défaut de surintensité se produit du côté positif, la barre interne déclenche mécaniquement le pôle négatif exactement au même instant, fournissant ainsi une isolation galvanique complète et empêchant un retour de tension dangereux.

3. Soudage par points laser et calibrage automatisés

L'assemblage manuel des composants introduit des variations structurelles qui peuvent provoquer une résistance interne inégale entre les deux pôles. PUGAO (Mora) élimine cette variable humaine en fabriquant la série NC sur une ligne de production de micro-brise-roche entièrement automatisée. Des machines avancées de soudage par points au laser verrouillent les shunts en cuivre, les bimétalliques et les bobines magnétiques dans un alignement géométrique précis, garantissant des résistances internes équilibrées et des courbes de déclenchement correspondantes dans chaque lot de production.

Protocole d'installation sur le terrain

1. Vérifiez la tension nulle :Mettre la boucle hors tension. Ouvrez tous les sectionneurs solaires en amont ou les liens d'isolation de la batterie. Utilisez un multimètre numérique pour tester les câbles entrants positifs et négatifs, en confirmant que 0 V est présent avant d'insérer les fils dans les ports des terminaux.

2. Enclenchez-le sur le rail DIN :Fixation des rails. Accrochez le support arrière supérieur du cadre de la série NC sur un rail DIN standard de 35 mm. Appuyez fermement sur le bord inférieur du boîtier jusqu'à ce que le curseur en plastique à ressort s'enclenche fermement contre le rail.

3. Alignez les marqueurs de polarité :Correspondance de polarité. Examinez les symboles (+) et (-) gravés sur la face avant du disjoncteur miniature CC 2P série NC. Connectez votre câble positif entrant au sommet du pôle 1 (marqué positif) et votre câble négatif entrant au sommet du pôle 2 (marqué négatif). Attention : inverser cette disposition empêche les aimants internes de pousser l'arc dans les goulottes de refroidissement.

4. Vis des bornes de couple :Connexion sécurisée. Insérez entièrement les âmes de fil de cuivre proprement dénudées dans les pinces de tunnel dentelées. À l'aide d'un tournevis dynamométrique calibré, serrez les vis des bornes à 2,0–2,5 Nm. Les connexions des bornes desserrées génèrent une chaleur localisée qui entraîne un déclenchement thermique prématuré.

FAQ sur les candidatures

Qu'est-ce qui rend le pouvoir de coupure de 10 kA de la série NC plus sûr que les alternatives standard de 6 kA pour les systèmes de batteries ?

Les parcs de batteries peuvent délivrer des courants de court-circuit massifs en quelques millisecondes lors d'un défaut direct. Un disjoncteur évalué à seulement 6 kA peut subir un soudage par contact ou une rupture du boîtier si l'énergie de défaut dépasse ses limites mécaniques. La valeur nominale améliorée de 10 kA du disjoncteur miniature CC 2P série NC garantit qu'il peut éliminer en toute sécurité ces courts-circuits graves de batterie à haute énergie sans détruire le boîtier du disjoncteur ni endommager les composants à proximité.

Le disjoncteur NC série 2P peut-il être câblé dans une boucle en série pour gérer des tensions CC plus élevées ?

Oui. Si la tension de votre système dépasse la tension nominale unipolaire, vous pouvez faire passer le conducteur positif à travers les deux pôles en série (en entrant par le haut du pôle 1, en sautant du bas du pôle 1 vers le haut du pôle 2 et en sortant par le bas du pôle 2). Cela divise la tension totale entre deux chambres à arc distinctes, permettant au disjoncteur de gérer en toute sécurité des tensions globales plus élevées.

Comment les ingénieurs concepteurs doivent-ils tenir compte de la chaleur ambiante élevée à l’intérieur des enceintes extérieures scellées ?

Les bandes bimétalliques internes sont étalonnées à une température de référence standard d'usine de 30°C. Lorsqu'ils sont montés à l'intérieur d'un boîtier de combinaison extérieur non ventilé où la chaleur ambiante et la lumière directe du soleil entraînent des températures internes jusqu'à 55 °C, les éléments bimétalliques se pré-expansent. Cela abaisse le point de déclenchement thermique réel à environ 83 % à 85 % de son courant nominal. Pour éviter les déclenchements intempestifs, les ingénieurs doivent soit intégrer des persiennes de refroidissement passives, soit évaluer la valeur nominale du disjoncteur en appliquant des tableaux de déclassement thermique standard.
