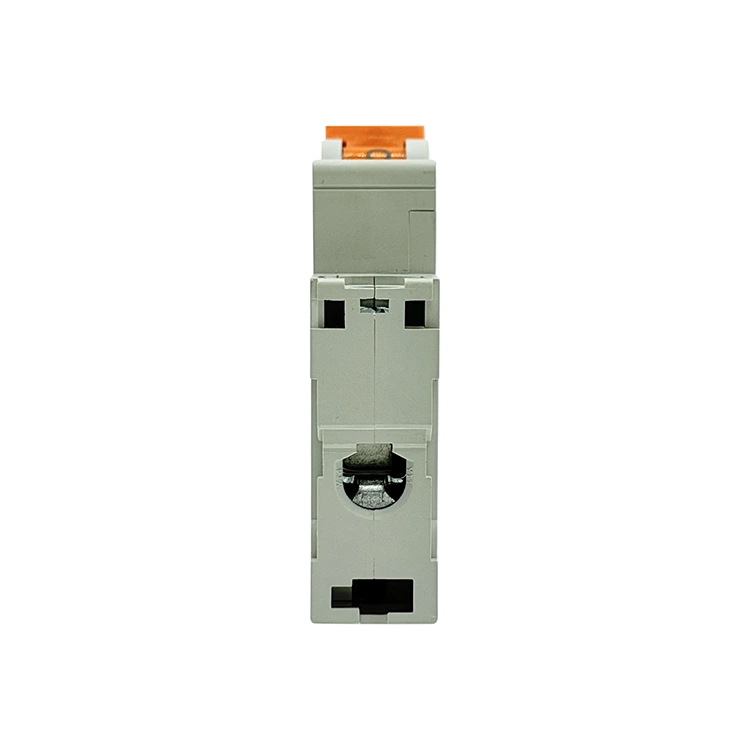

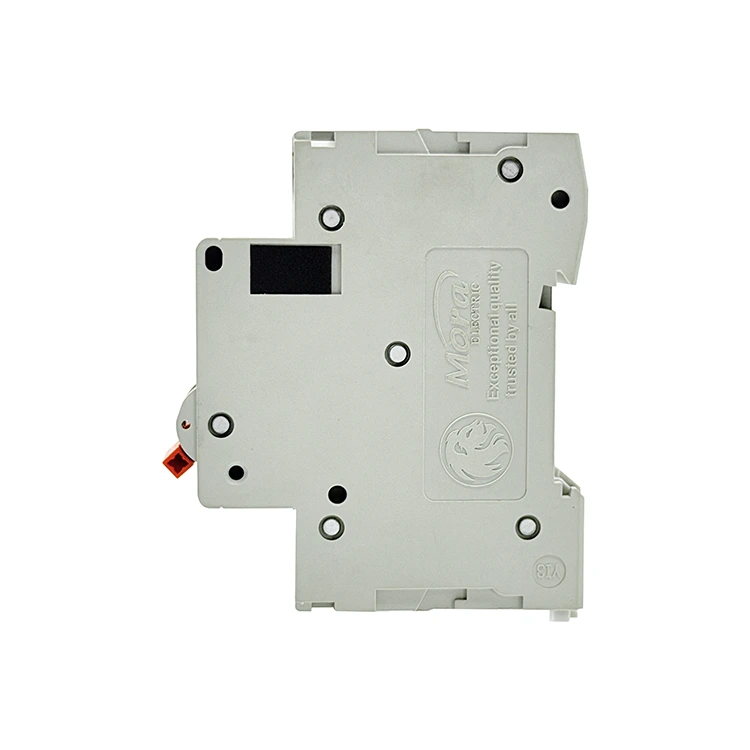

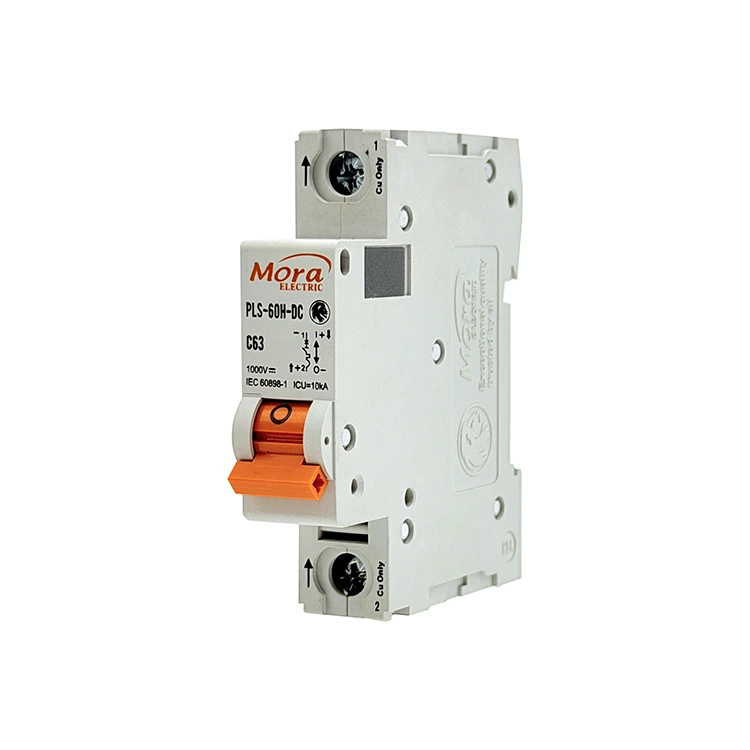

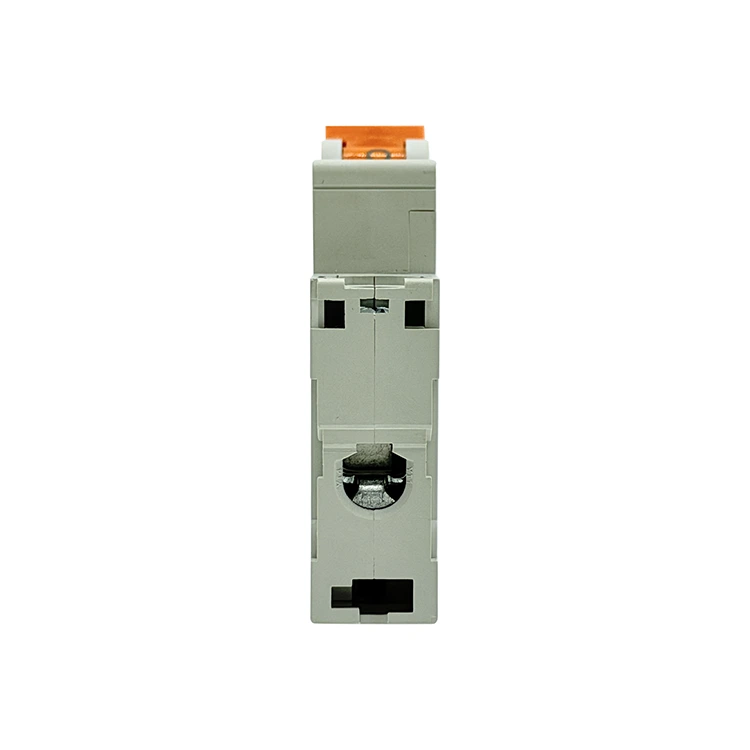

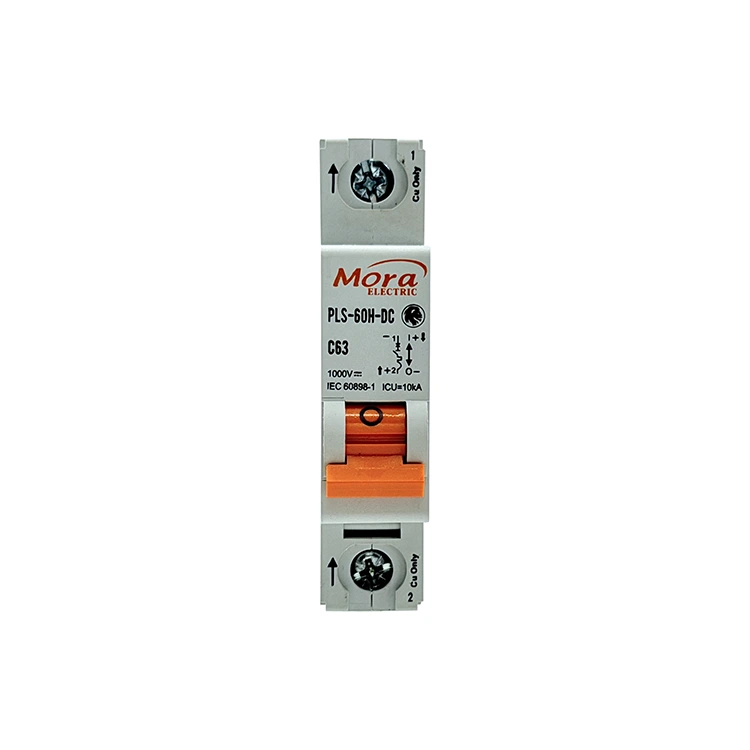

Disjoncteur CC C65 1 pôle

PUGAO (marque : Mora) opère en tant qu'usine spécialisée de disjoncteurs CC unipolaires C65 en Chine, fournissant des interrupteurs unipolaires robustes conçus spécifiquement pour les applications CC ; notre disjoncteur thermomagnétique 1P est doté d'un système d'extinction d'arc à aimant permanent pour éliminer les brûlures de contact dans les chaînes solaires et les réseaux de télécommunications.

Définition technique et applications pratiques

Le disjoncteur CC 1 pôle C65 est un interrupteur mécanique conçu pour protéger les boucles électriques CC monophasées. Contrairement aux lignes à courant alternatif (AC), une boucle de courant continu n’a pas de point de passage à zéro naturel. Lorsque les contacts s'ouvrent sous charge, l'arc électrique résultant est continu et très stable.

Notre disjoncteur unipolaire isole le rail positif d'un circuit CC, en utilisant une force mécanique ciblée et une accélération magnétique pour briser les défauts avant qu'ils ne provoquent des dommages thermiques à l'échelle du système.

Systèmes solaires photovoltaïques

Dans les panneaux solaires résidentiels et commerciaux, les chaînes de panneaux individuels produisent des tensions continues continues. Ce disjoncteur est installé dans des boîtiers de combinaison au niveau de la couche de sortie (allant de 12 V à 250 V CC). Il isole les chaînes individuelles, empêchant ainsi les défauts de courant inverse ou les courts-circuits de câblage de se propager à travers le panneau solaire.

Centres de données de télécommunications et systèmes UPS

Le matériel de communication moderne fonctionne sur des systèmes de batterie de secours de 48 V à 110 V CC. Le disjoncteur CC unipolaire C65 offre une protection ciblée pour les racks d'équipement individuels, isolant les pannes de composants localisées sans interrompre l'alimentation des systèmes réseau adjacents.

Automatisation industrielle

Les boucles de contrôle CC industrielles localisées, les systèmes de manutention et les circuits internes de gestion des batteries des véhicules électriques utilisent des disjoncteurs unipolaires pour établir des zones d'alimentation distinctes et isolées en toute sécurité entre les modules de charge et le stockage principal de la batterie.

Spécifications techniques

La matrice suivante présente les limites de fonctionnement normalisées et les compositions de matériaux vérifiées sur nos bancs d'essais de contrôle qualité :

Avantages techniques fondamentaux

1. Extinction d'arc magnétique de 5 millisecondes

Les arcs à courant continu peuvent détruire les contacts en cuivre en une fraction de seconde si rien n’est fait pour les contrôler. Pour résoudre ce problème, notre disjoncteur CC unipolaire C65 intègre deux aimants permanents internes. Lorsqu'un défaut se produit et que les contacts se séparent, le champ magnétique éloigne l'arc des surfaces de contact et l'entraîne dans une grille de refroidissement en acier à 9 plaques. La grille se divise, refroidit et éteint l'arc en 5 millisecondes, minimisant ainsi l'usure des surfaces de contact.

2. Contrôle de surcharge bimétallique de haute précision

Les surcharges continues dégradent progressivement l'isolation des fils, créant ainsi un risque d'incendie grave. PUGAO (Mora) utilise des bandes bimétalliques calibrées constituées de deux métaux liés avec des taux de dilatation thermique différents. Une surintensité continue chauffe la bande, la faisant se plier de manière prévisible et déclencher le levier de déclenchement. Cette configuration mécanique évite les faux déclenchements provoqués par de brefs pics de démarrage tout en garantissant une isolation fiable lors de véritables surcharges.

3. Soudage par points automatisé

L'assemblage interne manuel peut conduire à des résistances de connexion variables et à des points de déclenchement incohérents. Notre usine de production utilise une ligne d’assemblage automatisée équipée d’unités automatisées de soudage par points. En fixant les shunts internes en cuivre et les mécanismes de déclenchement dans des positions précises, nous garantissons une résistance interne uniforme sur tous les cycles de production, évitant ainsi une surchauffe localisée à l'intérieur des armoires de distribution.

Installation sur le terrain

1. Isolez la source d'alimentation :Configuration de sécurité. Ouvrir le sectionneur solaire primaire ou le bloc fusible d'isolement de la batterie en amont. Utilisez un multimètre numérique calibré pour vérifier qu'il y a 0 V présent sur la ligne entrante avant de monter le matériel du disjoncteur CC 1 pôle C65.

2. Fixez sur le rail DIN :Assemblage du boîtier. Enclenchez la base du disjoncteur sur un rail DIN standard de 35 mm. Assurez-vous que les clips de rétention à ressort supérieur et inférieur se verrouillent fermement en position, empêchant tout mouvement lors de l'utilisation de la poignée à bascule.

3. Alignez les indicateurs de polarité :Étape critique. Les disjoncteurs CC sont directionnels. Localisez les indicateurs (+) et (-) marqués à côté des ports des terminaux. Le fil d'alimentation entrant positif doit entrer dans la borne d'entrée positive désignée. L'inversion de ce câblage empêche les aimants internes d'attirer l'arc électrique dans la grille de refroidissement.

4. Bornes du conducteur de couple :Vérification finale. Insérez proprement les conducteurs en cuivre dénudés dans les bornes du tunnel. Utilisez un tournevis dynamométrique calibré pour serrer les vis des bornes à 2,0–2,5 Nm. Des connexions desserrées provoquent un échauffement localisé et un déclenchement thermique prématuré.

FAQ technique et d'ingénierie

Pourquoi ce disjoncteur CC unipolaire ne peut-il pas être utilisé dans une ligne de distribution CA standard ?

Le système de suppression d'arc interne repose sur des aimants permanents directionnels. Dans un système AC, le courant alterne continuellement la direction 50 ou 60 fois par seconde. Ce courant alternatif force l'arc vers l'extérieur, vers le boîtier en plastique, plutôt que vers l'intérieur, dans la grille de refroidissement en acier, provoquant une défaillance catastrophique de la coque.

Qu'est-ce qui provoque la déformation ou la fonte d'un disjoncteur CC si la polarité du câblage est accidentellement inversée lors de l'installation sur site ?

Lorsque la polarité est inversée, le champ magnétique interne repousse l'arc électrique loin de la grille de refroidissement et le maintient directement sur les contacts en alliage d'argent. L'arc piégé génère des températures localisées supérieures à 1 000°C, faisant fondre les mécanismes internes et le boîtier en polymère PA66 au lieu de l'éteindre en toute sécurité.

Comment la température ambiante de fonctionnement à l’intérieur d’un boîtier de mixage scellé modifie-t-elle le seuil de déclenchement thermique ?

Nos bilames sont calibrées pour une température ambiante de base de 30°C. Si l'intérieur d'un boîtier de distribution scellé atteint 50 °C en raison de la lumière directe du soleil, la bande bimétallique à l'intérieur du disjoncteur CC unipolaire C65 se préchauffe, le faisant se déclencher à environ 85 % à 90 % de son courant nominal imprimé. Pour les environnements à haute température, nous recommandons de déclasser la charge ou d'ajuster le paramètre de sélection à la hausse.
