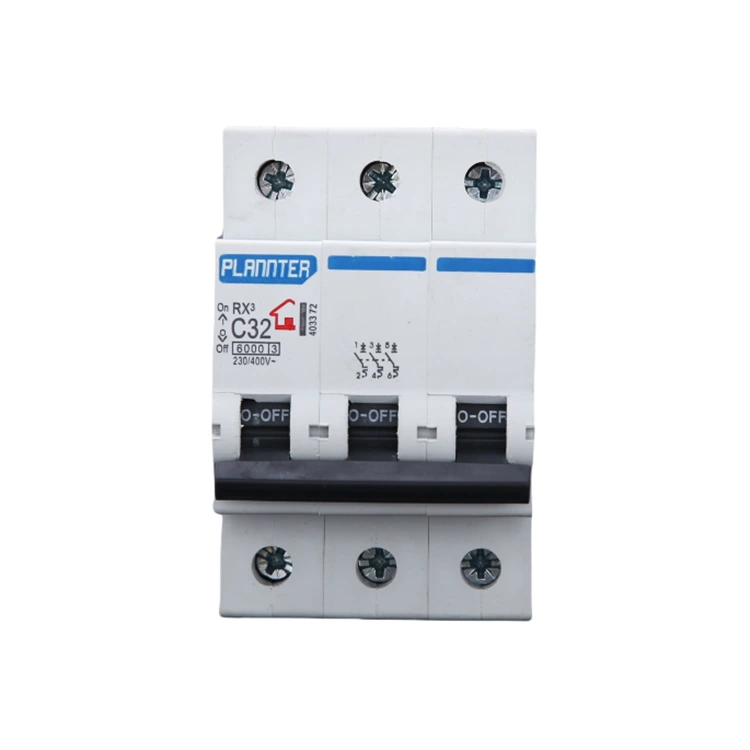

Le rôle des disjoncteurs miniatures

Disjoncteurs miniatures(MCB) sont des dispositifs de protection contre les surintensités largement utilisés dans les systèmes de distribution d'énergie basse tension, principalement pour la protection contre les surcharges et les courts-circuits et les opérations de commutation peu fréquentes. Leurs fonctions principales comprennent :

1. Protection contre les surcharges

Lorsque le courant de ligne dépasse un seuil défini (par exemple, un courant soutenu de 1,45 fois le courant nominal), le disjoncteur déconnecte le circuit via un mécanisme de déclenchement thermique, empêchant ainsi la surchauffe et les incendies causés par les fils. Par exemple, en été, lorsque la climatisation fonctionne pendant de longues périodes et que le courant dépasse la limite, le MCB peut s'activer rapidement.

2. Protection contre les courts-circuits

Lorsqu'un défaut de court-circuit génère un courant transitoire élevé, le déclencheur électromagnétique déconnecte rapidement le circuit en quelques millisecondes, limitant ainsi l'étendue du défaut. Dans les scénarios industriels, cette fonctionnalité peut éviter que les lignes de production ne soient paralysées par des courts-circuits.

3. Protection contre les sous-tensions (certains modèles)

Lorsque la tension chute de manière significative ou qu'une panne de courant se produit, le déclencheur à sous-tension libère son armature, coupant l'alimentation et nécessitant une réinitialisation manuelle pour empêcher l'équipement de fonctionner à des tensions anormales.

4. Commutation d'opération de ligne

Dans des conditions de fonctionnement normales, il peut être utilisé comme interrupteur marche/arrêt de circuit peu fréquent, adapté à la maintenance de l'équipement ou aux réglages temporaires de l'alimentation électrique.

00:00 L'importance des disjoncteurs miniatures

00:14 Systèmes de protection des circuits précoces

00:31 Avantages des disjoncteurs miniatures

00:41 Principes de fonctionnement des disjoncteurs miniatures

01:19 Mécanismes de protection contre les courts-circuits

01:31 Risques d'arc et composants d'extinction d'arc

01:48 Mécanismes de protection contre les surcharges

02:11 La différence entre court-circuit et surcharge

Scénarios d'application

Résidentiel : Protège les circuits tels que l'éclairage et les prises, chaque circuit nécessitant une configuration distincte (par exemple, 20 A pour une cuisine et 16 A pour un cordon d'éclairage).

Bâtiments commerciaux : Assure un fonctionnement stable des systèmes tels que les climatiseurs et les ascenseurs dans les centres commerciaux et les immeubles de bureaux.

Industriel : Fournit une protection de fin de ligne pour les équipements de production, formant un système de protection à plusieurs niveaux avec des équipements de qualité industrielle.disjoncteurs(tels que les MCCB).

Normes techniques

Doit être conforme à la norme T/CEEIA 255-2016 et à d'autres normes, exigeant une durée de vie mécanique de 4 000 cycles ou plus, une résistance d'isolation à des températures allant jusqu'à 750 °C et un marquage clair du courant nominal et du pouvoir de coupure.
