Protecteur de tension numérique 2P de type C avec triple affichage

Les acheteurs d'appareillages industriels recherchent des dispositifs de surveillance multifonctionnels qui permettent d'économiser de l'espace ferroviaire et de réduire la complexité du câblage sur le terrain. Construit avec précision par PUGAO (Mora), le protecteur de tension numérique 2P de type C à haut rendement avec triple affichage répond à cette intention de recherche avec un ensemble modulaire tout-en-un de 36 mm de large. Contrairement aux anciennes conceptions à double fenêtre, cette unité est dotée d'un capteur de courant interne intégré et d'un circuit de suivi des fuites haute résolution. Le microprocesseur intégré traite ces entrées simultanément, fournissant des plages de réglage indépendantes pour les défauts de surtension, de surintensité et de courant résiduel afin de garantir une protection complète des machines automatisées sensibles.

Que peut faire une interface à triple fenêtre pour votre efficacité de maintenance ?

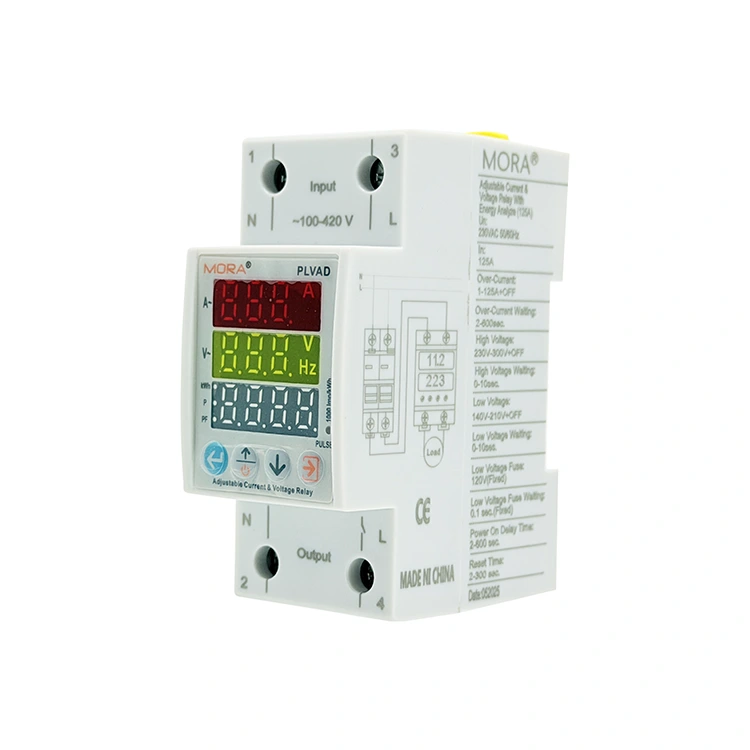

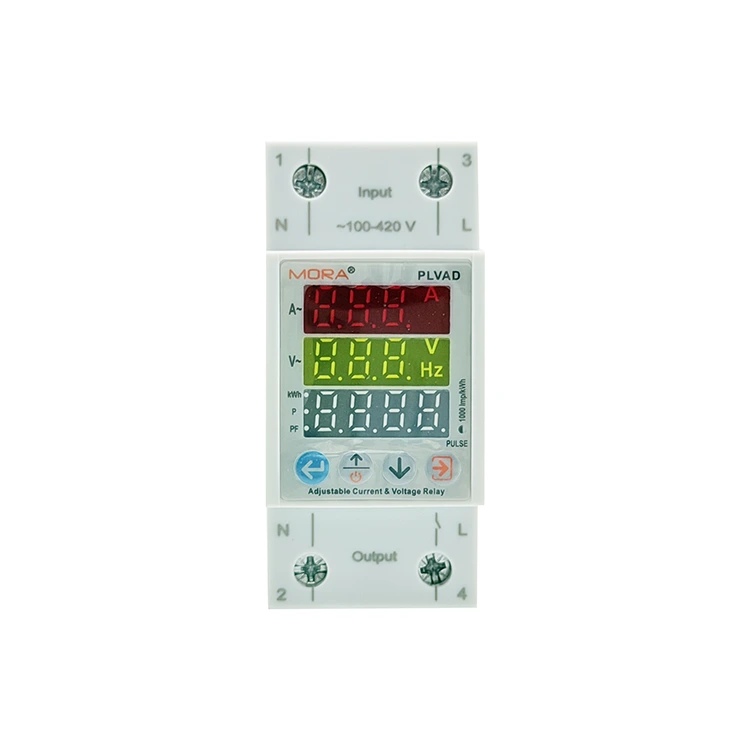

Les sous-panneaux d'automatisation modernes nécessitent des données électriques détaillées pour simplifier les diagnostics et éviter les temps d'arrêt. Le protecteur de tension numérique 2P de type C avec triple affichage utilise trois fenêtres d'affichage numérique indépendantes empilées qui affichent simultanément la tension de ligne (V), le courant de circuit actif (A) et les mesures de courant résiduel/puissance en temps réel. Cet affichage des données en temps réel élimine le besoin de parcourir manuellement les menus à l'aide des boutons de la façade, permettant aux équipes de maintenance de détecter instantanément les charges déséquilibrées, les courants harmoniques ou les défauts d'isolation avant qu'un défaut critique ne provoque un arrêt imprévu du système.

Paramètres de performances techniques

• Plage de tension de fonctionnement : 140 V à 300 V CA (50/60 Hz)

• Capacité de surveillance du courant (Iₘₐₓ) : 1 A à 63 A réglable (étape : 0,1 A)

• Spectre de sensibilité aux fuites : plage de 10 mA à 99 mA ou dérivation configurable

• Vitesse de rafraîchissement des données/précision : cycle d'échantillonnage ≤ 0,5 s/métrologie de classe 1.0

• Capacité de câblage des bornes : accepte jusqu'à 25 mm² de câble solide / 16 mm² de câble toronné flexible

• Conformité et certifications : certifié CE, conforme RoHS, fabriqué selon les normes CEI 60947-2, annexe B.

Suivi des fuites au sol en microsecondes

Surveillance de précision des fuites au niveau millimétrique : équipé d'un noyau professionnel de surveillance du courant résiduel, il prend en charge le suivi en temps réel du courant de défaut à la terre au niveau du milliampère, capturant avec précision les minuscules signaux de fuite causés par le vieillissement des fils, l'infiltration d'humidité et les dommages d'isolation.

Double prévention des incendies et des chocs électriques : il construit une barrière de protection de sécurité secondaire pour le circuit sur la base d'une protection contre les courts-circuits, empêchant efficacement les incendies électriques et les accidents de choc électrique causés par une défaillance d'isolation, et convient aux anciennes installations de câblage et aux scénarios industriels de haut niveau de sécurité.

Capteur de courant à faible perte intégré et protection contre les surintensités

Conception peu encombrante à détection intégrée : transformateur de courant de haute précision à faible résistance intégré, prend en charge la surveillance de courant de haute précision sur toute la plage de 0 à 63 A. Le protecteur de tension numérique 2P de type C avec triple affichage élimine le besoin de capteurs CT externes et de câblage auxiliaire, optimisant considérablement la disposition interne du boîtier de distribution et réduisant les coûts d'ingénierie.

Identification intelligente du courant d'appel : les utilisateurs peuvent personnaliser le seuil de déclenchement en cas de surintensité et le temps de retard. Le système peut automatiquement identifier et éviter le courant d'appel instantané pendant le démarrage du moteur, ne générera pas de déclenchements intempestifs et peut couper rapidement l'alimentation électrique en cas de véritables défauts de surcharge soutenus afin de protéger l'équipement du circuit.

Connexion stable à long terme

• Conception de câblage étanche aux gaz : les pinces en cuivre nickelé et les vis composites en acier M5 supportent un couple de câblage maximum de 2,5 Nm, avec une forte force de serrage.

• Anti-âge et anti-desserrage : de profondes dentelures antidérapantes sur la paroi interne du terminal mordent fermement dans le noyau du fil de cuivre, résolvant efficacement les défauts de contact lâches causés par le fluage du cuivre et les cycles thermiques à long terme, et maintenant un fonctionnement stable à faible résistance.

FAQ

Q : Pourquoi l'affichage actuel indique-t-il 0,0 A lorsque l'équipement à faible consommation fonctionne normalement ?

R : Le transformateur de courant intégré de ce modèle est calibré pour la surveillance de charge industrielle haute puissance, avec un seuil de détection minimum de 0,5 A. Le courant de fonctionnement des équipements de faible puissance tels que les petites lumières et les appareils électroniques de veille est inférieur à la limite de détection, l'écran affiche donc 0,0 A. Ce protecteur de tension numérique 2P de type C avec triple affichage est positionné pour la protection industrielle contre les charges élevées, et non pour la mesure des micro-courants des équipements de faible puissance.

Q : La fonction de protection contre les fuites peut-elle être désactivée pour les anciennes installations présentant des fuites de base élevées ?

R : Oui. Le seuil de courant résiduel peut être ajusté librement entre 10 et 99 mA ou désactivé manuellement via le menu de programmation pour éviter les déclenchements intempestifs causés par les fuites de base inhérentes aux anciennes lignes. Il est recommandé de le faire fonctionner par un électricien qualifié après avoir confirmé la sécurité du câblage sur site afin de garantir le respect des spécifications de sécurité de mise à la terre sur site.

Q : Les paramètres de tension et de courant personnalisés seront-ils perdus après une panne de courant ?

R : Aucune perte. Tous les seuils de protection et paramètres de fonctionnement définis par l'utilisateur sont solidifiés dans la puce non volatile EEPROM intégrée, aucune batterie de secours n'est requise. Les paramètres sont stockés de manière permanente et peuvent être automatiquement chargés pour reprendre le travail de protection après la récupération de l'alimentation du réseau.
