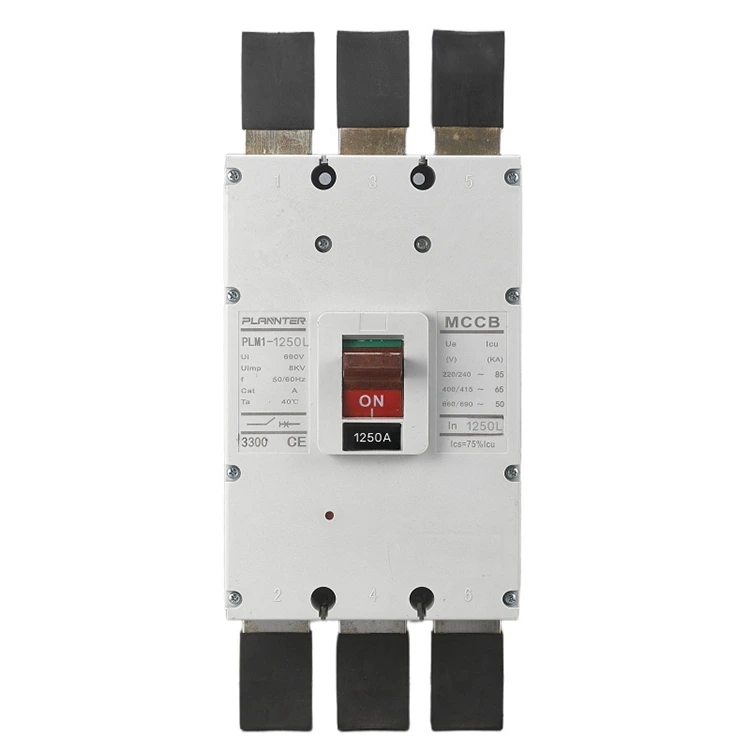

Disjoncteur à boîtier moulé AC 690 V

Qu'est-ce qu'un disjoncteur à boîtier moulé AC 690 V ?

UnDisjoncteur à boîtier moulé AC 690 Vest un dispositif de protection haute tension conçu pour protéger les circuits électriques contre les surcharges, les courts-circuits et les défauts. Contrairement aux disjoncteurs standard de 400 V, cette unité est conçue pour gérer des niveaux de tension plus élevés, ce qui la rend idéale pour réduire la taille des câbles et améliorer l'efficacité énergétique dans les applications industrielles lourdes et les grandes applications commerciales.

Spécification du produit

Principales caractéristiques et spécifications techniques

Tension et capacité

• Tension nominale :690 V CA (50/60 Hz).
• Courant de tenue de courte durée (Icw) :Évalué entre 85 kA/1s et 100 kA/1s, garantissant que l'unité reste intacte pendant les pics de court-circuit.
• Capacité de coupure de service (Ics) :75 % à 100 % d'Icu, permettant au disjoncteur de revenir en fonctionnement sans maintenance après élimination d'un défaut.

Notes actuelles

Disponible en différentes tailles de châssis, y compris des modèles à courant élevé jusqu'à1250A, adapté aux départs de distribution principaux.

Unités de déclenchement

Equipé de déclencheurs intelligents offrant une protection étagée :

• Retard de longue durée :Pour protection contre les surcharges (déclenchement à temps inverse).
• Court délai :Pour une coordination sélective lors de courts-circuits partiels.
• Fonctionnement instantané :Pour interruption critique de court-circuit (temps de coupure total de 15 ms à 30 ms).

Normes

Entièrement conforme aux normes CEI 60947-2 et GB, garantissant une compatibilité et une sécurité mondiales.

Avantages clés

Pourquoi choisir notreDisjoncteur à boîtier moulé AC 690 V?

• Stabilité supérieure :L'indice Icw élevé garantit la stabilité dynamique et thermique contre les courts-circuits soudains.
• Alimentation ininterrompue :La capacité Ics élevée signifie que le disjoncteur peut gérer un maximum de défauts et continuer à fonctionner, minimisant ainsi les temps d'arrêt.
• Protection sélective :Des réglages de déclenchement précis garantissent que seul le circuit défectueux est isolé, gardant ainsi la ligne principale sous tension.

Applications

Nos disjoncteurs sont essentiels pour la distribution centralisée d’énergie dans des environnements exigeants :

• Industrie lourde:Usines chimiques, aciéries et usines de fabrication automobile.
• Infrastructure critique :Salles de puissance centrales dans les grands hôpitaux et terminaux aéroportuaires.
• Grands bâtiments :Protéger les locaux techniques sensibles et distribuer l’électricité à des ailes entières du bâtiment.

Pourquoi choisir Pugao électrique ?

En tant que professionnelFabricantdansChine, nous pensons que les équipements de pointe sont le fondement de la qualité.

• Fabrication intelligente :Nous utilisons des bobineuses automatisées et des systèmes de moulage par injection de précision contrôlés par ordinateur.
• Qualité constante :Les boulons clés sont serrés avec des outils calibrés et chaque unité est testée pour la course, la pression de contact et le fonctionnement à pleine charge.
• Livraison rapide :Nos lignes de production efficaces nous permettent de livrer les commandes rapidement sans compromettre les performances.

FAQ

Quel est le pouvoir de coupure d'un MCCB 690V AC ?

Nos unités présentent généralement un pouvoir de coupure ultime (Icu) allant jusqu'à 100 kA et un pouvoir de coupure de service (Ics) de 75 à 100 % d'Icu.

Quels courants nominaux sont disponibles pour les MCCB 690 V ?

Nous proposons une large gamme de valeurs nominales, généralement de 100 A à 1 250 A ou 1 600 A, en fonction de la taille du châssis.

Quels sont les types de voyages courants ?

Les types courants incluent le thermomagnétique (TM) pour un usage général et l'électronique (basé sur un microprocesseur) pour une protection et une communication précises.

Les disjoncteurs 690 V sont-ils adaptés au courant continu ?

En général, non. Les disjoncteurs CA s'appuient sur le passage à zéro du courant pour éteindre les arcs. Les systèmes CC nécessitent des disjoncteurs spécifiques CC, sauf si le disjoncteur CA est explicitement déclassé et certifié pour une utilisation CC.

Où les MCCB 690 V sont-ils utilisés ?

Ils sont utilisés dans la distribution industrielle lourde, les énergies renouvelables (solaire/éolienne) et les grandes installations commerciales pour réduire les coûts de câbles et améliorer l'efficacité.

Quelle est la différence entre un MCCB 400 V et 690 V ?

Un MCCB de 690 V présente une résistance d'isolation et des capacités d'extinction d'arc plus élevées pour gérer en toute sécurité les contraintes de tension plus élevées.

Que signifient 3 pôles et 4 pôles ?

Les disjoncteurs tripolaires protègent trois phases (L1, L2, L3). Les disjoncteurs à 4 pôles protègent trois phases plus le conducteur neutre (N).
