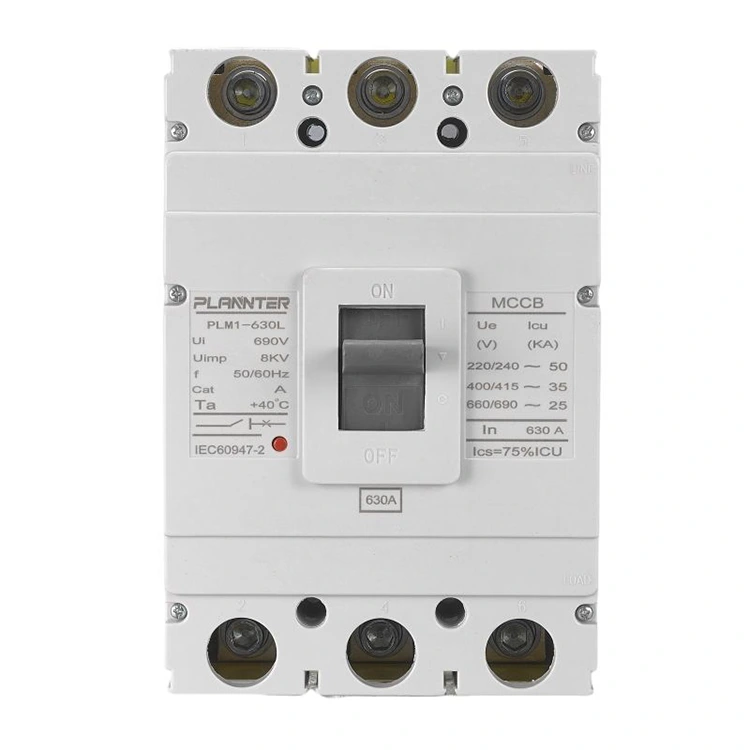

Disjoncteur de boîtier moulé industriel AC

En tant que leaderFournisseur chinoisavec 14 ans d'excellence en fabrication, PUGAO (Plannter Electric) propose leDisjoncteur de boîtier moulé industriel ACSérie 630A. Conçu pour la distribution d'énergie lourde, ce disjoncteur allie un pouvoir de coupure élevé et une durabilité rigoureuse pour protéger les infrastructures électriques à grande échelle.

Qu'est-ce qu'un disjoncteur à boîtier moulé AC industriel ?

LeDisjoncteur de boîtier moulé industriel ACest un dispositif de protection de grande capacité conçu pour gérer des charges à courant élevé tout en offrant une défense précise contre les surcharges et les courts-circuits. Il agit comme la principale barrière de sécurité dans les réseaux industriels, garantissant que les équipements en aval restent protégés même dans des conditions de panne extrêmes.

Conception du boîtier : isolation et durabilité supérieures

• Boîtier moulé :Construit avec des matériaux composites ignifuges à haute résistance qui offrent une résistance diélectrique exceptionnelle.
• Encombrement compact :La conception optimisée permet une installation haute densité dans les appareillages de commutation et les armoires de puissance sans compromettre la dissipation thermique.
• Résilience environnementale :Le boîtier est scellé pour protéger le mécanisme interne de la poussière industrielle, de l'humidité et des vapeurs chimiques.

Valeurs nominales actuelles : optimisé pour les charges lourdes

NotreDisjoncteur de boîtier moulé industriel ACest spécialement conçu pour les applications à forte demande :

• Courant nominal :630A, idéal pour les tableaux de distribution principaux et les grosses machines.
• Capacité de coupure :Dispose d'un Ics (capacité de coupure de service nominale) élevé de 50 kA et d'un Icu (capacité de coupure ultime) de 65 kA, garantissant que l'unité reste opérationnelle même après l'interruption de défauts graves.
• Fonctionnement stable :Calibré pour rester stable à 1,05 fois le courant nominal afin d'éviter les déclenchements intempestifs dans les environnements industriels très fréquentés.

Mécanisme : précision et réponse rapide

Le mécanisme interne duDisjoncteur de boîtier moulé industriel ACest conçu pour la précision et la longévité :

• Déclenchement instantané réglable :Les paramètres de déclenchement magnétique (Im) peuvent être ajustés de 3,15 kA à 6,3 kA pour correspondre à des impédances de ligne spécifiques.
• Interruption ultra-rapide :Capable d'éteindre les arcs et de déconnecter les circuits en 20 ms lors d'un événement de court-circuit.
• Endurance testée :Confirmé pour une durée de vie mécanique de 20 000 opérations et une durée de vie électrique de 5 000 cycles à pleine charge de 630 A.
• Tenue de courte durée :Peut supporter des impulsions de courant élevé de 55 kA pendant 1 seconde, offrant une excellente stabilité dynamique et thermique.

Principales caractéristiques et caractéristiques

LeDisjoncteur de boîtier moulé industriel ACLa série 630A est conçue pour répondre aux exigences rigoureuses des infrastructures modernes. De l'ingénierie de précision à la flexibilité modulaire, ces fonctionnalités garantissent que vos systèmes électriques restent sûrs, efficaces et conformes aux normes internationales.

1. Capacité d'interruption élevée

NotreDisjoncteur de boîtier moulé industriel ACest conçu pour gérer les défauts électriques extrêmes sans panne.

• Performances Icu/Ic :Atteignant un pouvoir de coupure ultime jusqu'à 65 kA, avec un pouvoir de coupure de service (Ics) maintenu à 50 kA.
• Isolement d'anomalie:Éteint rapidement les arcs en 20 ms pour éviter d’endommager les machines industrielles en aval.

2. Paramètres de voyage réglables

La flexibilité est essentielle dans les environnements industriels. LeDisjoncteur de boîtier moulé industriel ACpermet un réglage précis pour éviter les déclenchements intempestifs tout en conservant une barrière de protection solide.

• Ajustement de surcharge :Fonctionnement stable à 1,05x courant nominal ; déconnexion fiable en une heure à 1,3x courant nominal.
• Déclenchement magnétique instantané :Paramètres réglables (Im) allant de 3,15 kA à 6,3 kA pour s'adapter à différentes impédances de ligne.

3. Déclencheurs thermomagnétiques et électroniques

En tant que professionnelFournisseur chinois, nous proposons diverses technologies de déclenchement pour répondre à différents profils de protection :

• Thermique-Magnétique :Protection bimétallique et électromagnétique fiable pour les charges industrielles standards.
• Déplacement électronique (en option) :Précision améliorée pour les réseaux de distribution d’énergie complexes nécessitant une logique numérique et des temps de réponse plus rapides.

4. Large plage de courant

Le châssis 630 A constitue une solution robuste pour les besoins de puissance moyens à importants, garantissant une protection cohérente sur un large spectre de charges et de lignes connectées dans votre réseau de distribution.

5. Conception compacte et modulaire

L’efficacité de l’espace est essentielle dans les appareillages de commutation modernes. LeDisjoncteur de boîtier moulé industriel ACdispose d'un boîtier moulé à haute résistance qui maximise la rigidité diélectrique tout en minimisant l'encombrement global pour les installations d'armoires à haute densité.

6. Protection multipolaire

Notre conception standard à 3 pôles garantit un fonctionnement synchronisé sur toutes les phases. Ce mécanisme lié est essentiel pour protéger les moteurs triphasés et garantir une isolation complète du système en cas de panne.

7. Accessoires et communication

Améliorez votreDisjoncteur de boîtier moulé industriel ACavec une variété d’accessoires installables sur site :

• Déclencheurs shunt et déclencheurs de sous-tension :Pour l'arrêt d'urgence à distance et la surveillance de la tension.
• Contacts auxiliaires et d'alarme :Pour un retour d'état en temps réel vers les salles de contrôle centralisées ou les automates.

8. Robustesse environnementale

Fabriqué dans notreUsine de Chinesoumis à des contrôles de qualité ISO9001 stricts, ces disjoncteurs sont testés pour :

• Stabilité dynamique et thermique :Capable de résister à des impulsions à court terme de 55 kA pendant 1 seconde.
• Longévité:Endurance mécanique éprouvée de 20 000 opérations et 5 000 cycles électriques à pleine charge.

FAQ

Quelle est la différence entre un MCCB industriel et commercial ?

Bien que les deux assurent une protection des circuits, unDisjoncteur de boîtier moulé industriel ACest spécialement conçu pour les tâches plus lourdes par rapport aux unités de qualité commerciale :

• Gestion de la tension/courant :Les modèles industriels, comme notre série 630A, sont conçus pour des charges continues plus élevées et des capacités de coupure en court-circuit nettement plus élevées (jusqu'à 65 kA).
• Robustesse :Les unités industrielles présentent une stabilité thermique et dynamique améliorée pour résister aux impulsions de courant élevé (par exemple, 55 kA pendant 1 seconde) courantes dans les paramètres d'usine.
• Ajustabilité :Contrairement aux disjoncteurs commerciaux à réglage fixe, les versions industrielles offrent de larges plages de réglage pour les déclenchements thermiques et magnétiques afin de s'adapter à diverses machines.

Quelles sont les applications courantes des MCCB industriels ?

LeDisjoncteur de boîtier moulé industriel ACest un composant polyvalent trouvé dans divers environnements à forte demande :

• Protection du moteur :Idéal pour protéger les gros moteurs triphasés, en gérant des courants d'appel élevés sans déclenchement intempestif tout en offrant une protection précise contre les surcharges.
• Tableaux et Standards :Agit comme la principale unité de protection entrante ou sortante dans les tableaux de distribution, assurant la sécurité de circuits de dérivation entiers.
• Automatisation industrielle :Intégré dans des lignes de production complexes et des systèmes contrôlés par PLC pour fournir une isolation électrique fiable et automatisée en cas de pannes électriques.

Quelle est la différence entre un MCCB et un ACB ?

Comprendre la distinction est essentiel pour sélectionner la bonne protection pour votre installation :

• Rôle:Un MCCB (disjoncteur à boîtier moulé) est généralement utilisé pour des courants allant jusqu'à 1 600 A et offre une conception compacte et étanche. Un ACB (Air Circuit Breaker) est utilisé pour des applications à courant beaucoup plus élevé (jusqu'à 6 300 A) et sert généralement de disjoncteur d'arrivée principal pour une installation entière.
• Entretien:LeDisjoncteur de boîtier moulé industriel ACest en grande partie sans entretien grâce à sa conception en « boîtier moulé » scellé. En revanche, les ACB ont des pièces internes accessibles qui nécessitent une lubrification régulière et une inspection des contacts.

Pourquoi choisir le disjoncteur à boîtier moulé AC industriel PUGAO ?

En tant que fournisseur professionnel basé en Chine, PUGAO s'appuie sur 14 années d'expertise en fabrication pour proposer des disjoncteurs industriels à boîtier moulé CA, le choix préféré pour les systèmes de distribution d'énergie dans le monde entier :

Performances de coupure exceptionnelles : dotés d'un pouvoir de coupure ultime (Icu) allant jusqu'à 65 kA et d'un pouvoir de coupure de service (Ics) de 50 kA, ces disjoncteurs garantissent que l'équipement reste pleinement opérationnel et efficace même après avoir éliminé les défauts de court-circuit, réduisant ainsi considérablement les coûts de remplacement.

Mécanismes de protection précis : avec un déclenchement thermomagnétique stable, les unités restent insensibles aux déclenchements intempestifs à 1,05 fois le courant nominal ; de plus, ils offrent un temps de réponse instantané aux courts-circuits inférieur à 20 ms, établissant ainsi une ligne de défense robuste pour vos charges industrielles.

Extreme Industrial Durability:Having passed rigorous testing, these breakers offer a mechanical lifespan of 20,000 cycles and an electrical lifespan of 5,000 cycles under full load conditions, while also capable of withstanding short-time thermal stability surges of 55kA for 1 second.

Système de fabrication complet : Bénéficiant des avantages géographiques de notre usine basée en Chine, nous adhérons strictement aux normes ISO 9001 et intégrons une technologie d'inspection par vision industrielle pour prendre en charge la personnalisation OEM/ODM, garantissant ainsi la qualité et la fiabilité constantes de chaque produit que nous livrons.
