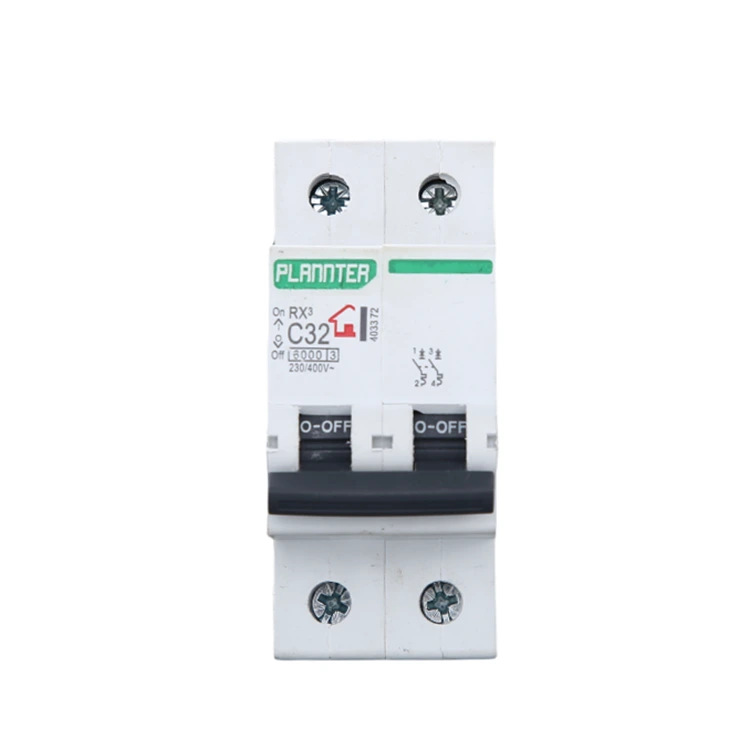

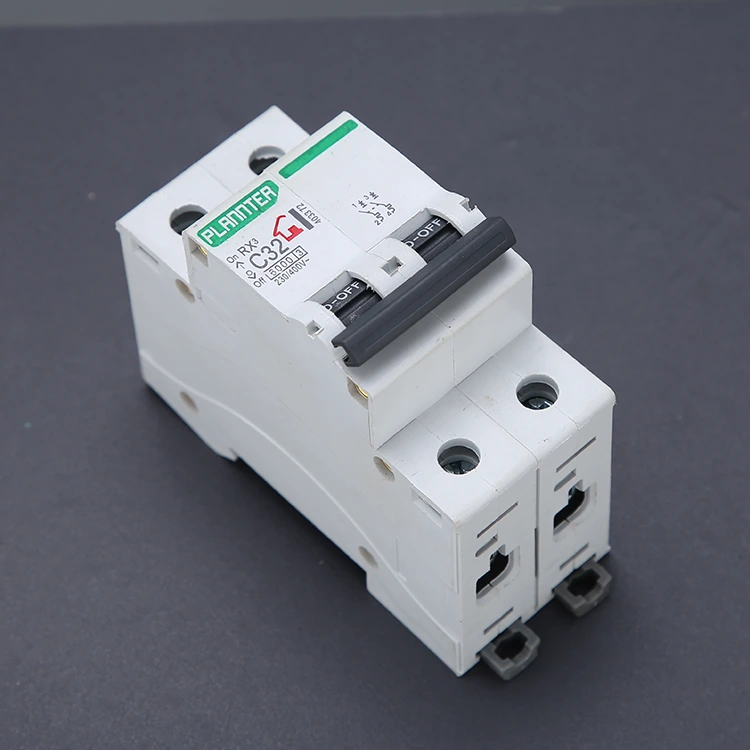

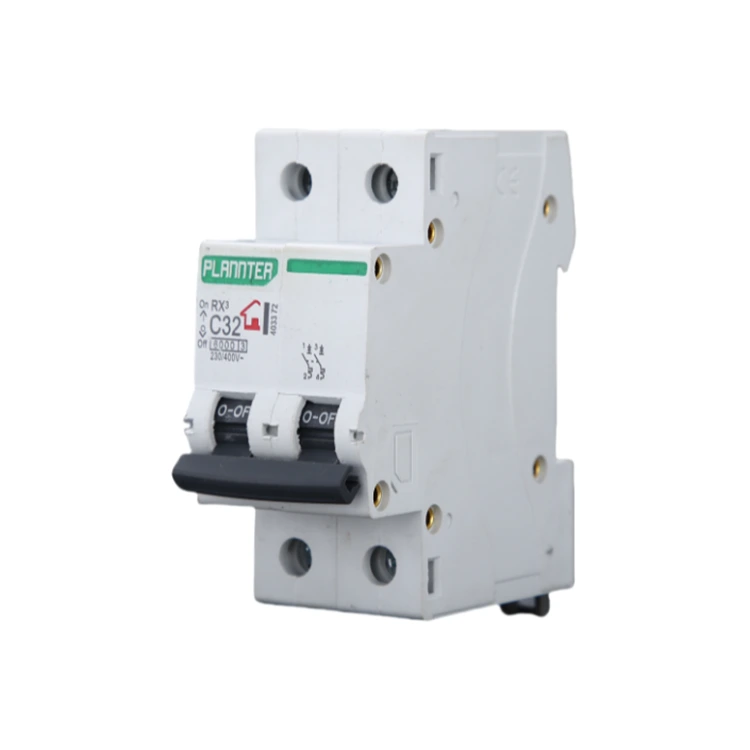

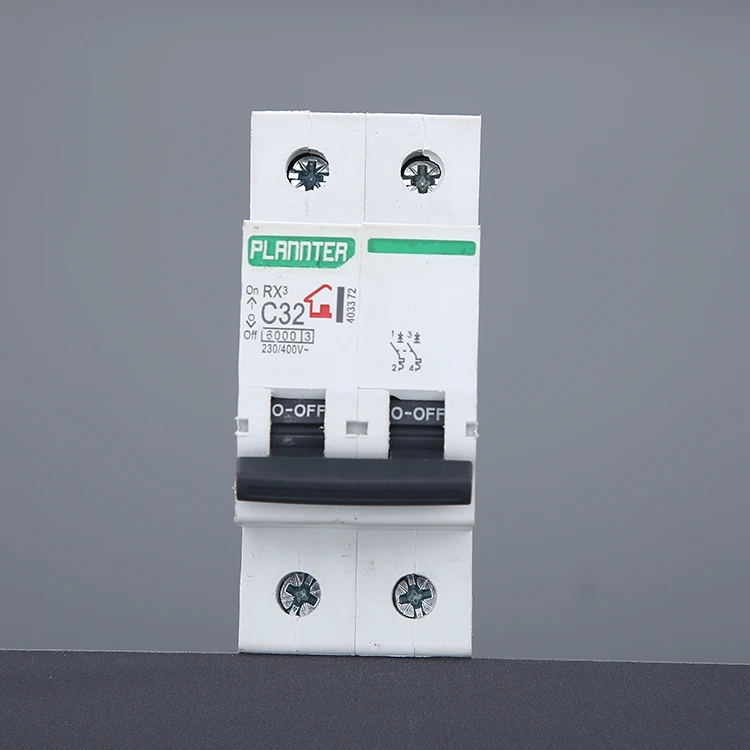

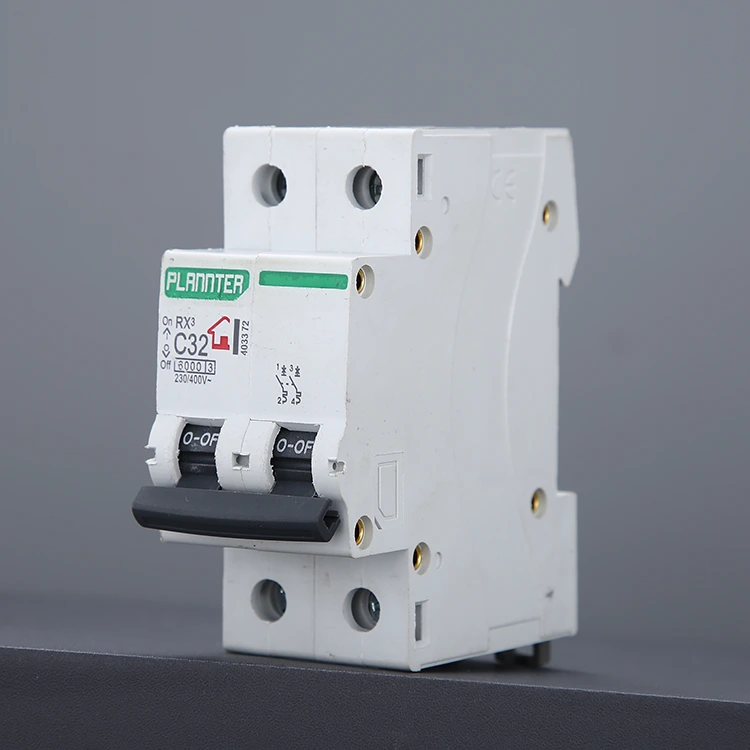

Disjoncteur pneumatique DZ47

Le disjoncteur à interrupteur pneumatique DZ47 de haute qualité proposé par l'usine PUGAO (Plannter Electric), est une sorte de dispositif de protection électrique utilisé dans les circuits CA, avec deux pôles indépendants, capable de couper le fil d'incendie et le fil zéro dans le circuit en même temps. Il surveille le changement de courant dans le circuit en temps réel grâce au mécanisme de dénudage magnétique thermique intégré ou au mécanisme de dénudage électronique, et lorsque le circuit est surchargé, court-circuité et autres conditions anormales, le disjoncteur à interrupteur pneumatique DZ47 peut être rapidement et automatiquement déconnecté pour couper l'alimentation électrique, évitant ainsi les dommages à l'équipement, les incendies de circuit et autres accidents de sécurité. Les produits fabriqués par PUGAO sont strictement conformes aux certificats CE, CCC et ISO9001.

Principe de fonctionnement

Le disjoncteur pneumatique DZ47 est un produit hautement standardisé. Le processus de fabrication mature et la technologie avancée de PUGAO utilisent trois principes de fonctionnement fondamentaux : le déclenchement thermique, le déclenchement magnétique et l'extinction de l'arc aérien. Nos produits offrent une protection fiable à des milliers de systèmes électriques dans le monde.

1. Voyage thermal

Le disjoncteur contient un bilame composé de deux métaux avec des coefficients de dilatation thermique différents. Lorsque le courant du circuit dépasse la valeur nominale mais n'a pas encore atteint le niveau de court-circuit, la chaleur générée par le courant fait plier le bilame d'un côté.

Après s'être plié à un angle prédéfini, il déclenche une liaison mécanique, provoquant le déclenchement du disjoncteur. Tirant parti de 14 années d'expérience accumulée en matière d'étalonnage, notre bande bimétallique est fabriquée dans un matériau de haute pureté, ce qui entraîne une réponse sensible et cohérente aux fluctuations de courant.

2. Voyage magnétique

Le disjoncteur contient une bobine électromagnétique. Lorsqu'un court-circuit se produit, le courant augmente instantanément jusqu'à plusieurs fois, voire des dizaines de fois, la valeur normale. Cet énorme courant génère un puissant champ magnétique dans la bobine, attirant instantanément l’induit de l’électro-aimant comme un piston.

L'induit a un impact direct sur le mécanisme de déclenchement, réalisant une coupure de courant instantanée de l'ordre de la milliseconde.

Notre usine utilise du cuivre à haute conductivité et un processus de soudage par points entièrement automatisé pour garantir que le mécanisme ne se bloque pas ou ne tombe pas en panne sous l'impact d'un courant à haute fréquence.

3. Système d'extinction d'arc

Au moment où les contacts se séparent, le courant haute tension décompose l'air, générant un arc à haute température, qui est aspiré dans une chambre d'extinction d'arc spécialement conçue. Plusieurs couches de grilles métalliques divisent l'arc en plusieurs petits segments, le refroidissant et l'éteignant rapidement pour éviter les contacts brûlés.

Notre série DZ47 optimise la densité de disposition de la grille d'extinction d'arc, protégeant efficacement les composants internes même dans des conditions de déclenchement fréquentes.

Avantages techniques

Le disjoncteur pneumatique DZ47 de PUGAO utilise une technologie de déconnexion thermomagnétique haute performance pour garantir un fonctionnement précis et fiable dans une variété de conditions de fonctionnement complexes. Le produit présente les principaux avantages suivants :

Pouvoir de coupure élevé : le modèle standard a un pouvoir de coupure allant jusqu'à 6 kA, ce qui répond aux exigences de protection contre les courts-circuits des réseaux électriques urbains et des environnements industriels.

Large applicabilité de tension : prend en charge le système AC 230/400 V, forte compatibilité, applicable à une variété de normes de réseau électrique nationales et régionales.

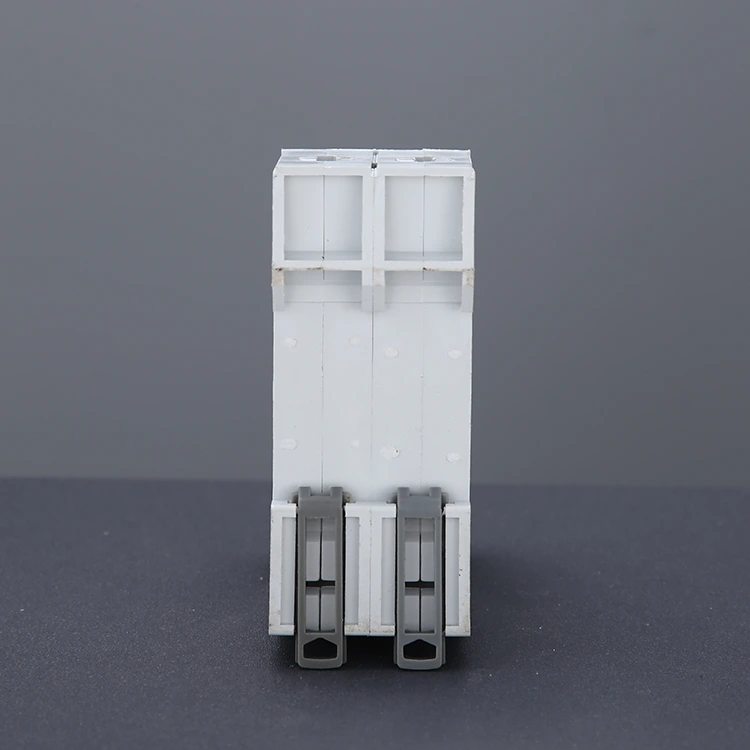

Conception modulaire : taille compacte, supporte le montage sur rail DIN, facile à intégrer dans toutes sortes de boîtes de distribution et d'armoires de commande.

Forte capacité d'extinction d'arc : le disjoncteur à interrupteur pneumatique DZ47 adopte une structure combinant une entretoise en céramique multicouche et une grille d'extinction d'arc métallique, qui supprime efficacement l'arc et prolonge la durée de vie.

Longue durée de vie mécanique : après des tests rigoureux, la durée de vie mécanique peut atteindre plus de 10 000 fois.

FAQ

Q : Les disjoncteurs de la série DZ47 peuvent-ils être utilisés dans les systèmes CC ?

R : Non. La série DZ47 est un interrupteur pneumatique conçu spécifiquement pour le courant alternatif. Le courant alternatif (AC) a une caractéristique de passage à zéro et sa grille d'extinction d'arc interne éteint efficacement les arcs.

Le courant continu (DC) n’a pas de caractéristique de passage à zéro. L'utilisation d'un disjoncteur CA peut provoquer des arcs non éteints, pouvant potentiellement provoquer un incendie. Si vous avez des besoins en matière de système solaire ou de batterie, veuillez nous contacter pour connaître les spécifications spécifiques du disjoncteur CC.

Q : Comment puis-je choisir entre les trois courbes de déclenchement différentes (B, C et D) ?

R : La sélection dépend de votre type de charge :

Type B (3-5In) : convient aux charges à faible courant d'appel, telles que les radiateurs purement résistifs et les équipements informatiques.

Type C (5-10In) : La spécification la plus courante, adaptée aux luminaires, aux appareils électroménagers généraux et à la distribution d'énergie commerciale.

Type D (10-14In) : convient aux équipements avec des courants de démarrage extrêmement élevés, tels que les petits moteurs, les compresseurs ou les transformateurs industriels.

Pugao dispose d'une équipe technique professionnelle qui peut fournir des conseils de sélection précis basés sur vos dessins techniques. Contactez-nous pour nous faire part de vos besoins et obtenir un devis gratuit !

Pour d'autres questions techniques, veuillez consulter immédiatement nos ingénieurs ; nous répondrons rapidement.
