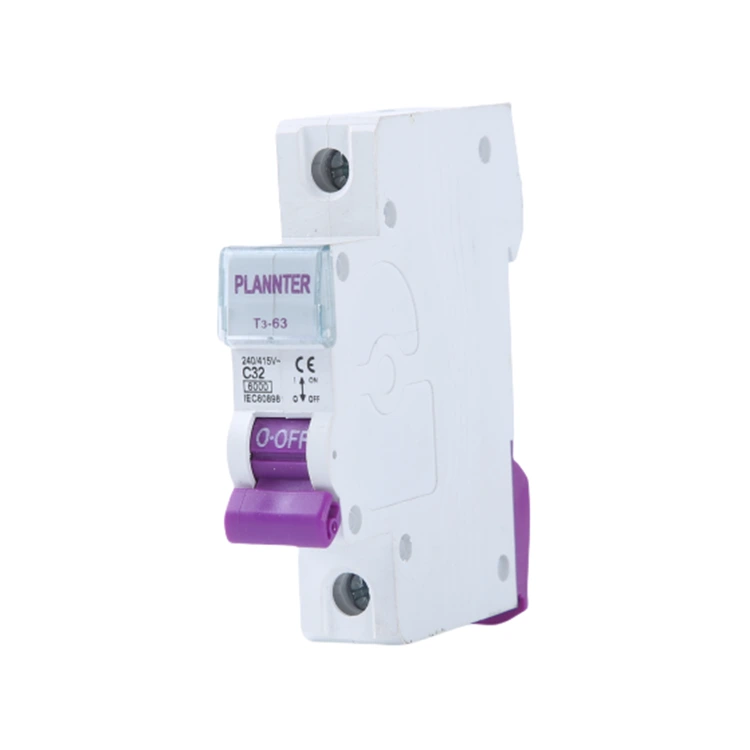

Disjoncteur CA 1 pôle

PUGAO (Plannter Electric) est un fabricant et fournisseur professionnel en Chine. En tant que l'un de nos produits avancés, ce disjoncteur CA à 1 pôle convient aux circuits CA 50 Hz, 230 V (monophasé), offrant une protection contre les surcharges et les courts-circuits. Il est moins coûteux et est principalement utilisé dans les circuits basse tension. Il est conçu pour protéger les équipements électriques et la sécurité personnelle en coupant le circuit.

Qu'est-ce qu'un disjoncteur unipolaire ?

PUGAO est spécialisé dans les disjoncteurs et le disjoncteur CA unipolaire est l'un de nos types de produits. Ses principaux avantages sont sa petite taille et son encombrement d’installation minimal.

1P, ou unipolaire, fait référence à un disjoncteur avec un seul bornier, utilisé pour contrôler un fil sous tension monophasé. Il convient aux circuits d'éclairage domestique ordinaires ou aux équipements de faible puissance, protégeant le circuit des surcharges, des courts-circuits et d'autres défauts électriques potentiels. Il s’agit d’une option relativement peu coûteuse et rentable, et nous avons des projets impliquant diverses applications de distribution d’énergie résidentielles, commerciales et industrielles.

Attention cependant : lors du choix d'un disjoncteur, vous devez également tenir compte de la situation réelle et choisir le dispositif de protection unipolaire ou multipolaire approprié. Ne choisissez pas aveuglément en fonction des avantages ou du prix.

Fonctions principales

Le disjoncteur CA unipolaire offre une protection efficace pour les circuits CA monophasés grâce à une double protection thermique et magnétique.

1. Protection contre les surcharges

Le disjoncteur intègre un bilame de haute précision. Lorsque trop d'appareils sont connectés au circuit, ce qui fait que le courant dépasse la valeur nominale, la chaleur générée par le courant provoque la flexion du bilame.

Cette fonction de déclenchement retardé identifie avec précision les surcharges continues, empêchant la couche isolante des fils de s'enflammer spontanément en raison de températures élevées prolongées.

2. Protection instantanée contre les courts-circuits

Le produit intègre une bobine électromagnétique haute performance. En cas de court-circuit, la surtension instantanée du courant génère un puissant champ magnétique, déclenchant le fonctionnement du levier de déclenchement en quelques secondes.

Grâce à notre conception et à nos tests, le disjoncteur unipolaire atteint une vitesse de réponse de l'ordre de la milliseconde, coupant l'alimentation dès qu'une étincelle électrique se produit. Cela protège non seulement le circuit, mais protège également les appareils électroménagers intelligents, les serveurs et les équipements de contrôle industriel coûteux en aval contre les dommages causés par les surtensions.

3. Système d'extinction d'arc à haute efficacité

En plus de la conception de protection thermique et magnétique, ce disjoncteur AC est également équipé d'une grille d'extinction d'arc métallique multicouche. L'arc électrique généré au moment de la déconnexion est rapidement aspiré dans le réseau pour être segmenté, refroidi et éteint.

Le système d'extinction d'arc réduit efficacement l'érosion des contacts. Grâce au processus de soudage par points entièrement automatisé de PUGAO, les contacts sont plus durables, conservant une résistance de contact extrêmement faible et une excellente conductivité même après plusieurs déclenchements sur défaut.

Principales caractéristiques du disjoncteur CA PUGAO

Nous fournissons un service de solutions personnalisées et prenons en charge une tension d'isolation élevée jusqu'à 400 V CA pour fournir une isolation électrique et une protection contre les fuites.

Nous pouvons fournir des solutions satisfaisantes en fonction de vos exigences en matière de paramètres. Fournir des disjoncteurs 6A-63A, à titre d'exemple, comme un système d'énergie solaire, ou une distribution d'énergie résidentielle quotidienne peut être satisfait.

Pas besoin de vous soucier de la sécurité, haute sécurité, si la tension est surchargée, l'alimentation électrique sera automatiquement coupée, ce qui réduira le risque d'incendie.

Nos disjoncteurs CA unipolaires sont tous conformes en usine aux certifications CE, CCC et ISO. Chaque processus de production a été rigoureusement testé pour répondre aux normes de qualité internationales.

Dépannage et solutions courants

PUGAO, en tant que fabricant de disjoncteurs CA unipolaires, fournit des services d'assistance technique associés. Des conseils techniques à distance sont disponibles si des problèmes de produit surviennent. Des instructions complètes d'installation et de maintenance, y compris les défauts courants et les solutions, seront incluses dans la livraison de votre produit.

1. Déclenchements fréquents et inexpliqués du disjoncteur

Causes possibles: Surcharge ou température ambiante trop élevée.

La puissance totale des appareils connectés à la ligne dépasse la valeur nominale du disjoncteur, ou le disjoncteur a fonctionné pendant une longue période dans un boîtier de distribution fermé à haute température, provoquant le déclenchement prématuré de la plaque métallique de protection thermique.

Solution: Veuillez vérifier la charge de ligne. Nous vous recommandons de passer à un courant nominal plus élevé et de vous assurer que le diamètre du fil est compatible.

Si des facteurs environnementaux en sont la cause, nous recommandons d'améliorer la ventilation du boîtier de distribution. Les produits PUGAO sont conçus en tenant compte de l’augmentation de la température. Si l’environnement est extrême, veuillez nous contacter pour des ajustements d’adaptation appropriés lors de la phase de sélection et de développement de la solution.

2. Surchauffe ou odeur de brûlé aux terminaux

Causes possibles: Sertissage lâche ou diamètre de fil incorrect.

Les vis desserrées augmentent la résistance de contact ; les fils fins provoquent des températures élevées au point de connexion sous un courant élevé. Ces deux situations peuvent entraîner des problèmes.

Solution: Coupez immédiatement l'alimentation, vérifiez et resserrez les vis de câblage. Nos produits utilisent des bornes de type tunnel épaissies avec un couple de conception élevé ; nous vous recommandons d'utiliser un tournevis isolé professionnel pour serrer à la valeur standard. Assurez-vous que le fil est entièrement inséré dans le trou de la borne sans noyau de fil exposé.

3. La poignée ne peut pas être fermée, ne peut pas être relevée

Causes possibles: Court-circuit persistant ou blocage du mécanisme.

Un court-circuit existe toujours dans le circuit. Le mécanisme de déclenchement magnétique refuse de force de se fermer pour des raisons de sécurité, ou la chambre d'extinction d'arc interne pourrait être endommagée par une surtension importante.

Solution: Ne forcez pas la fermeture du circuit dans cette situation ! Tout d’abord, vérifiez s’il y a des courts-circuits dans les appareils en aval ou des dommages au câblage.

Si le circuit ne peut toujours pas être fermé après avoir exclu les défauts externes, le disjoncteur 1P AC a rempli sa mission de protection. Pour confirmer davantage l'état du produit, un remplacement peut être nécessaire. Planificateur de contacts.

4. L'équipement en aval n'est plus alimenté après la fermeture de l'interrupteur

Causes possibles: Câblage incorrect ou défaillance du mécanisme interne.

Les lignes entrantes et sortantes sont inversées ou le serre-fil est sur l'isolation ; bien que la poignée soit en position ON, les contacts internes ne sont pas fermés.

Solution: Utilisez un multimètre pour mesurer la tension aux bornes de sortie et vérifiez si le serre-fil appuie sur l'isolation du fil.

Chaque produit PUGAO est soumis à des tests de polarité et de continuité sur un établi automatisé. S'il n'y a toujours pas de tension malgré un câblage correct, veuillez contacter notre équipe d'assistance technique.

FAQ :

Acceptez-vous un service personnalisé ?

Oui, nous avons plus de 10 ans d’expérience dans l’industrie des disjoncteurs CA unipolaires. Nous fournissons un service OEM/ODM et pouvons imprimer le logo de votre marque sur les produits. Nous pouvons également fournir des solutions personnalisées en fonction de vos dessins et exigences en matière de paramètres.

Quel est votre délai de livraison ?

Cela dépend des besoins et de la quantité des produits que vous achetez.
