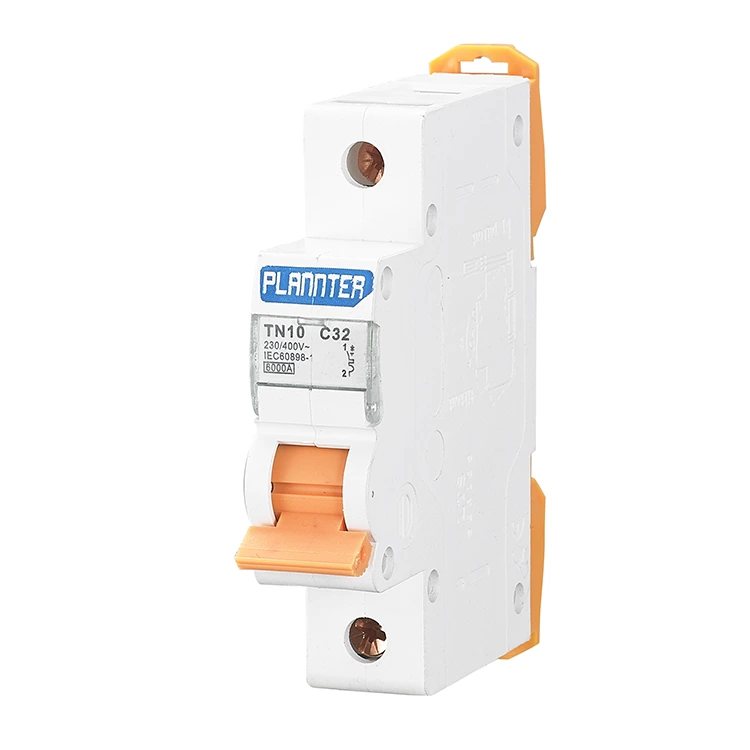

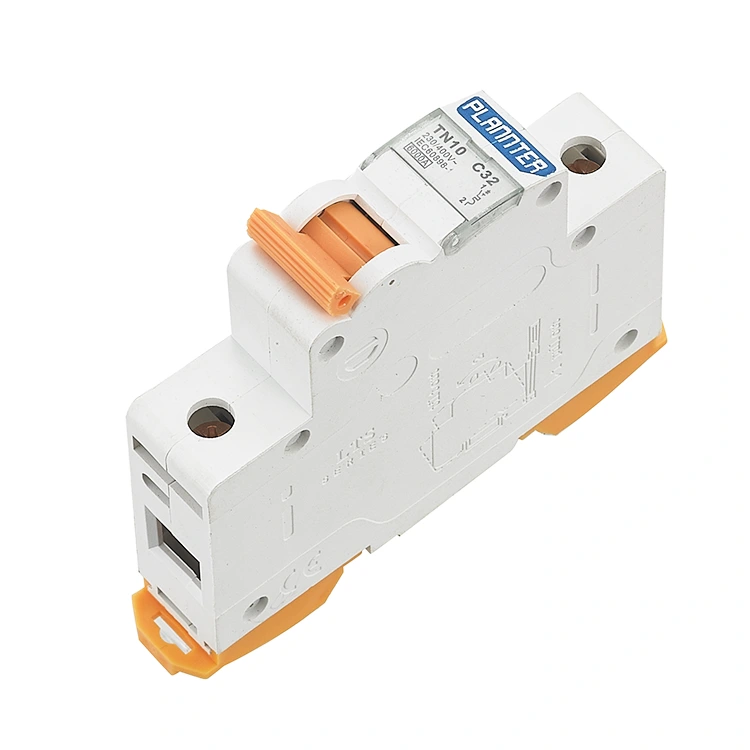

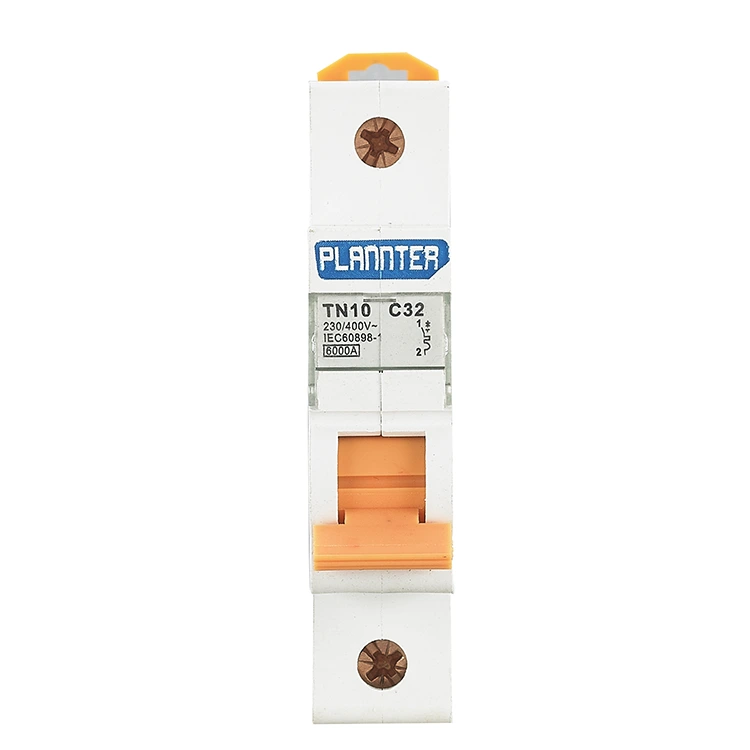

Disjoncteurs pour la protection contre les courts-circuits

Un disjoncteur pour la protection contre les courts-circuits est un appareil de distribution d'énergie basse tension. Il est équipé d'un dispositif d'extinction d'arc qui protège efficacement le circuit. Dans les environnements domestiques et industriels, les disjoncteurs jouent un rôle similaire à la combinaison de composants électriques tels que les interrupteurs à couteau, les fusibles et les relais thermiques pour garantir le fonctionnement sûr des circuits.

Principe de fonctionnement

En interne, le disjoncteur comporte deux mécanismes de protection principaux : un bilame conçu pour faire face aux surcharges progressives et une bobine électromagnétique dédiée à la gestion des courts-circuits. Pour assurer la déconnexion automatique du circuit en quelques millisecondes, l'appareil exécute la séquence opérationnelle suivante lors de son déclenchement :

Détection instantanée: Lorsqu'un court-circuit se produit, une poussée massive de courant circule à travers la bobine située à l'intérieur du disjoncteur.

Génération de force magnétique: Conformément aux principes de l'induction électromagnétique, ce courant exceptionnellement élevé génère instantanément un champ magnétique extrêmement puissant.

Impact mécanique: La force générée par ce champ magnétique agit comme un marteau lourd, délivrant un impact instantané sur le mécanisme de déclenchement.

Déconnexion rapide: Les contacts électriques sont ouverts de force en quelques millisecondes, interrompant brusquement le flux de courant et empêchant ainsi le câblage de fondre en raison d'une chaleur extrême ou de prendre feu.

Types de pôles de disjoncteur

1. Disjoncteurs unipolaires: Les disjoncteurs pour protections contre les courts-circuits n'ont qu'un seul contact de commutation et sont principalement utilisés pour les circuits monophasés, tels que les circuits d'éclairage ou les prises de courant dans la maison.

2. Disjoncteurs bipolaires: les disjoncteurs bipolaires disposent de deux contacts de commutation pour contrôler les fils de phase et de neutre. Les disjoncteurs bipolaires sont généralement utilisés dans les scénarios où les fils de phase et neutre doivent être contrôlés en même temps, comme les commandes de moteur ou les systèmes d'alimentation biphasés.

3. Disjoncteurs tripolaires: Les disjoncteurs tripolaires ont trois contacts de commutation qui contrôlent trois fils de phase distincts, tels que les équipements commerciaux et industriels, qui nécessitent le contrôle simultané de trois lignes électriques distinctes pour assurer une répartition sûre et équilibrée de la charge.

Avantages

1. Ce disjoncteur pour protection contre les courts-circuits adopte la méthode de montage standard sur rail DIN de 35 mm et adopte un mécanisme de double déclenchement magnéto-thermique de haute précision pour faire face au courant d'appel instantané ;

2. Conception améliorée du système d’isolation pour prévenir le vieillissement de l’isolation causé par une contrainte thermique à long terme ;

3. Tension d'isolation nominale jusqu'à AC400V, avec protection contre les surtensions, adaptée à la production d'énergie photovoltaïque et aux réseaux de distribution d'énergie complexes ;

4. Options de courant nominal de 6A à 63A, conception compacte et modulaire, pour répondre à l'éclairage résidentiel, aux prises, aux moteurs, aux systèmes photovoltaïques et à d'autres scénarios différents de demande de charge.

5. Le produit prend en charge le service OEM/ODM, qui répond à la demande de distribution à l'étranger et de personnalisation de la marque. L'usine PUGAO (Plannter Electric) a passé la certification internationale du système qualité ISO9001.

Scénarios d'application

Les disjoncteurs PUGAO pour la protection contre les courts-circuits sont utilisés dans les systèmes électriques résidentiels, commerciaux et industriels, offrant une protection fiable pour une grande variété de paramètres.

1. Systèmes de distribution d'énergie résidentiels

Utilisé dans les circuits d'éclairage, les prises de courant et les appareils électroménagers ; en cas de court-circuit dû au vieillissement du câblage ou à un dysfonctionnement des appareils, ils coupent rapidement l'alimentation électrique pour éviter l'épuisement des fils ou le déclenchement d'un incendie.

2. Systèmes électriques des bâtiments commerciaux

Nos disjoncteurs conviennent aux systèmes de distribution d'énergie dans les lieux commerciaux tels que les centres commerciaux, les immeubles de bureaux et les hôtels. Appliqués aux circuits principaux et aux circuits de dérivation, ils empêchent les courts-circuits de provoquer des pannes de courant généralisées ou des dommages matériels.

3. Équipements industriels et lignes de production

Déployé sur divers types de machines industrielles, de moteurs électriques et de lignes de production automatisées ; ils coupent rapidement l'alimentation en cas de panne d'équipement ou d'anomalies de câblage, évitant ainsi les dommages aux équipements et les interruptions de production tout en réduisant les coûts de maintenance et les risques d'indisponibilité.

4. Armoires de distribution d'énergie et systèmes de contrôle

Peut être installé dans des armoires de distribution d'énergie et des panneaux de commande pour servir de composants de protection essentiels, fournissant une protection centralisée contre les courts-circuits pour plusieurs circuits. Ceux-ci sont couramment utilisés dans les projets d’ingénierie et les assemblages d’équipements électriques intégrés.

5. Environnements à courants de court-circuit élevés

Pour les circuits situés à proximité de transformateurs ou de sources d'alimentation électrique, ou dans d'autres zones caractérisées par des niveaux de courant de court-circuit élevés, où des disjoncteurs à pouvoir de coupure élevé sont requis, ce produit constitue un choix idéal.

FAQ

Q : La protection contre les courts-circuits et la protection contre les surcharges sont-elles la même chose ?

R : Non. Bien qu'ils soient généralement intégrés dans le même disjoncteur, ils fonctionnent selon des principes différents. La protection contre les surcharges protège contre les charges excessives prolongées, en s'appuyant sur l'accumulation de chaleur ; la protection contre les courts-circuits protège contre les courants instantanés de grande ampleur, en s'appuyant sur les forces d'attraction magnétique.

Q : Pourquoi certains disjoncteurs ont-ils une valeur nominale de 6 kA, alors que d'autres ont une valeur nominale de 15 kA ?

R : Cela indique le pouvoir de coupure. Une valeur nominale de 6 kA signifie que le courant de court-circuit maximum qu'il peut interrompre en toute sécurité est de 6 000 ampères. Si le courant de court-circuit réel dépasse cette valeur, le disjoncteur peut exploser. Les emplacements dotés de capacités de transformateur plus importantes nécessitent des disjoncteurs dotés de pouvoirs de coupure plus élevés ; avant la sélection, veuillez permettre à PUGAO de vous fournir des recommandations professionnelles ou une solution de conception personnalisée.

Q : Puis-je nettoyer le disjoncteur ? Comment dois-je procéder ?

R : Oui, mais vous devez au préalable vous assurer que l’alimentation électrique est complètement déconnectée.

Veuillez utiliser un chiffon sec pour essuyer la poussière du boîtier, en prenant soin d'empêcher les particules de poussière de pénétrer dans la chambre d'extinction d'arc.

Strictement interdit : n'utilisez pas de solvants chimiques ou d'eau pour nettoyer le boîtier en plastique, car cela pourrait compromettre les performances des matériaux ignifuges ou provoquer des courts-circuits internes.
