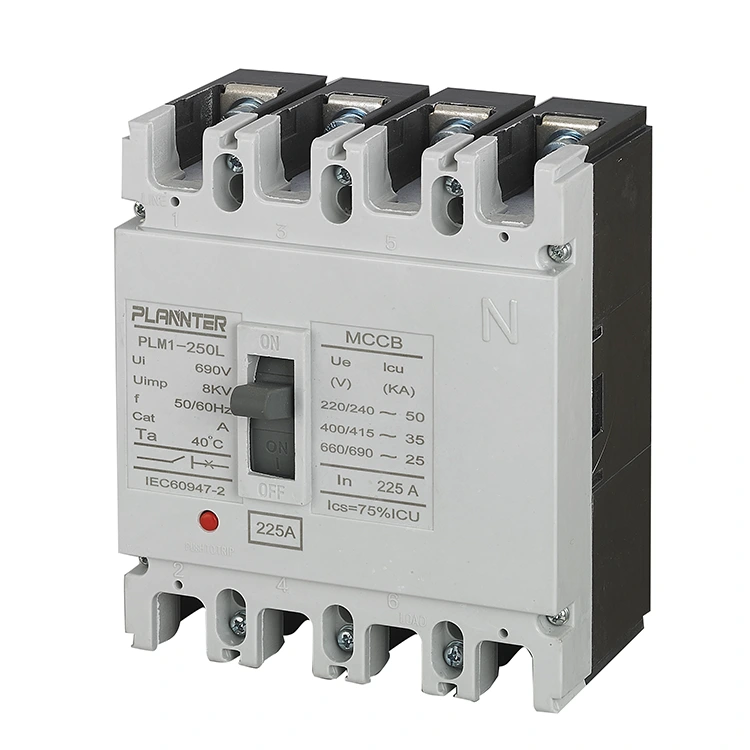

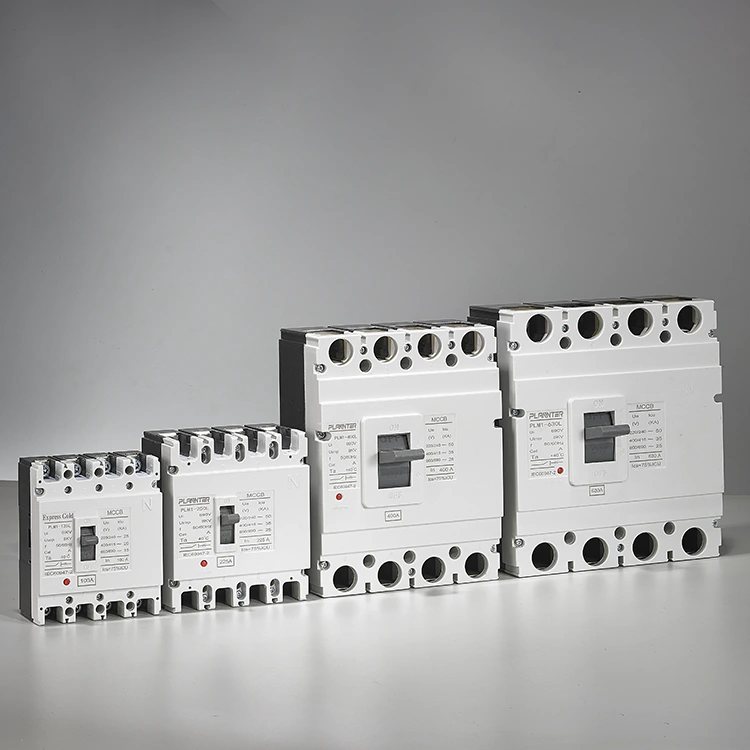

Disjoncteur à boîtier moulé AC 4 pôles 225A

Qu'est-ce qu'un disjoncteur à boîtier moulé AC 4 pôles 225A ?

LeDisjoncteur à boîtier moulé AC 4 pôles 225Aest un dispositif de protection électrique spécialisé conçu pour protéger les circuits triphasés avec une ligne neutre (L1, L2, L3, N). Évalué pour 225 ampères, il sert de composant essentiel pour la distribution d'énergie intermédiaire, protégeant les équipements en aval des surcharges et des courts-circuits tout en assurant une isolation totale du système.

Comment ça marche, fonctionne et débogue

Mécanisme opérationnel

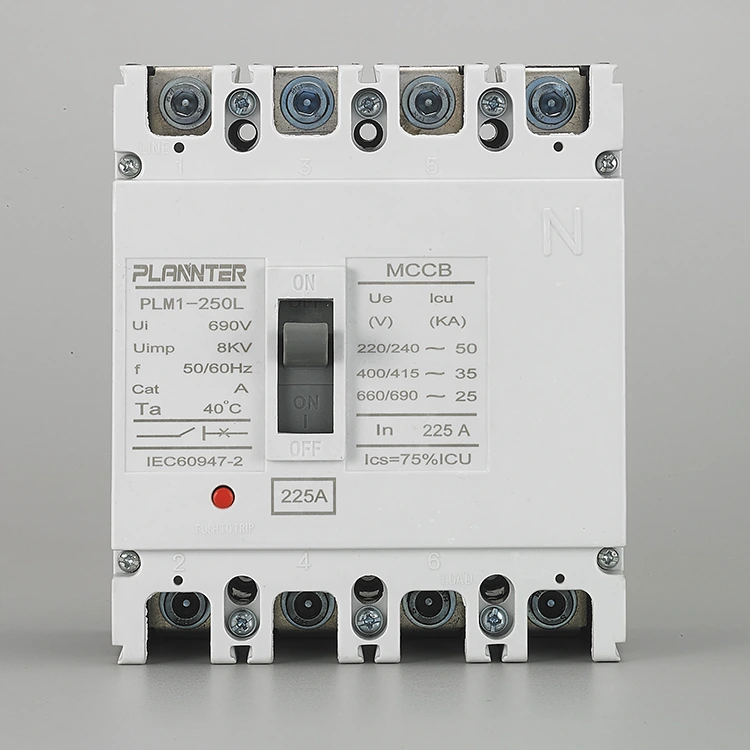

L'unité est dotée d'un mécanisme de commande manuel clair et réactif avec un retour tactile distinct. Les positions des poignées sont explicitement marquées :

• SUR:Le circuit est fermé et sous tension.
• DÉSACTIVÉ:Le circuit est ouvert et hors tension.
• DÉCLENCHÉ :Position intermédiaire indiquant qu'un défaut s'est produit.

Principe de fonctionnement

Le disjoncteur à boîtier moulé AC 4 pôles 225A utilise un déclencheur magnéto-thermique pour une protection double couche :

• Protection thermique (surcharge) :Utilise un élément bimétallique pour fournir un déclenchement à temps inverse. Plus le courant de surcharge est élevé, plus le déclenchement est rapide.
• Protection magnétique (court-circuit) :Fournit une réponse instantanée pour éliminer immédiatement les courants de défaut de grande ampleur (jusqu'à des dizaines de kA).

Mise en service et accessoires

La série offre une forte évolutivité pour les besoins d'applications spécifiques. La mise en service implique l'installation des modules complémentaires requis dans les emplacements désignés :

• Contacts auxiliaires :Pour la signalisation à distance de l'état du disjoncteur.
• Déclencheur shunt :Permet le déclenchement/ouverture à distance du disjoncteur.
• Libération de sous-tension :Déclenche automatiquement le disjoncteur si la tension chute en dessous d'un niveau sûr.
• Module RCD :Ajoute une protection contre les fuites à la terre pour une sécurité complète.

Principales caractéristiques et spécifications techniques

Capacité

Courant nominal de225A, adapté aux charges de distribution intermédiaire.

Poteaux

4 pôles (4P) :Protège trois phases plus le neutre, assurant une isolation complète du circuit.

Tension

Conçu pour les réseaux de distribution AC standard (généralement 400 V/690 V AC).

Unité de déclenchement

StandardThermique-Magnétiqueunité avec réglages réglables ou fixes selon la variante du modèle.

Évaluations des interruptions

Pouvoir de coupure en court-circuit (Icu) élevé capable de gérer des dizaines de kiloampères en toute sécurité.

Montage

Utilise sécuriséconnexions boulonnées, garantissant une interface électrique fiable pour les applications à courant élevé.

Construction

Conception de boîtier moulé robuste, résistante aux chocs et indéformable.

Assurance qualité et livraison

Chez Pugao Electric, notre principe est « d'empêcher les défauts de passer à l'étape suivante ».

• Contrôle à 100 % :Chaque unité est soumise à des tests mécaniques, électriques et environnementaux avant expédition.
• Emballage de qualité exportation :Le disjoncteur à boîtier moulé AC à 4 pôles 225 A est sécurisé pour résister à une manipulation sur de longues distances.
• Livraison rapide :Les modèles réguliers sont souvent disponibles en stock, tandis que les commandes personnalisées suivent un calendrier de production confirmé.

<

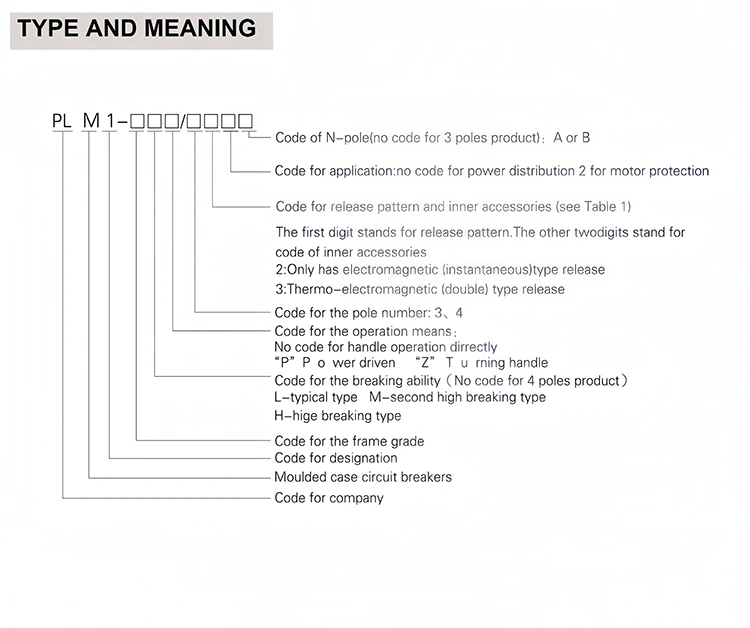

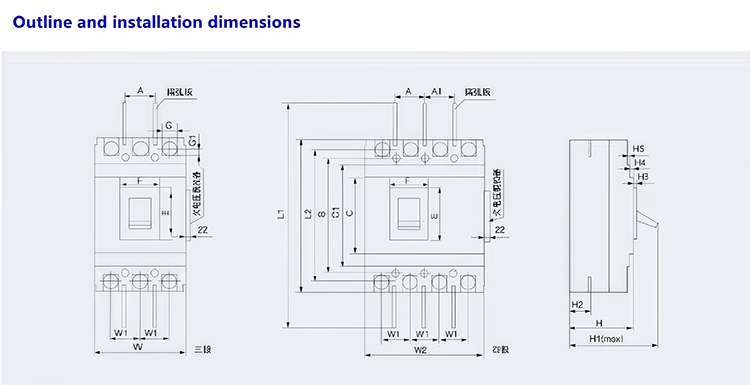

Spécification du produit

FAQ

Pourquoi utiliser un 4 pôles au lieu d'un 3 pôles ?

Un disjoncteur à 4 pôles déconnecte les trois phasesetle conducteur neutre simultanément. Ceci est essentiel pour :

• Sécurité:Assure une isolation totale du circuit pour le personnel de maintenance.
• Systèmes d'alimentation de secours :Nécessaire pour les commutateurs de transfert (ATS) afin d'éviter les boucles neutre-terre lors de la commutation entre l'alimentation secteur et l'alimentation du générateur.
• Atténuation harmonique :Protège contre les courants neutres provoqués par des charges non linéaires (comme les VFD et les ordinateurs).

Quelle est la tension nominale ?

LeDisjoncteur à boîtier moulé AC 4 pôles 225Aest généralement conçu pour les tensions de distribution industrielles standard, prenant généralement en charge400 V à 690 V CAsystèmes. Veuillez vous référer à la plaque signalétique spécifique sur l'unité pour connaître la tension de fonctionnement nominale exacte (Ue) et la tension d'isolation (Ui).

Quel est le type de déclencheur ?

Les modèles standard utilisent unDéclencheur thermomagnétique:

• Thermique:Fournit une protection à temps inverse contre les surcharges à l'aide d'un bilame.
• Magnétique:Fournit une protection instantanée contre les courts-circuits.

Remarque : Des déclencheurs électroniques peuvent être disponibles pour des réglages plus précis.

Quel est le pouvoir de coupure ?

Le pouvoir de coupure (Icu) varie selon la variante de modèle spécifique, mais est conçu pour gérer des courants de défaut importants typiques de la distribution intermédiaire. LeDisjoncteur à boîtier moulé AC 4 pôles 225Aoffre généralement un pouvoir de coupure allant de25kA jusqu'à 85kA(à 400 V), garantissant qu'il peut interrompre en toute sécurité les courts-circuits sans dommage.
