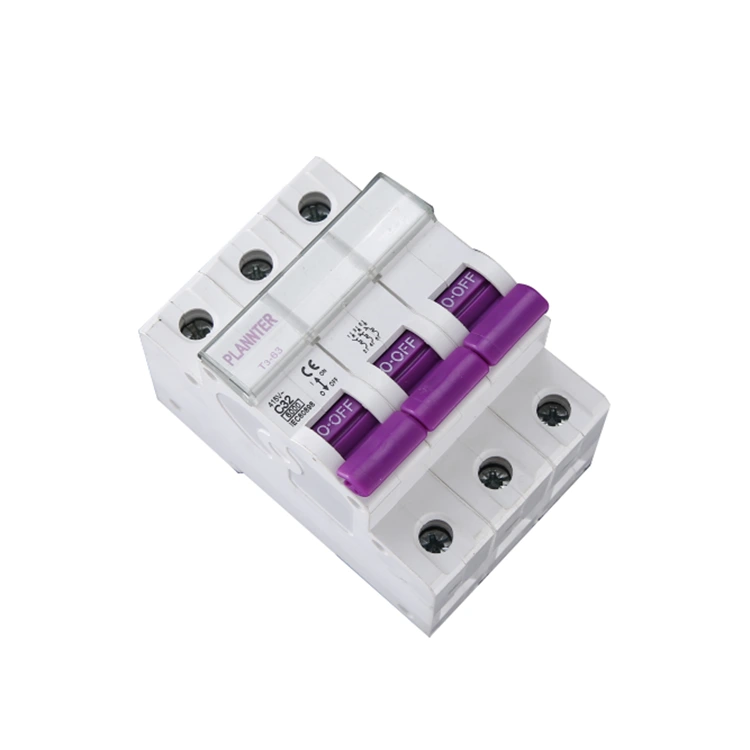

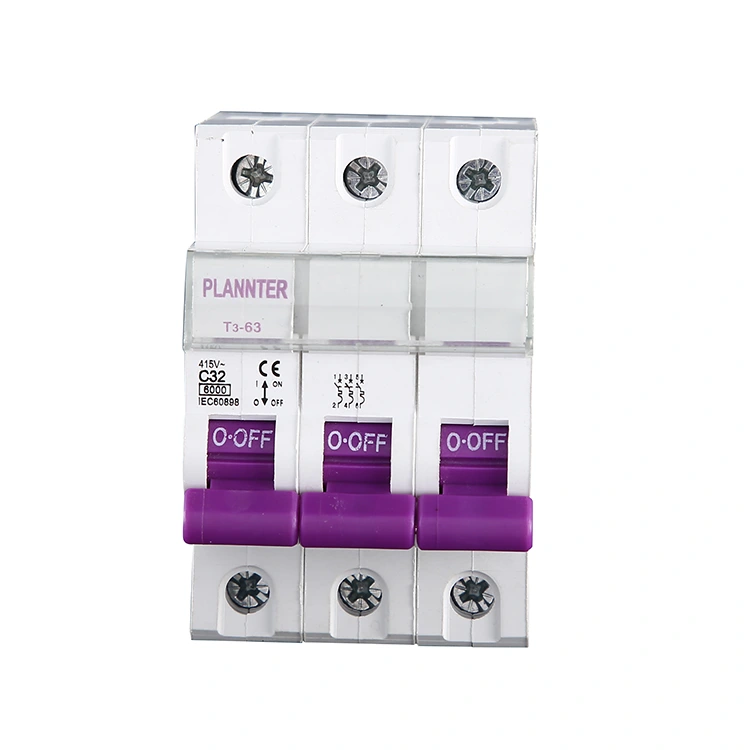

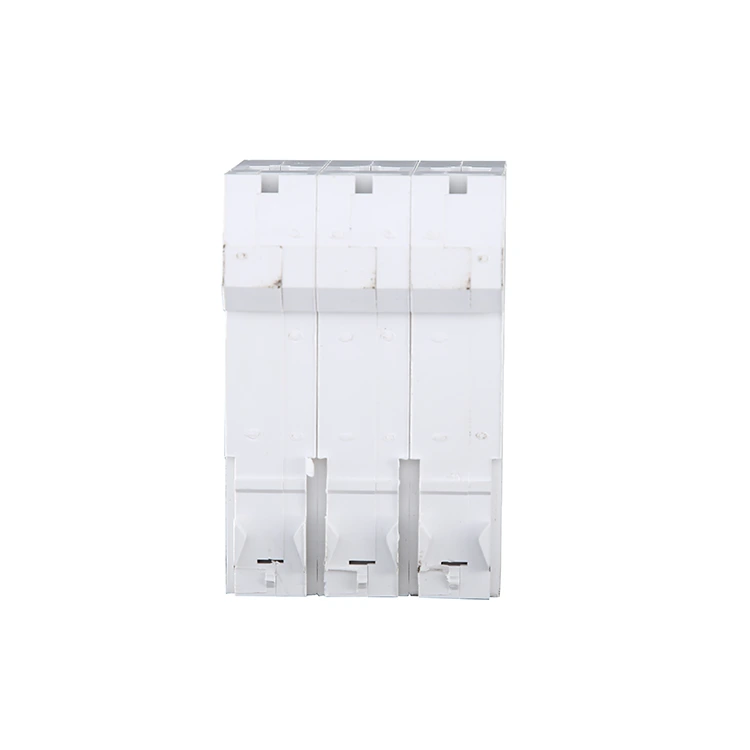

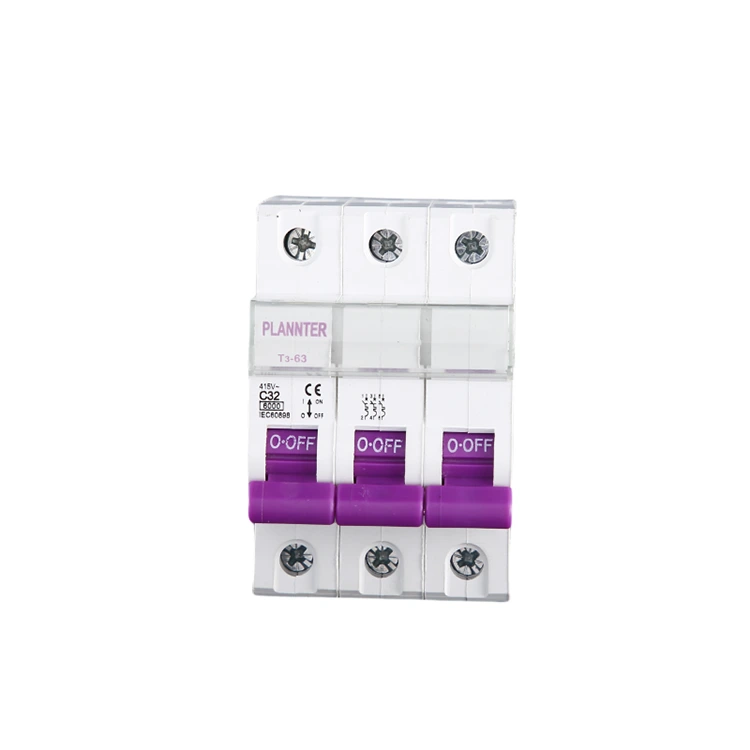

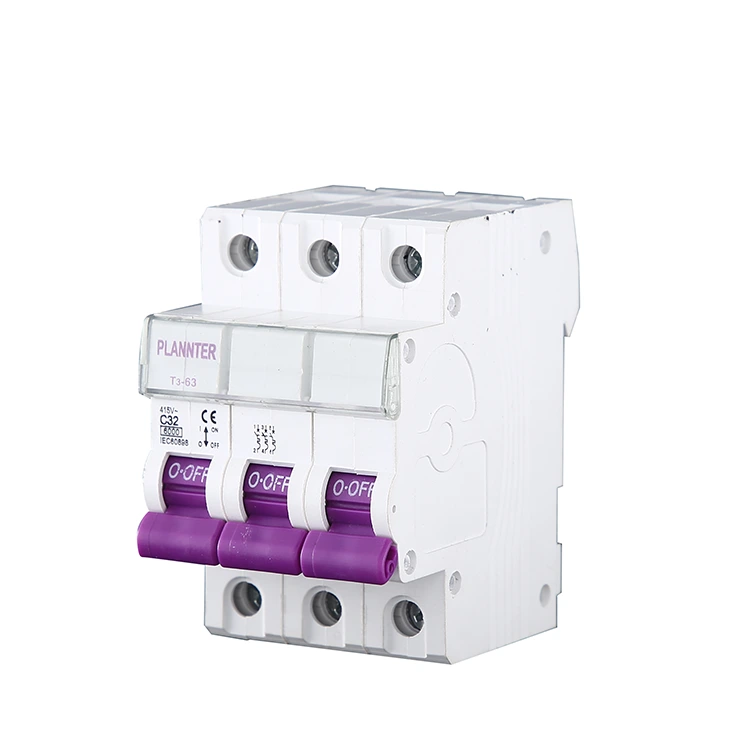

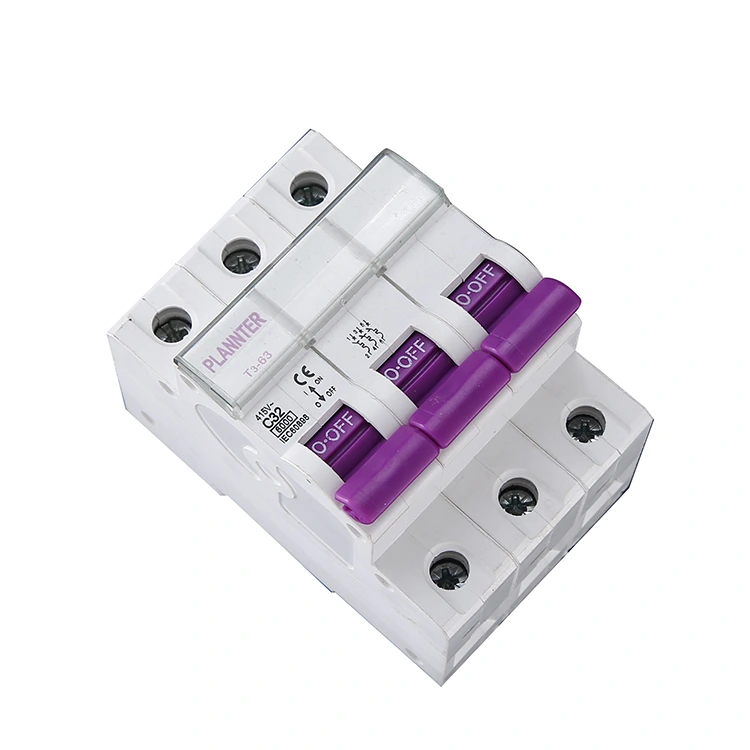

Disjoncteur CA à 3 pôles

Le disjoncteur CA à 3 pôles appartient à la catégorie des appareils électriques basse tension, largement utilisés dans les domaines industriels, commerciaux et civils, conçus pour les circuits triphasés, peuvent être dans les anomalies de courant, telles que la surcharge, les conditions de court-circuit coupent automatiquement le circuit, pour protéger la sécurité de l'équipement et du personnel. Choisissez PUGAO (Plannter Electric) comme fabricant et obtenez un prix direct usine.

Caractéristiques du produit

1. Contrôle synchrone triphasé

Ce disjoncteur CA tripolaire est capable de connecter ou déconnecter simultanément les lignes électriques triphasées L1, L2 et L3. Si un défaut survient dans une seule phase, l'appareil déclenchera une coupure de courant simultanée sur les trois phases, évitant ainsi les dommages matériels causés par un fonctionnement dans des conditions de perte de phase.

2. Protection contre les surcharges et les courts-circuits

Protection contre les surcharges : utilise le déclenchement thermique pour faire face à des conditions de courant excessives prolongées.

Protection contre les courts-circuits : utilise un déclenchement magnétique pour interrompre instantanément les défauts à courant élevé.

En sélectionnant ce produit avancé, vous garantissez une protection de sécurité complète pour vos circuits électriques.

3. Sécurité opérationnelle améliorée de l’équipement

Ce produit atténue les risques associés aux déséquilibres de tension triphasée, en protégeant les équipements critiques, tels que les moteurs et les compresseurs, et en réduisant efficacement les coûts associés aux dommages aux équipements et aux temps d'arrêt.

4. Conception et installation modulaires

Les produits PUGAO présentent une conception de montage sur rail DIN, permettant une intégration transparente dans les armoires de distribution d'énergie ou les panneaux de commande. Cela facilite une installation et une maintenance par lots efficaces dans les projets d’ingénierie.

Paramètres et spécifications clés

Lors de l'achat ou de la sélection d'un produit, vous pouvez vérifier les paramètres suivants pour le disjoncteur CA tripolaire en fonction des exigences spécifiques de votre projet, ou nous contacter pour développer une solution complète adaptée à vos besoins.

Tension nominale (Ue): Généralement 380 V, 400 V ou 415 V CA (pour les systèmes triphasés).

Courant nominal (In): Les valeurs nominales courantes incluent 16A, 32A et 63A ; les modèles à courant élevé sont disponibles jusqu'à 100 A ou 125 A.

Capacité de coupure (Icn): Tel que 6kA ou 10kA. Compte tenu des niveaux d'énergie plus élevés associés à l'alimentation triphasée, il est recommandé de donner la priorité à la spécification 10 kA pour améliorer la redondance de sécurité.

Courbe de déclenchement :

Type C : Convient aux immeubles de bureaux, aux systèmes d’éclairage ou à la distribution électrique commerciale générale.

Type D : Spécialement conçu pour les applications de démarrage de moteurs, capable de résister à des courants d'appel instantanés de 10 à 14 fois le courant nominal.

Précautions d'emploi

1. Les systèmes électriques sont très complexes. Pour des raisons de sécurité, le fonctionnement et l'installation des disjoncteurs tripolaires CA doivent être effectués par des techniciens qualifiés. Par exemple, pendant le fonctionnement, débranchez d'abord l'alimentation côté charge, puis débranchez les côtés secondaire et tertiaire.

2. Respectez strictement les procédures d'exploitation pendant le fonctionnement. En cas de situation affectant le fonctionnement normal du système électrique, prenez immédiatement des mesures d'urgence.

3. Une fois l'installation réussie, le disjoncteur fonctionnera normalement. Pendant le fonctionnement, surveillez rapidement les données actuelles et effectuez des inspections et une maintenance périodiques.

Quand un disjoncteur CA tripolaire est-il requis ?

En tant que fabricant et fournisseur professionnel, PUGAO propose également des disjoncteurs unipolaires (1P) et bipolaires (2P) ; cependant, en ce qui concerne la sélection des produits, un disjoncteur tripolaire (3P) doit être utilisé lorsqu'il s'agit d'équipements électriques triphasés ou de lignes électriques triphasées. Vous trouverez ci-dessous nos recommandations pour des scénarios spécifiques :

1. Équipement de moteur triphasé

Les exemples incluent les moteurs industriels, les pompes à eau, les compresseurs d’air, etc.

Raison:

Les moteurs triphasés nécessitent une alimentation simultanée sur les trois phases. Si une seule phase est interrompue tandis que les autres restent actives, le moteur fonctionnera dans une condition de « perte de phase » ; cela conduit inévitablement à une panne du moteur, entraînant une perte financière importante.

2. Systèmes d'alimentation triphasés

Les exemples incluent les systèmes de distribution d'énergie d'usine, le câblage triphasé commercial, les armoires de distribution triphasées, etc.

Raison:

La logique ici reflète celle de la catégorie d'équipement mentionnée ci-dessus : les lignes triphasées doivent être allumées et éteintes de manière synchrone. Si une anomalie se produit sur une seule phase, l'ensemble du circuit doit être déconnecté pour garantir une protection triphasée complète et synchronisée.

3. Équipement industriel ou commercial de haute puissance

Les exemples incluent les systèmes de climatisation centrale, les équipements de chauffage industriel, les machines de production automatisées, etc.

Raison:

Un tel équipement consomme généralement beaucoup d’énergie et repose sur une alimentation triphasée ; par conséquent, il nécessite un courant triphasé stable et équilibré pour fonctionner correctement.

4. Autres scénarios nécessitant une protection contre les dommages causés par la perte de phase

Dans les projets impliquant de tels équipements, l'utilisation de disjoncteurs 1P ou 2P, plutôt qu'une unité 3P, crée un risque : si une phase est interrompue alors que les autres restent sous tension, l'équipement continuera à fonctionner, bien que dans un état compromis et anormal.

Veuillez contacter PUGAO pour la conception de solutions spécifiques et les services d'assistance technique.

FAQ

Q : PUGAO propose-t-il des services de personnalisation ?

R : Oui, nous fournissons un service personnalisé. En tant que fabricant chinois de disjoncteur CA tripolaire avec 14 ans d'expérience professionnelle en usine, vous pouvez personnaliser les paramètres tels que le courant nominal, le pouvoir de coupure et la méthode d'installation en fonction des besoins spécifiques.

Q : Quels paramètres techniques dois-je voir ?

R : 1. Courant nominal - doit correspondre au courant de fonctionnement réel de la charge ;

2. Tension de fonctionnement nominale – doit être la même que le niveau de tension du système ;

3. Pouvoir de coupure en court-circuit – Doit être supérieur au courant de court-circuit attendu au point d'installation.
