Comment un inverseur manuel améliore-t-il la fiabilité et la sécurité du système ?

Cet article explore les avantages, les applications et les paramètres clés d'unInverseur manuel(MCS). Nous répondronscomment, pourquoi, etquoides questions pour fournir un aperçu approfondi et professionnel du produit, présenter le fabricantUsine électrique de planteur Yueqing, et présenter une fiche technique détaillée. Nous inclurons également une section FAQ couvrant les questions courantes sur les commutateurs manuels. L'objectif est de vous aider à comprendre le produit en détail et à décider comment il peut s'adapter à votre système.

Table des matières

1. Introduction à l'usine électrique de planteur Yueqing

2. Qu'est-ce qu'un inverseur manuel ?

3. Comment et pourquoi utiliser un inverseur manuel

4. Spécifications et paramètres techniques

5. FAQ : 10 questions et réponses courantes

6. Résumé et coordonnées

1. Introduction à l’usine électrique Yueqing Planter

Usine électrique de planteur Yueqingest un fabricant bien établi spécialisé dans les équipements de distribution électrique basse tension et les appareils de commutation. Située à Yueqing, dans la province du Zhejiang en Chine, l'usine se concentre sur la conception, la production et les tests d'appareils de commutation, notamment les inverseurs manuels, les commutateurs de transfert et les accessoires associés. Forte de décennies d'expérience en production et d'un contrôle qualité strict, l'entreprise propose des solutions sur mesure pour les applications industrielles, commerciales et résidentielles. Leur gamme de produits est conçue pour répondre aux normes mondiales et offrir des performances fiables dans diverses conditions.

Créé en 2011,Usine électrique Yueqing Plannterest spécialisé dans la production d'équipements électriques basse tension depuis 14 ans, exportant principalement des commutateurs de distribution d'énergie, des équipements de contrôle, des moteurs, des instruments et d'autres produits. L'entreprise maintient un système de gestion de la qualité complet et scientifique. L'intégrité, la solidité et la qualité des produits de Plant Electric Factory sont reconnues dans toute l'industrie.

2. Qu'est-ce qu'un inverseur manuel ?

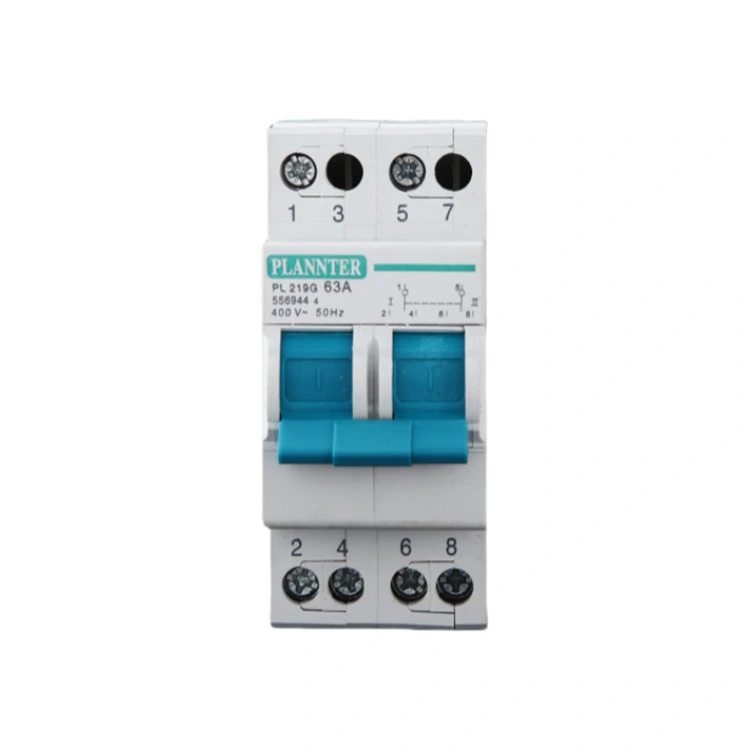

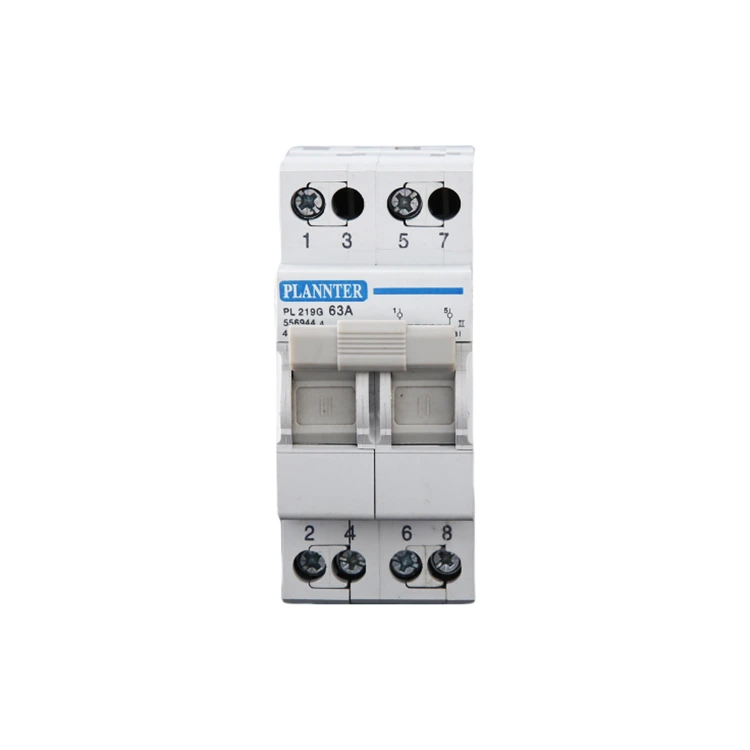

A Inverseur manuel(MCS) est un dispositif mécanique ou électromécanique qui permet à l'utilisateur de commuter manuellement une charge d'une source d'alimentation à une autre (par exemple, du secteur public à un générateur de secours) et inversement.
Fonctions clés :

• Fournit une isolation sûre entre deux sources d'alimentation afin qu'une seule source alimente la charge à tout moment.

• Permet un fonctionnement manuel plutôt qu’automatique. L'opérateur du commutateur déplace physiquement le levier ou la poignée pour sélectionner entre les sources.

• Prend en charge plusieurs types de transition (ouverte, rapide, fermée) selon la conception du produit.

Pourquoi est-ce important ?
Dans les installations où la commutation automatique n'est pas nécessaire ou est d'un coût prohibitif, uncommutateur manueloffre une solution fiable et simple pour la gestion des sources d'alimentation alternatives. Il garantit qu'en cas de panne de l'alimentation principale, l'utilisateur peut passer manuellement et en toute sécurité à une alimentation de secours sans risque d'îlotage ou de réalimentation du réseau.

3. Comment et pourquoi utiliser un inverseur manuel

CommentÇa marche

• En fonctionnement normal, leMCSconnecte la charge à la source d’alimentation principale (secteur public).

• Lorsque la source principale tombe en panne ou nécessite une maintenance, un opérateur déplace manuellement la poignée/levier pour déconnecter la source primaire et connecter la source de secours (par exemple, générateur, réseau alternatif).

• Une fois la source principale restaurée et stabilisée, l'opérateur inverse manuellement le commutateur pour restaurer la charge sur la source principale et isole la source de secours.

• Étant donné que le dispositif est manuel, l'intervention humaine garantit la prise de conscience de la commutation et sa logique de contrôle est intrinsèquement plus simple que celle des commutateurs de transfert automatiques.

Pourquoien utiliser un ?

• Rentabilité: Les dispositifs manuels sont généralement moins coûteux que les commutateurs de transfert entièrement automatiques (ATS), car aucune détection automatique ni actionnement motorisé n'est requis.

• Contrôle et sécurité: La commutation manuelle donne à l'opérateur un contrôle total sur le moment et la manière dont la commutation se produit, ce qui peut être souhaitable dans des installations plus simples ou lorsqu'une surveillance manuelle est préférée.

• Fiabilité et maintenance: Moins de composants automatiques signifie moins de modes de défaillance potentiels ; une conception plus simple équivaut souvent à une maintenance réduite.

• Applicabilité: Convient à de nombreux environnements, notamment les petits bâtiments commerciaux, les applications de secours résidentielles, les installations à distance ou les charges non critiques où une automatisation complète n'est pas requise.

• Conformité et isolement: Assure une isolation appropriée entre les sources pour des raisons de sécurité, empêchant le retour dans le réseau électrique public et répondant aux exigences du code.

Quandetoùutiliser

• Lorsque vous disposez d'un générateur et que vous avez besoin d'un moyen sûr de basculer manuellement entre le service public et le générateur.

• Dans les systèmes de distribution de bâtiments où l'alimentation de secours n'est utilisée que lorsque cela est nécessaire et où une intervention manuelle est acceptable.

• Dans les environnements où la commutation automatique n'est pas nécessaire en raison du coût, de la simplicité opérationnelle ou de contraintes réglementaires.

• Dans les sites éloignés ou industriels où l'opérateur est toujours présent et où la commutation manuelle est réalisable.

4. Spécifications et paramètres techniques

Voici les paramètres typiques d'uncommutateur manuel, suivi d'un tableau de comparaison des paramètres clés du modèle. Ces tableaux sont utiles aux ingénieurs, aux spécialistes des achats et aux acheteurs techniques.

A. Liste de spécifications

• Courant nominal (par exemple, 16 A à 3 200 A)

• Tension nominale (par exemple, 230 V, 400 V CA ou plus)

• Pôles (par exemple, 3 pôles, 4 pôles)

• Type de transition (ouverte, rapide, fermée)

• Degré de boîtier (indice IP)

• Configuration des terminaux, nombre de connexions

• Convient aux applications intensives, classification CTI (par exemple, plus de 600 V)

• Conformité aux normes (par exemple, IEC/EN 60947-3)

• Type d'installation (murale, sur panneau)

• Tolérance des conditions ambiantes (température, humidité, etc.)

• Poignée/mécanisme d'entraînement manuel, accessoires en option (arbre, longueur de la poignée)

B. Tableau comparatif des modèles typiques

C. Considérations clés pour la spécification

• Assurez-vous que la valeur nominale actuelle couvre la charge maximale plus la marge de sécurité.

• Confirmez que la tension nominale correspond au système d'alimentation (monophasé ou triphasé).

• Sélectionnez la bonne configuration de pôles en fonction de la nécessité ou non d'une commutation neutre.

• Choisissez le type de transition approprié à la tolérance du système en matière d'interruption (une transition ouverte est typique).

• Assurez-vous que le boîtier et l'indice IP correspondent à l'environnement d'installation (extérieur, intérieur, poussiéreux, humide).

• Confirmez que les accessoires et les longueurs de poignée/arbre sont conformes aux recommandations de l'usine (par exemple, limite de longueur de poignée)

5. FAQ : 10 questions et réponses courantes

Q1 : Qu’est-ce qu’un inverseur manuel exactement ?
A1 : Un inverseur manuel est un dispositif qui permet à un opérateur de transférer manuellement une charge d'une source d'alimentation à une autre, généralement via une poignée ou un levier, garantissant qu'une seule source alimente la charge à tout moment.

Q2 : Pourquoi choisir un commutateur manuel plutôt qu’un commutateur automatique ?
A2 : Les interrupteurs manuels sont plus simples, moins coûteux et donnent un contrôle direct à l'opérateur. Ils conviennent aux applications où le transfert automatique n'est pas essentiel ou rentable.

Q3 : Comment sélectionner le courant nominal correct pour un inverseur manuel ?
A3 : Choisissez un courant nominal qui couvre la charge maximale prévue plus une marge de sécurité, en tenant compte de l'expansion future et des charges de pointe. Consultez les courbes et les directives du fabricant.

Q4 : Qu'entend-on par type de transition « ouvert », « rapide » ou « fermé » ?
A4 : Ces termes font référence à la façon dont le commutateur passe d’une source à l’autre. "Open" signifie break-before-make (il y a une déconnexion momentanée). « Fermé » ou « rapide » signifie un travail avant pause ou une interruption minimale.

Q5 : Puis-je ajouter un quatrième pôle plus tard si j'ai initialement sélectionné un interrupteur à 3 pôles ?
A5 : Non. L'interrupteur doit être commandé dans la version à pôles correcte (3 ou 4 pôles) car toute modification ultérieure n'est pas autorisée.

Q6 : Comment câbler un inverseur manuel pour un système triphasé ?
A6 : Connectez la source principale aux bornes supérieures, la source de secours à un autre ensemble et la charge à la borne inférieure. Assurez-vous que les connexions neutre et terre sont correctes. Suivez le schéma de câblage du fabricant.

Q7 : Quelles exigences en matière d'environnement d'installation dois-je vérifier ?
A7 : Vérifiez la protection du boîtier (indice IP), la tolérance à la température ambiante, l'humidité, l'exposition à la poussière et le montage mécanique (panneau ou mur). Assurez-vous que la longueur de la poignée/de l’arbre est conforme aux spécifications du fabricant.

Q8 : La commutation manuelle est-elle sûre d’un point de vue réglementaire ?
R8 : Oui, lorsqu'il est correctement installé et étiqueté, un inverseur manuel assure une isolation sûre entre les sources, empêchant le retour d'alimentation et garantissant le respect des normes de sécurité.

Q9 : À quelle fréquence le commutateur manuel nécessite-t-il un entretien ?
A9 : Les intervalles de maintenance dépendent de l'utilisation, de l'environnement et du profil de charge. Généralement, inspection périodique des contacts, serrage des bornes et vérification du fonctionnement mécanique. Les recommandations d'usine doivent être suivies.

Q10 : Que se passe-t-il si le commutateur manuel est dans la mauvaise position ou est mal commuté ?
A10 : En cas de commutation incorrecte, il existe un risque que les deux sources soient connectées simultanément (back-feeding) ou que la charge reste sans alimentation. Un étiquetage approprié, des poignées verrouillables et un personnel qualifié aident à prévenir les utilisations abusives.

6. Résumé et coordonnées

En résumé, unInverseur manuelest une solution robuste et rentable pour commuter des charges entre deux sources d'alimentation où une intervention manuelle est acceptable. Il offre une conception simple, un contrôle opérateur et une conformité aux normes de sécurité. Lors de la sélection et de l’installation d’un luminaire, il est crucial d’examiner le courant nominal, la tension nominale, la configuration des pôles, le type de transition, l’adéquation environnementale et la méthode d’installation.

Pour un approvisionnement fiable, une fabrication fiable et un support technique complet, considérez les offres deUsine électrique de planteur Yueqing. Notre équipe peut vous aider à déterminer le modèle approprié et à adapter la solution de commutation à votre application.Contactnousaujourd'hui pour discuter de vos besoins et demander un devis.
