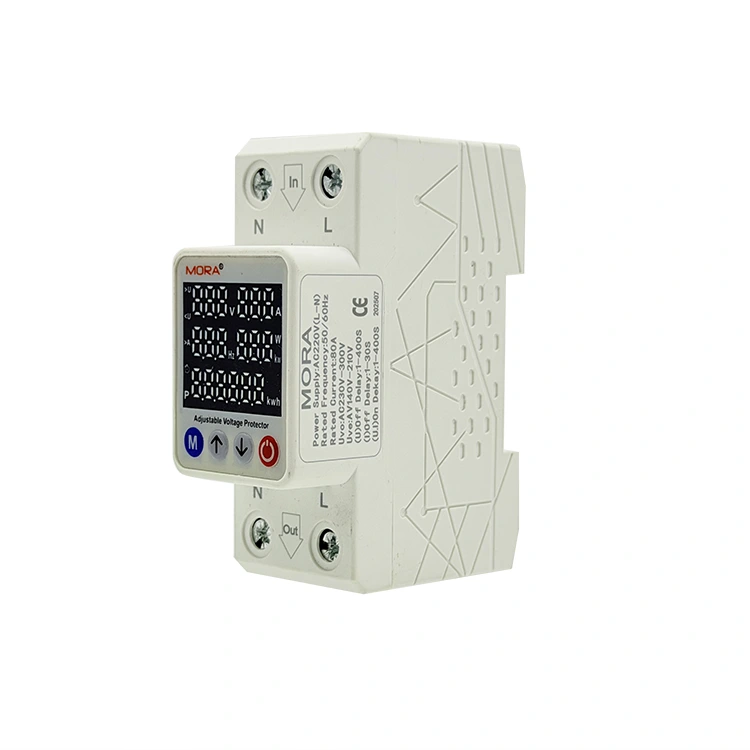

Protecteur de tension intelligent 2P, type M, cinq affichages numériques

Les systèmes modernes de gestion de l’énergie et de contrôle automatique nécessitent une prise en charge des données électriques multidimensionnelles en temps réel et une protection précise contre les pannes. Différent des relais de protection à fonction unique traditionnels, le protecteur de tension intelligent PUGAO (Mora) 2P de type M à cinq écrans numériques adopte un noyau de traitement industriel à grande vitesse DSP 32 bits, qui peut réaliser un échantillonnage et une analyse de haute précision de plusieurs paramètres électriques. Il prend en charge le réglage indépendant des seuils d'anomalies de surtension, de surcharge et de qualité de l'énergie et aide les entreprises à optimiser la consommation d'énergie et à améliorer la fiabilité de l'alimentation électrique.

Pourquoi installer plusieurs sous-compteurs externes ?

Avantages principaux du produit

• Affichage synchrone de tous les paramètres : couvre la tension en temps réel (V), le courant de fonctionnement (A), la puissance active (kW), le facteur de puissance (PF) et la consommation d'énergie cumulée (kWh), permettant une compréhension complète sur un seul écran de l'état de fonctionnement du circuit.

• Conception de remplacement intégrée : une machine remplace plusieurs sous-compteurs externes et transformateurs de courant, optimisant la disposition de l'armoire, réduisant la complexité du câblage et prenant en charge la découverte en temps réel des anomalies harmoniques et des problèmes de perte de puissance réactive.

Obtenez-vous des pénalités pour un mauvais facteur de puissance ? Qualité complète et protection contre les surcharges

Au-delà du suivi de tension standard, la plateforme intelligente comprend une surveillance intégrée des surcharges de puissance active et des chutes du facteur de puissance. Si une machine connectée commence à tomber en panne et consomme une puissance excessive ou diminue son facteur de puissance, le contrôleur identifie le problème et exécute un arrêt en toute sécurité avant que le problème puisse endommager le sous-panneau plus large. La standardisation du protecteur de tension intelligent 2P de type M à cinq écrans numériques aide les installations à maintenir une qualité d'énergie propre et à éviter les pénalités des services publics en cas de mauvaises performances du facteur de puissance.

Journal d'énergie non volatile et conservation des données accumulées

Les données de consommation d'énergie accumulées (kWh) sont écrites directement sur une puce de mémoire non volatile intégrée qui stocke les informations indépendamment de l'alimentation du réseau principal. Ce journal de données conserve ses enregistrements pendant des pannes de courant prolongées ou des arrêts du système sans avoir besoin d'une batterie interne. Cette mémoire persistante permet aux gestionnaires d'installations de conserver des enregistrements précis et à long terme de la consommation d'énergie des équipements pour la répartition des coûts et les audits d'efficacité.

Paramètres de performances techniques

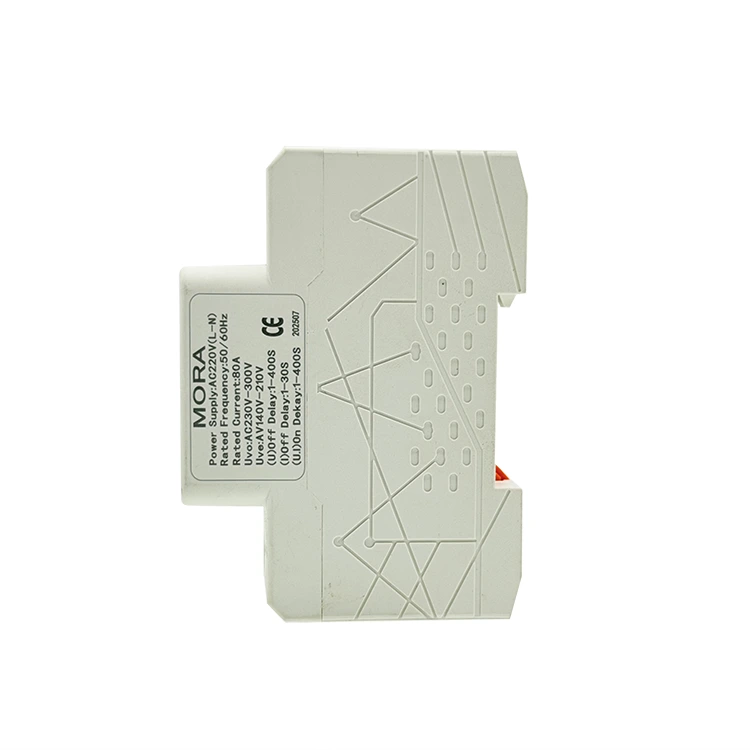

• Désignation officielle du modèle : protecteur de tension intelligent 2P de type M, cinq écrans numériques

• Plage de tension de fonctionnement : échantillonnage semi-circulaire de 140 V à 300 V CA (50/60 Hz)

• Courant nominal de charge active (Iₑ) : plage de configuration dynamique de 1 A à 63 A

• Fenêtre de métrologie du facteur de puissance : échelle haute résolution de 0,00 à 1,00

• Échelle d'accumulation d'énergie : 0 à 99 999 kWh Registre à boucle roulante

• Matériau du jeu de barres interne : cuivre électrolytique pur à 99,9 %

Analyse de forme d'onde DSP 32 bits haute performance

Échantillonnage haute vitesse de qualité industrielle : équipé d'un processeur de signal numérique 32 bits, il réalise un échantillonnage de forme d'onde ultra haute fréquence et une analyse de cycle complet des signaux de grille.

Identification précise des défauts : protecteur de tension intelligent 2P de type M. Cinq écrans numériques peuvent capturer des changements subtils de qualité de l'énergie tels que la dérive du facteur de puissance et les fluctuations harmoniques qui ne peuvent pas être identifiés par les micro-ordinateurs monopuces ordinaires. Il distingue avec précision les signaux transitoires de commutation normaux et les anomalies de défaut réelles, garantissant ainsi l'absence de protection manquante et l'absence de déclenchements intempestifs.

FAQ technique spécifique au produit

Q : La lecture de la consommation d'énergie accumulée (kWh) peut-elle être remise à zéro lors du déplacement du module vers un nouveau circuit de machine ?

R : Oui, le journal d'énergie accumulée peut être effacé et réinitialisé à zéro en appuyant et en maintenant enfoncée une combinaison désignée de touches de programmation de la façade pendant 5 secondes. Cette fonction permet aux utilisateurs de réinitialiser les données de suivi lors du déplacement du protecteur de tension intelligent 2P de type M à cinq écrans numériques pour surveiller une autre machine ou démarrer un nouveau cycle de facturation.

Q : Pourquoi la fenêtre du facteur de puissance (PF) affiche-t-elle une valeur faible, telle que 0,65, même si la tension secteur est parfaitement stable ?

R : Un faible facteur de puissance est dû à des charges inductives en aval, telles que de gros moteurs électriques ou des compresseurs CVC plus anciens, qui créent un déphasage entre la tension et le courant. Cette lecture indique un problème d'efficacité de charge plutôt qu'un défaut avec les cinq écrans numériques du protecteur de tension intelligent 2P de type M, aidant les équipes de maintenance à identifier où des condensateurs de correction du facteur de puissance peuvent être nécessaires.

Q : Comment la fonction de protection de l'alimentation active protège-t-elle les moteurs industriels contre les dommages lors d'un blocage mécanique ?

R : Lorsqu'une pompe ou une bande transporteuse se bloque mécaniquement, le moteur cale et consomme une puissance électrique excessive (kW) pour essayer de tourner. Le processeur haute vitesse à l'intérieur du produit détecte instantanément ce pic soudain de puissance et ouvre le relais en quelques millisecondes, protégeant ainsi les enroulements du moteur de la surchauffe et de l'épuisement.
