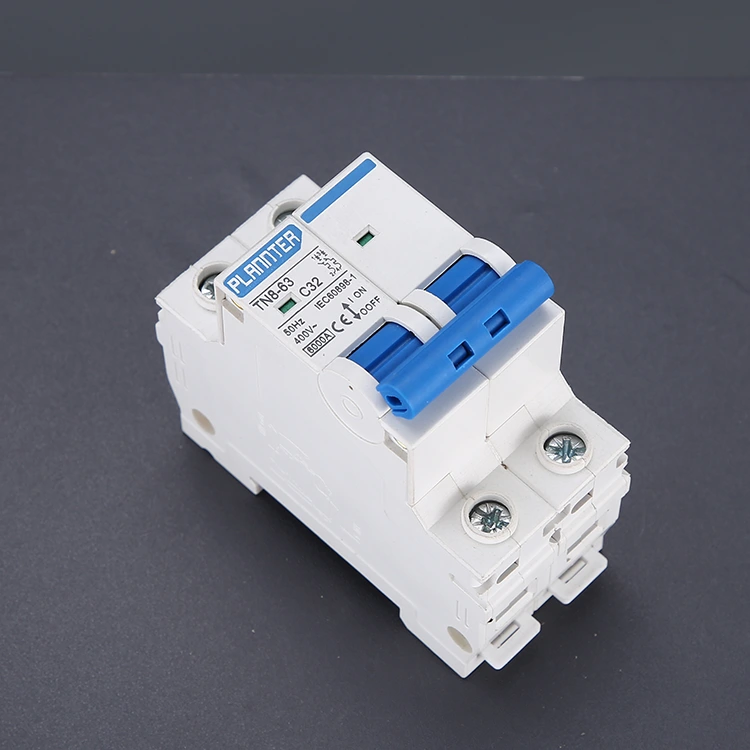

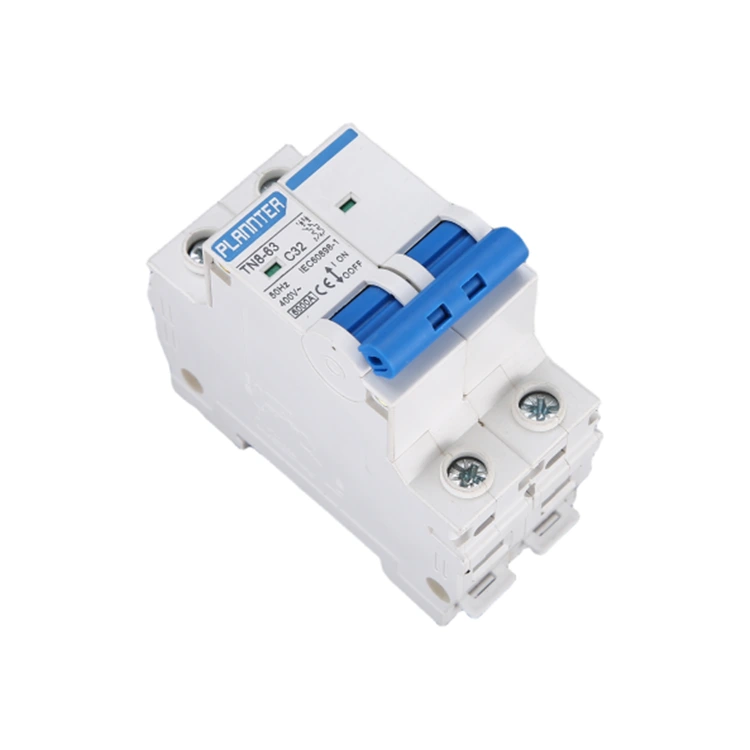

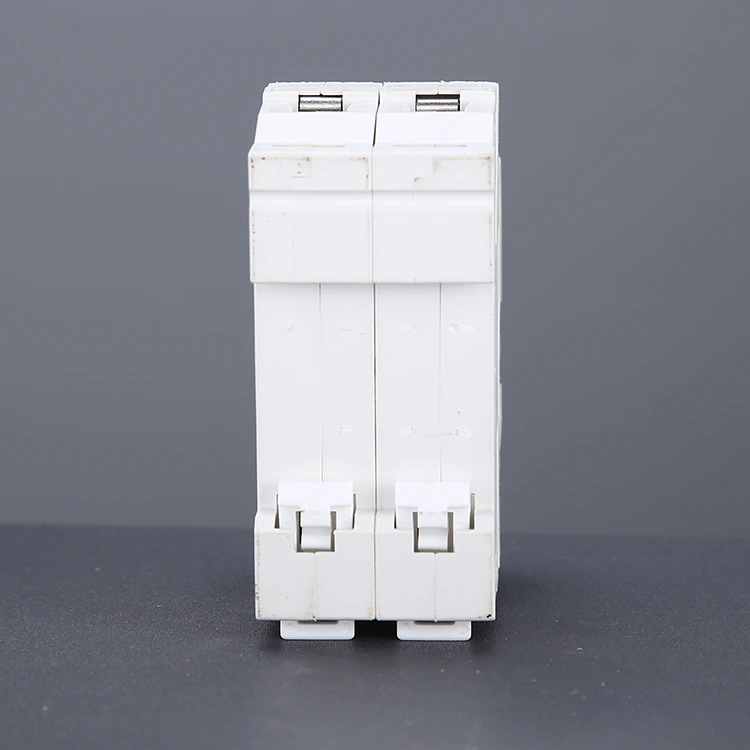

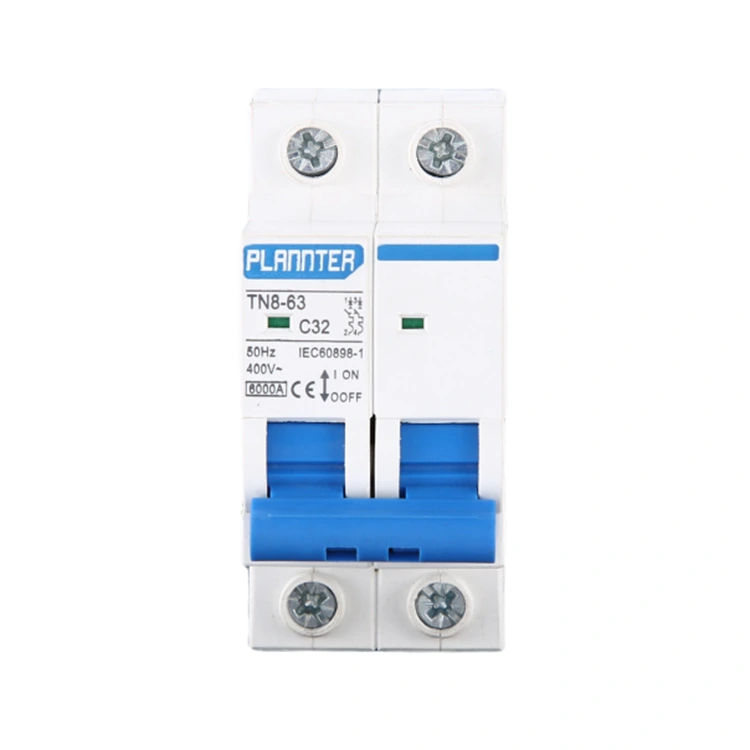

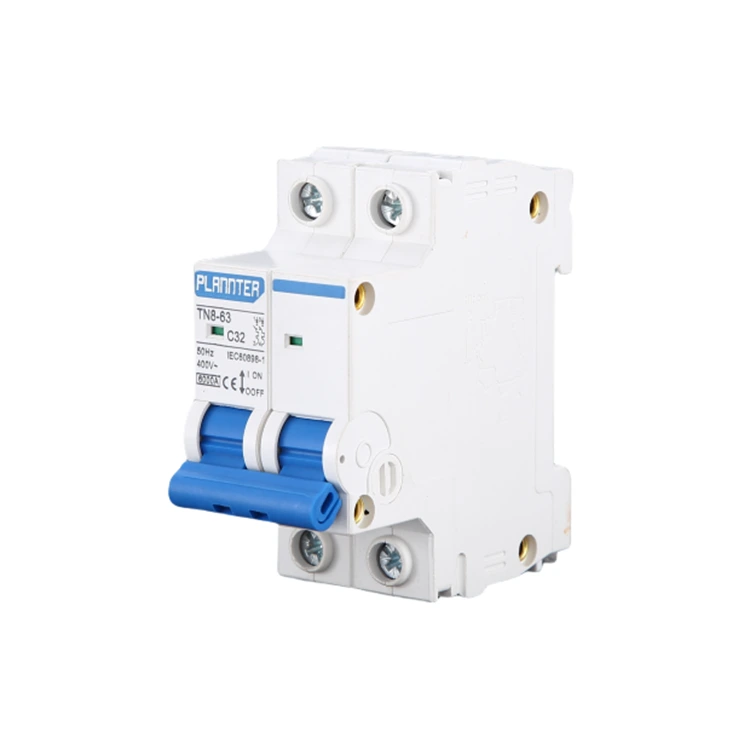

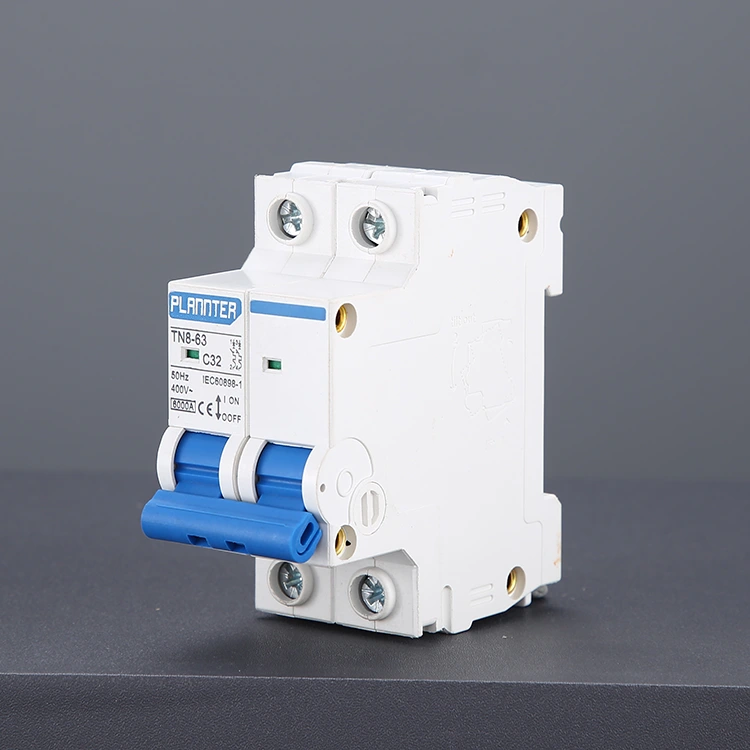

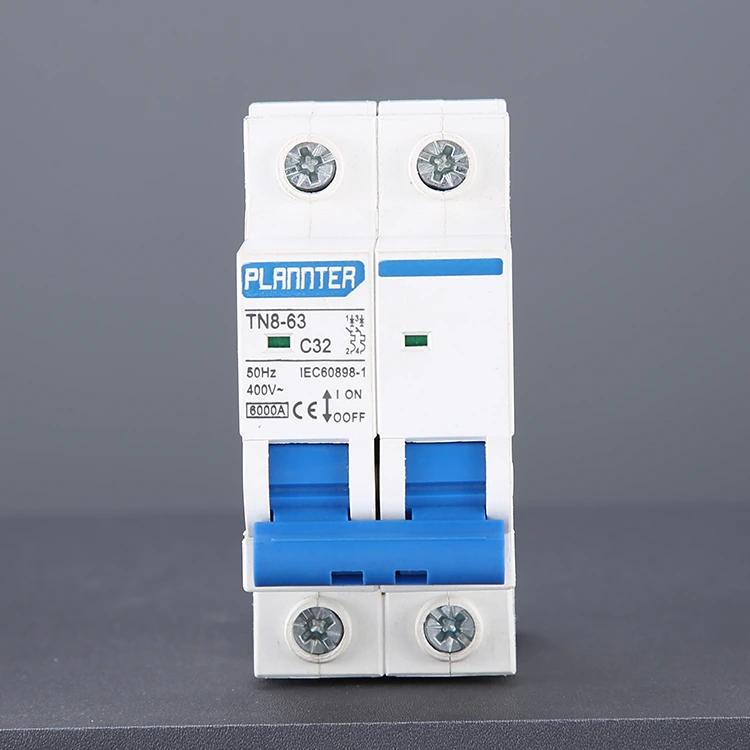

Disjoncteur miniature en plastique à 2 pôles

Un disjoncteur miniature en plastique (MCB) à 2 pôles est un dispositif électrique de protection conçu pour déconnecter automatiquement les deux conducteurs sous tension en cas de surcharge ou de court-circuit. Il garantit une protection sûre et fiable des circuits dans les systèmes AC et DC, en particulier lorsqu'une isolation à double ligne est requise. Remarque : veuillez garder le produit à l'écart de la source d'incendie lors du stockage. Celui-ci doit être stocké dans un endroit frais et sec, loin de toute source de chaleur et d'inflammation.

Aspects clés des disjoncteurs bipolaires

Fonction de sécurité :

• Fournit une protection contre les surcharges et les courts-circuits
• Déconnecte simultanément les deux pôles pour une sécurité accrue
• Empêche les dommages aux équipements électriques tels que les moteurs et les transformateurs

Conception:

• Boîtier en plastique de haute qualité avec d'excellentes performances d'isolation
• Contacts en cuivre argenté pour une conductivité stable
• Structure compacte à longue durée de vie mécanique (jusqu'à 10 000 opérations)

Notes :

• Plage de courant nominal : 6A–63A
• Pouvoir de coupure : jusqu'à 6kA
• Tension d'isolation : jusqu'à AC400V
• Montage sur rail DIN standard de 35 mm

Différence avec le Tandem :

• Les disjoncteurs bipolaires contrôlent deux circuits simultanément avec un fonctionnement lié
• Les disjoncteurs tandem actionnent deux circuits indépendants dans un seul emplacement
• Les disjoncteurs bipolaires sont plus sûrs pour les applications 240 V ou double ligne

Applications

Systèmes commerciaux/industriels :

• Le disjoncteur miniature en plastique à 2 pôles est largement utilisé dans les tableaux de distribution d'usine, les panneaux de commande et les systèmes électriques d'atelier.
• Fournit une protection fiable pour les moteurs, les transformateurs et les équipements lourds
• Assure un fonctionnement stable dans des environnements de travail continus et à forte charge

Protection des équipements sensibles :

• Idéal pour les systèmes d'automatisation, les instruments d'instrumentation et les dispositifs de contrôle
• Empêche les dommages causés par les surcharges, les courts-circuits et les fluctuations de tension
• Améliore la fiabilité du système et réduit les temps d’arrêt

Isolation de sécurité :

• Déconnecte simultanément les deux conducteurs sous tension pour une sécurité accrue
• Convient aux scénarios de maintenance nécessitant une isolation complète du circuit
• Réduit le risque de choc électrique pendant l'entretien

Systèmes de distribution CC :

• Applicable dans les systèmes solaires photovoltaïques et les installations éoliennes
• Fournit une protection efficace des côtés AC et DC
• Assure un fonctionnement sûr et stable des systèmes d’énergie renouvelable

Avantages

• Matériau plastique : le disjoncteur miniature en plastique à 2 pôles est fabriqué en plastique de haute qualité, en cuivre argenté, offrant une isolation électrique et une résistance d'isolation fiables, utilisant une tension d'isolation jusqu'à 400 V CA. Longue durée de vie, jusqu'à 10 000 fois.
• Installation facile : taille compacte et poids léger, utilisant un montage sur rail DIN standard de 35 mm, installation facile et rapide.
• Large capacité de courant : prend en charge une capacité de coupure jusqu'à 6 kA pour une large gamme d'applications de 6 A à 63 A.
• Conforme aux normes CE, CCC et ISO9001

Recommandations de sélection, installation et maintenance

Nous vous recommandons de sélectionner un disjoncteur miniature bipolaire en plastique à utiliser avec : les équipements de forte puissance, les environnements humides et les circuits nécessitant un entretien fréquent.

Nous vous recommandons de sélectionner un disjoncteur unipolaire pour une utilisation avec : un éclairage basse consommation et des petits appareils électroménagers standards.

L'équipe technique Pugao est disponible pour vous fournir des conseils d'experts, vous aidant à obtenir l'adéquation optimale entre votre équipement et vos circuits.

• Installer sur un rail DIN standard de 35 mm dans un boîtier sec et ventilé
• Assurer un câblage approprié en fonction de la tension et du courant nominal
• Inspectez régulièrement l'usure, la surchauffe ou les connexions desserrées.
• Tenir à l'écart des sources d'incendie et des environnements très humides
• Débranchez l'alimentation avant l'entretien ou le remplacement

FAQ

Quelle est la différence entre un disjoncteur unipolaire et bipolaire ?

Un disjoncteur unipolaire protège un seul circuit, tandis qu'un disjoncteur bipolaire contrôle et protège simultanément deux fils sous tension, ce qui le rend adapté aux systèmes à tension plus élevée ou à deux lignes.

Un disjoncteur bipolaire peut-il être utilisé pour deux circuits 120 V ?

Oui, mais seulement si les deux circuits partagent un mécanisme de déclenchement commun. Cela garantit que les deux lignes se déconnectent simultanément pour des raisons de sécurité.

Que signifie « sans voyage » ?

« Sans déclenchement » signifie que le disjoncteur déconnectera le circuit même si la poignée est maintenue en position ON lors d'une condition de défaut.

Comment choisir la bonne note ?

Lors de la sélection d'un disjoncteur miniature en plastique à 2 pôles, tenez compte de la puissance de charge, du type de circuit et des conditions environnementales. Pour les systèmes haute puissance ou critiques, choisissez des modèles mieux classés. Pour l’éclairage ou les petits appareils électroménagers, des valeurs inférieures suffisent. Des conseils professionnels sont recommandés pour une sélection optimale.

Pourquoi choisir Pugao

• Plus de 10 ans d’expertise dans la fabrication d’équipements électriques haute et basse tension
• Système de production certifié ISO9001, ISO14001, ISO45001
• Lignes de production automatisées avancées et contrôle qualité strict
• Gamme complète de produits comprenant des appareillages de commutation, des transformateurs et des disjoncteurs
• Réseau de distribution mondial avec des partenaires de confiance dans plus de 20 pays
• Service à guichet unique depuis la conception et la production jusqu'à l'installation et la maintenance
