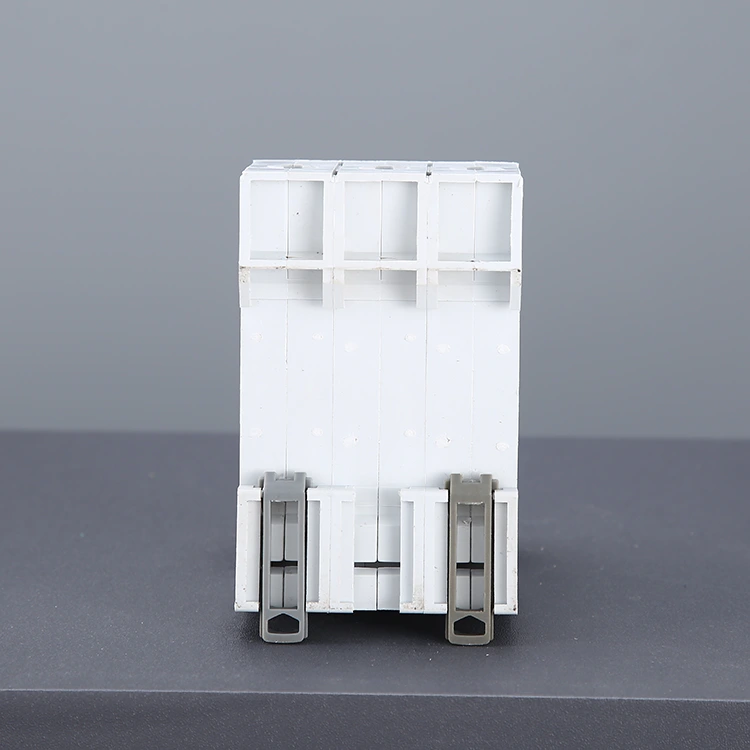

Disjoncteur à boîtier moulé

Un disjoncteur à boîtier moulé (MCCB) est un dispositif de protection basse tension critique conçu pour protéger les systèmes électriques contre les surcharges, les courts-circuits et les conditions de panne. Largement utilisé dans les installations commerciales et industrielles, il assure une isolation fiable des circuits et assure la sécurité des systèmes de distribution d'énergie. En tant que fabricant chinois, Pugao propose des solutions MCCB personnalisées pour répondre à diverses exigences de projets avec des performances stables et des normes de sécurité élevées.

Composants clés d'un MCCB

Boîtier/cadre moulé :

• Construit à partir de matériaux plastiques isolants de haute qualité
• Fournit une forte protection mécanique et une isolation électrique
• Assure la durabilité dans des environnements industriels exigeants

Unité de déclenchement :

• Intègre une technologie avancée de déclenchement thermomagnétique
• Détecte les conditions de surcharge et de court-circuit avec une grande précision
• Assure une réponse rapide pour protéger les circuits et les équipements connectés

Mécanisme de fonctionnement :

• Prend en charge le fonctionnement manuel marche/arrêt avec indication d'état claire
• Se déclenche automatiquement en cas de panne sans intervention manuelle
• Conçu pour la facilité d’utilisation et la fiabilité opérationnelle

Chambre à Arc / Extincteur :

• Éteint efficacement les arcs générés lors d’une interruption du circuit
• Améliore la sécurité et prolonge la durée de vie du produit
• Empêche les dommages aux composants internes lors d'une déconnexion en cas de panne

Terminaux :

• Le disjoncteur à boîtier moulé est fabriqué à partir de matériaux argent-cuivre de haute qualité pour une excellente conductivité
• Assure des connexions électriques sécurisées et stables
• Prend en charge une transmission de courant fiable dans diverses applications

Principales fonctions et caractéristiques

Types de protection :

• Fournit une protection contre les surcharges pour éviter la surchauffe et les dommages à l'équipement
• Offre une protection contre les courts-circuits avec une interruption rapide en cas de panne
• Assure une isolation sûre des circuits électriques dans des conditions anormales

Capacité d'interruption :

• Pouvoir de coupure élevé pour interrompre en toute sécurité les courants de défaut importants
• Convient aux systèmes de distribution d'énergie commerciaux et industriels
• Assure la stabilité du système et minimise les risques électriques

Ajustabilité :

• Équipé de déclencheurs thermomagnétiques pour un contrôle précis du courant
• Permet un ajustement en fonction des exigences de charge et des scénarios d'application
• Améliore la précision de la protection et réduit les déclenchements intempestifs

Réutilisabilité :

• Le disjoncteur à boîtier moulé peut être réinitialisé après un déclenchement sans remplacement
• Conçu pour une longue durée de vie avec des matériaux durables
• Réduit les coûts de maintenance par rapport aux systèmes de fusibles traditionnels

Avantages

Réponse rapide :Le disjoncteur à boîtier moulé Pugao peut couper le circuit en très peu de temps en optimisant la conception du mécanisme de déclenchement, qu'il s'agisse d'une surcharge ou d'un court-circuit, bloquant rapidement le défaut et protégeant la sécurité de l'équipement et du circuit.

Fonctionnement pratique :prend en charge la fermeture et la rupture manuelles, le fonctionnement facile à comprendre et la fonction de déverrouillage automatique, sans intervention manuelle pour réaliser une protection contre les défauts.

Haute sensibilité et précision :le disjoncteur à boîtier moulé a subi un étalonnage strict en usine, l'élément de détection de courant intégré peut surveiller avec précision les changements de courant et déclencher le déclenchement en fonction de la valeur de courant nominal définie, évitant ainsi un faux fonctionnement ou une protection contre les fuites.

Sans entretien et longue durée de vie :Il adopte un matériau métallique et un matériau isolant de haute qualité, qui présente une bonne résistance à l'abrasion et à la corrosion, et ne nécessite pas d'entretien fréquent dans des conditions normales d'utilisation, et sa durée de vie peut être plus de 10 000 fois.

Haute sécurité :adoptant une conception avancée de protection contre les surtensions, coupant la ligne d'incendie et la ligne zéro en même temps, réalisant une isolation complète de l'alimentation et réduisant le risque de choc électrique.

Applications

Le disjoncteur à boîtier moulé est largement utilisé dans les systèmes de distribution d'énergie basse tension, offrant une protection fiable et un contrôle de circuit sûr dans diverses industries.

Systèmes commerciaux/industriels :

• Appliqué dans les panneaux de distribution, les armoires de commande et les systèmes électriques d'usine
• Protège les moteurs, les transformateurs et les équipements électriques lourds
• Assure un fonctionnement stable et continu dans des environnements à forte charge

Systèmes électriques du bâtiment :

• Used in office buildings, residential complexes, and commercial facilities
• Fournit une protection pour l’éclairage, les systèmes CVC et les ascenseurs
• Améliore la sécurité et la fiabilité électriques globales

Protection des équipements sensibles :

• Convient aux systèmes d'automatisation, aux instruments et aux dispositifs de contrôle
• Empêche les dommages causés par les surcharges, les courts-circuits et les fluctuations de tension
• Réduit les temps d’arrêt et les coûts de maintenance

Distribution d'énergie et infrastructures :

• Largement utilisé dans les hôpitaux, les écoles, les aéroports et les établissements publics
• Assure une alimentation électrique stable et sûre dans les environnements critiques
• Prend en charge une gestion et une distribution fiables de l’énergie

FAQ

Quelle est la différence entre un MCCB et un MCB (disjoncteur miniature) ?

Capacité:

• Les MCCB ont un courant nominal et un pouvoir de coupure beaucoup plus élevés que les MCB
• Convient à la gestion de charges et de courants de défaut plus importants

Ajustabilité :

• Les MCCB offrent des paramètres de déclenchement réglables pour la protection contre les surcharges et les courts-circuits
• Les MCB ont généralement des caractéristiques de déclenchement fixes

Cas d'utilisation :

• Les MCCB sont utilisés dans les systèmes de distribution d'énergie industriels et commerciaux
• Les MCB sont principalement utilisés dans les applications résidentielles et commerciales légères

Quels sont les différents types de déclencheurs ?

• Déclencheurs thermomagnétiques pour une protection de base contre les surcharges et les courts-circuits
• Déclencheurs électroniques pour des réglages de protection précis et réglables
• Les modèles avancés peuvent inclure des fonctionnalités de protection contre les défauts à la terre

Les MCCB peuvent-ils être utilisés pour les applications CC ?

• Oui, certains modèles de disjoncteurs à boîtier moulé sont conçus pour les systèmes CC.
• Couramment utilisé dans les systèmes solaires photovoltaïques et les applications de stockage d'énergie par batterie
• Une sélection appropriée des valeurs nominales est nécessaire pour garantir une interruption CC en toute sécurité.

Quel type d’entretien les MCCB nécessitent-ils ?

• Le disjoncteur à boîtier moulé nécessite généralement un entretien minimal
• Une inspection périodique des bornes et des connexions est recommandée
• Recherchez des signes de surchauffe, d'usure ou de dommages mécaniques
• Garantir le bon fonctionnement grâce à des tests de routine en cas d'utilisation dans des systèmes critiques
