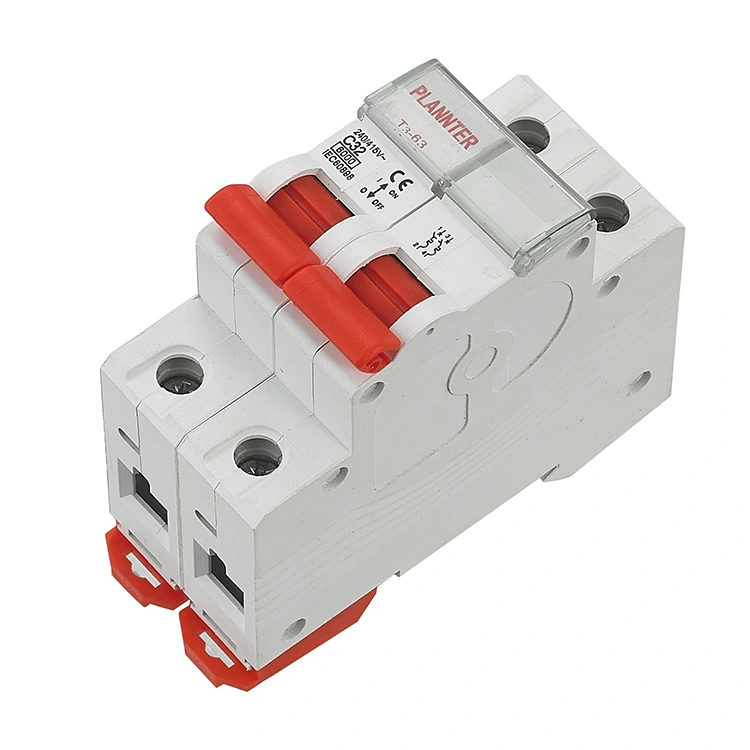

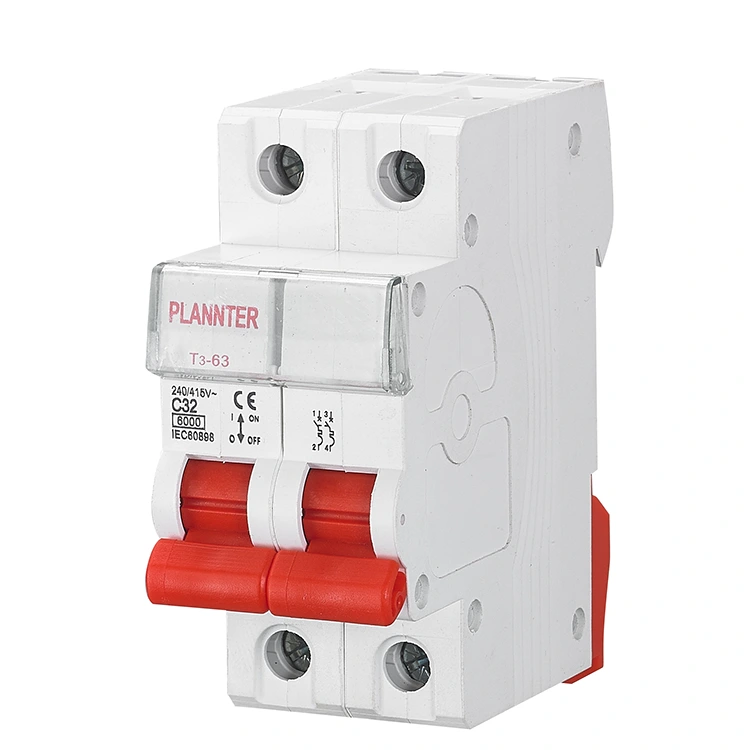

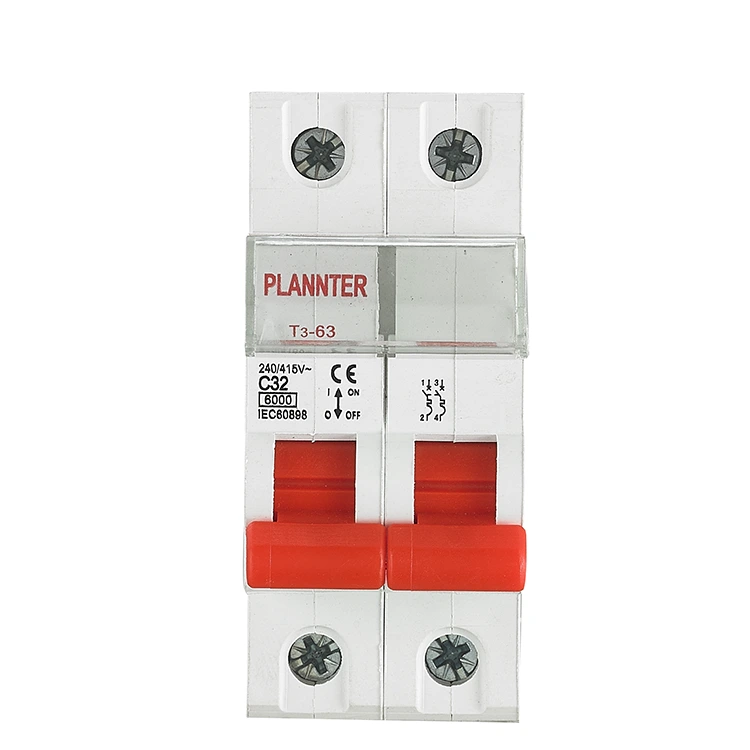

Disjoncteur miniature MCB en cuivre

Le disjoncteur miniature MCB en cuivre est un disjoncteur miniature CC basse tension (MCB) qui protège les circuits contre les courts-circuits et les courants de surcharge. Il a un courant nominal 2P, 32A et une courbe de libération de type C. La capacité nominale de coupure en court-circuit peut atteindre 6 kA et sa durée de vie mécanique peut atteindre 10 000 cycles. Il peut être monté sur rail DIN. Convient aux circuits CC tels que le contrôle et l'automatisation industriels, les transports, les énergies renouvelables, etc.

Quels composants d'un disjoncteur miniature en cuivre (MCB) utilisent du cuivre ?

Lors de la conception et de la fabrication de MCB en cuivre, PUGAO utilise des matériaux en cuivre de haute qualité dans trois domaines critiques :

1. Contacts :

Il s'agit de l'élément le plus critique ; il utilise de l'oxyde d'argent-étain, des alliages d'oxyde d'argent-cadmium ou des matériaux composites de cuivre à base d'argent.

Fonction: Lors de l'interruption de courants élevés, les contacts génèrent un arc électrique. Les alliages cuivre/argent possèdent une résistance élevée à la chaleur et à l'ablation, garantissant que les contacts ne se soudent pas ensemble après des déclenchements répétés.

2. Déclencheur magnétique :

La bobine électromagnétique située à l'intérieur du MCB, qui sert de protection contre les courts-circuits, est enroulée à l'aide d'un fil de cuivre émaillé.

Fonction: Le fil de cuivre présente une faible résistance électrique et génère un minimum de chaleur ; de plus, il permet de générer un champ magnétique plus précis, assurant ainsi une attraction magnétique instantanée et un déclenchement en cas de court-circuit.

3. Bornes et jeux de barres :

Les composants métalliques situés au niveau des ports d'entrée et de sortie d'alimentation du produit sont fabriqués en cuivre rouge (cuivre pur) ou en laiton. Fonction : Cela garantit une résistance de contact extrêmement faible une fois le câblage connecté, empêchant ainsi les composants de surchauffer et de faire fondre le boîtier, un risque associé au flux prolongé de courants élevés.

Cuivre vs fer/aluminium : importance pour les MCB

Fonction

1. Protection des circuits, évitant les risques de sécurité

Pendant le fonctionnement du circuit CA, si le courant est surchargé en raison d'une défaillance de l'équipement, du vieillissement de la ligne, d'une charge élevée ou d'un court-circuit générant un courant élevé instantané, cela peut entraîner une brûlure de l'équipement, un incendie du circuit et d'autres conséquences graves. Ce disjoncteur miniature MCB en cuivre peut surveiller le changement de courant en temps réel, et lorsque le courant change, PUGAO peut surveiller le changement de courant en temps réel. lorsque le courant dépasse la valeur nominale, le mécanisme de déconnexion interne agira rapidement et coupera le fil coupe-feu et le fil zéro en même temps, coupant complètement l'alimentation électrique, minimisant ainsi le risque de sécurité.

2. Isolez complètement l'alimentation électrique, améliorez la sécurité de fonctionnement

Lors de la maintenance du circuit, du remplacement de l'équipement ou de la maintenance quotidienne, il est nécessaire de s'assurer que le circuit est complètement isolé de l'alimentation électrique pour éviter les accidents de choc électrique. Le disjoncteur miniature PUGAO Copper MCB est conçu pour empêcher tout fonctionnement accidentel et est équipé d'un indicateur d'état marche-arrêt clair, qui permet à l'opérateur de déterminer intuitivement si le circuit est ouvert ou non, améliorant ainsi encore le facteur de sécurité de l'opération.

3. Adaptable aux charges monophasées haute puissance, alimentation stable

Par exemple, les appareils électroménagers de forte puissance (climatiseurs, chauffe-eau électriques), les systèmes d'éclairage commerciaux, les équipements industriels monophasés, etc. nécessitent des dispositifs de protection de circuit fiables pour garantir un fonctionnement stable. Il dispose d'une large gamme de courants nominaux pour des applications allant de 6A à 63A. Le disjoncteur miniature MCB en cuivre est disponible dans une large gamme de courants nominaux allant de 6 A à 63 A. Il dispose d'une large gamme de courants nominaux de 6A à 63A, qui peuvent être sélectionnés de manière flexible en fonction de la demande de charge, non seulement pour répondre à la demande actuelle des équipements de haute puissance, mais également pour couper le circuit à temps en cas d'anomalie, pour assurer le fonctionnement stable de l'équipement et pour minimiser l'interruption de la production ou de la durée de vie due à une panne de circuit.

Comment identifier un véritable disjoncteur miniature en cuivre (MCB) ?

En tant que marque soutenue par plus d'une décennie d'expertise en fabrication, la série MCB entièrement en cuivre de PUGAO offre plus que de simples assurances verbales concernant les matériaux ; nous fournissons des conseils d'experts pendant le processus de sélection des produits et fournissons des certificats de test complets parallèlement à nos produits. Vous pouvez vérifier si un MCB répond aux spécifications requises « tout en cuivre » en examinant les caractéristiques clés suivantes :

Capacité de coupure: Les disjoncteurs capables d'atteindre un pouvoir de coupure de 6kA ou 10kA doivent utiliser des composants internes en cuivre de haute qualité pour résister à l'immense énergie générée lors d'un court-circuit.

Poids du produit: Pour les unités présentant les mêmes spécifications, les disjoncteurs dotés de composants internes entièrement en cuivre seront sensiblement plus lourds au toucher.

Normes d'augmentation de la température: La conformité à la norme CEI 60898-1, qui impose des limites strictes en matière d'échauffement, impose l'utilisation exclusive de composants internes entièrement en cuivre.

FAQ

Q : Pourquoi les MCB en cuivre sont-ils plus chers que les MCB standards ?

R : Le prix du cuivre est plus de trois fois supérieur à celui de l’aluminium et plus de cinq fois supérieur à celui du fer. La prime que vous payez couvre l'assurance que le disjoncteur ne manquera pas de se déclencher lors des moments critiques, ainsi que la marge de sécurité supplémentaire nécessaire pour prévenir les incendies.

Q : Tous les disjoncteurs PUGAO sont-ils en cuivre ?

R : Oui. Pour l'ensemble de notre gamme de produits, PUGAO utilise du cuivre ou des alliages de cuivre pour tous les composants conducteurs de base, garantissant ainsi une conformité totale à la norme internationale CEI 60898.

Q : Les MCB en cuivre conviennent-ils à un usage domestique ?

R : Absolument. Bien que les courants électriques domestiques ne soient généralement pas très élevés, le câblage est souvent dissimulé dans les murs ; si un disjoncteur surchauffe ou si un court-circuit déclenche un incendie, les conséquences pourraient être catastrophiques. L'utilisation de disjoncteurs en cuivre représente le plus haut niveau de responsabilité que vous puissiez assumer pour la sécurité de votre famille.
