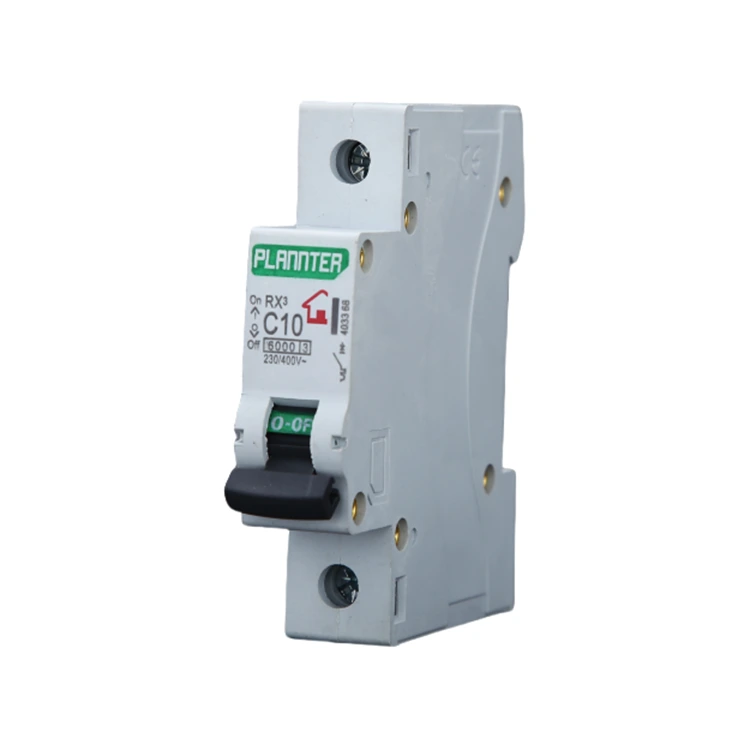

Disjoncteur à air

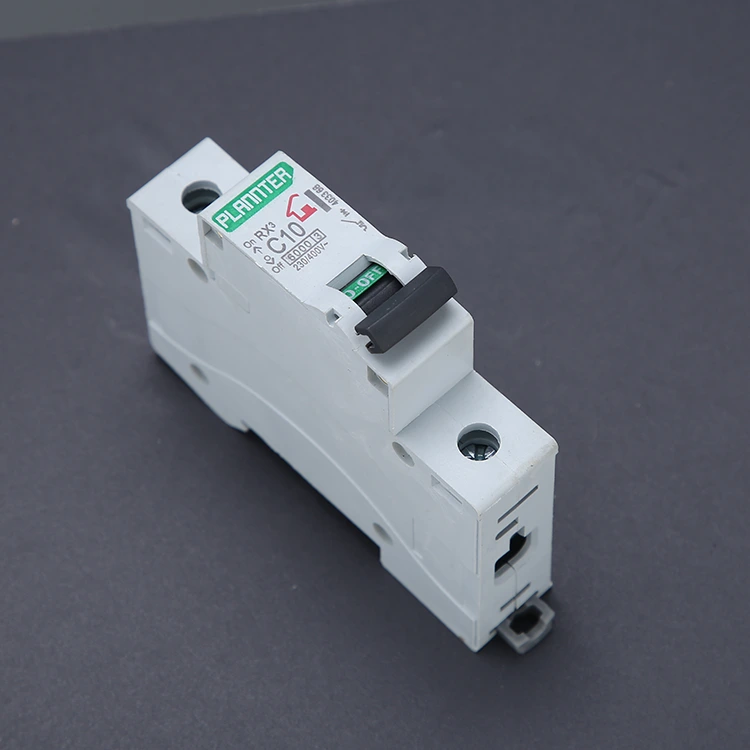

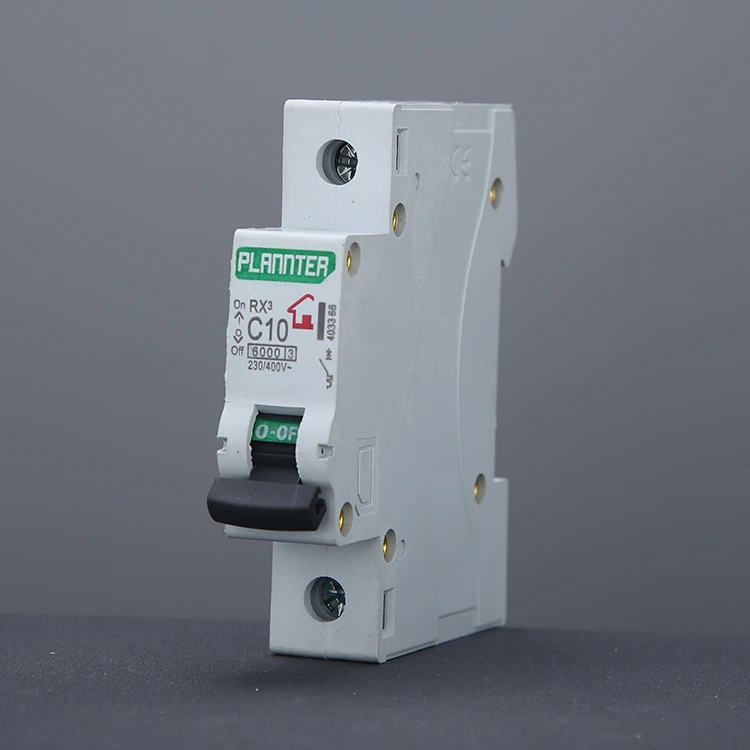

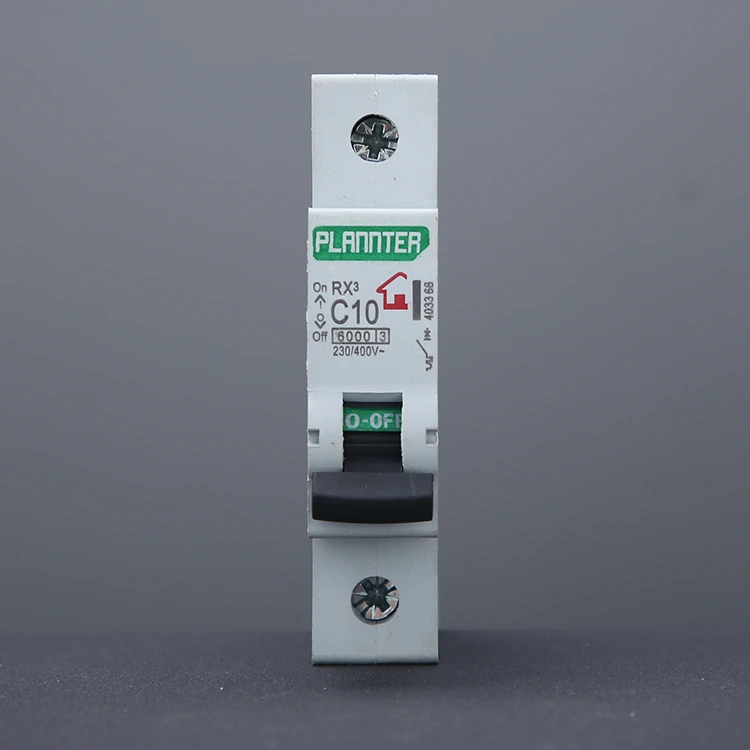

PUGAO (Plannter Electric) est un fabricant et fournisseur professionnel en Chine. Le volume de notre disjoncteur Air-Switch (MCB) ne représente que 1/3 de celui des produits traditionnels (largeur standard 1P 18 mm), prend en charge le montage sur rail, le temps de remplacement peut être contrôlé en 2 minutes et la coque transparente est pratique pour le dépannage. Performances de sécurité, avec libération thermique de surcharge et double protection contre les courts-circuits, la technologie d'extinction d'arc peut résister à une tension de récupération de 400 V, temps d'extinction d'arc <0,1 seconde.

Large adaptabilité, le disjoncteur à interrupteur pneumatique convient à un environnement de -5°C à 40°C. Les avantages économiques sont démontrés par une durée de vie de 10 000 opérations à un coût 40 % inférieur à celui des systèmes à fusibles. Les applications incluent la protection des circuits domestiques et industriels, où la sélection doit se concentrer sur les courants nominaux (6A-125A), le pouvoir de coupure (6kA pour le domestique, ≥10kA pour l'industriel).

Qu'est-ce qu'un disjoncteur Air-Switch ?

Un disjoncteur Air-Switch est un dispositif de protection de circuit qui utilise l'air comme moyen d'extinction d'arc. Il est conçu pour interrompre automatiquement l'alimentation électrique en cas de surcharge ou de court-circuit, garantissant ainsi la sécurité du câblage et de l'équipement.

Lorsque l'interrupteur interrompt un flux de courant élevé, un arc électrique intense à haute température se forme entre les contacts. Si cet arc n’est pas éteint rapidement, il peut griller l’interrupteur ou même déclencher un incendie.

Le commutateur pneumatique est doté d'une chambre d'extinction d'arc interne spécialement conçue. Lorsqu'un arc est généré, il est entraîné dans cette chambre, où il est segmenté en de nombreux arcs plus petits et rapidement refroidi par l'air ambiant, entraînant l'extinction de l'arc.

Application

1. Protection des appareils électroménagers: les disjoncteurs miniatures sont largement utilisés dans les climatiseurs, les machines à laver et autres appareils électroménagers pour assurer la sécurité de l'électricité domestique. Protéger l'équipement et la sécurité personnelle.

2. Applications industrielles: Les disjoncteurs Air-Switch sont très importants dans l'automatisation industrielle, les systèmes électriques et les équipements de communication, la protection contre les surcharges et les courts-circuits, qui peuvent garantir un fonctionnement stable même dans les systèmes électriques complexes.

Avantage

Bonnes performances en matière de sécurité: PUGAO possède sa propre équipe technique et adopte une technologie de contrôle électronique avancée, qui dispose d'une fonction de protection de sécurité exceptionnelle et peut couper automatiquement l'alimentation électrique lorsque l'électricité est anormale, empêchant ainsi efficacement les incendies et autres accidents.

Installation et entretien faciles: compact et pratique, qu'il s'agisse d'installer de nouveaux équipements ou de réviser des circuits, il est facile et rapide pour l'entretien et le remplacement quotidiens.

Forte applicabilité: Les disjoncteurs Air-Switch peuvent être personnalisés en fonction des besoins de différents systèmes électriques, y compris les paramètres de spécification, les marques, etc.

Recommandations d'utilisation

1. Sélectionnez le courant nominal correct

Le courant nominal du disjoncteur Air-Switch doit être ≥ 1,2 à 1,5 fois le courant de charge réel. La sélection d'un calibre trop faible peut entraîner des déclenchements fréquents, tandis que la sélection d'un calibre trop élevé compromet la sensibilité de la protection. Veuillez fournir les détails spécifiques de votre projet et PUGAO évaluera vos besoins et vous recommandera une solution adaptée.

2. Sélectionnez la courbe de déclenchement appropriée en fonction de la charge

Type B : Éclairage et charges résistives

Type C : équipements à usage général, prises de courant et petits moteurs

Type D : équipements avec courants d'appel élevés et gros moteurs

En cas de doute, privilégiez le choix du C-Curve, car il offre la plus grande polyvalence.

3. Installation correcte

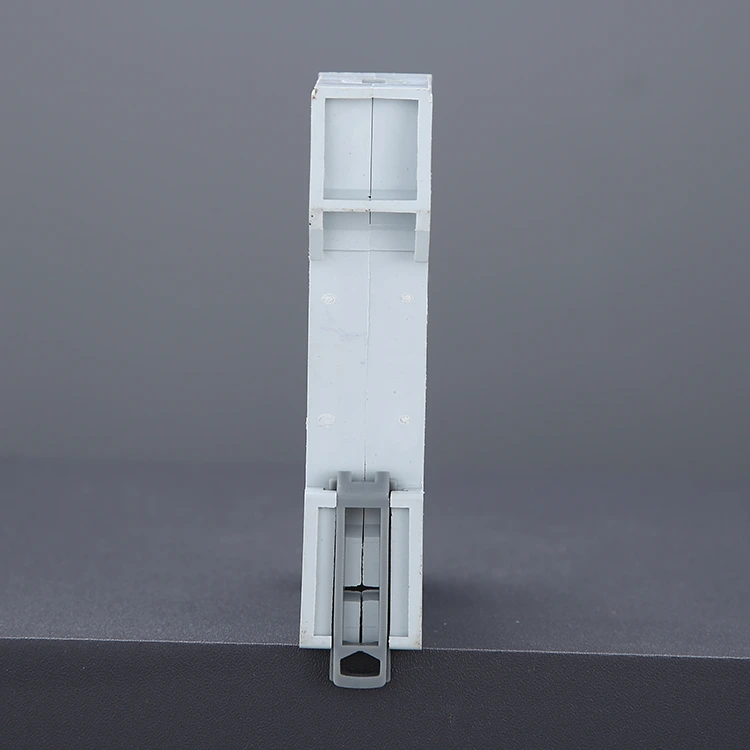

Lors de l'installation de l'ACB, il doit être monté sur un rail DIN standard. Les bornes de câblage doivent être solidement serrées pour éviter tout desserrage et toute surchauffe ultérieure. Utilisez des fils conformes aux exigences de calibre spécifiées (par exemple, pour un calibre de 32 A, une section de fil ≥ 4 mm² est recommandée).

Environnement d'installation recommandé : Installer dans une boîte de distribution sèche et bien ventilée. Évitez l'exposition à des températures élevées, à l'humidité ou à des environnements corrosifs ; si nécessaire, installez une enceinte de protection supplémentaire.

4. Évitez un fonctionnement prolongé à pleine charge

Il est recommandé de maintenir le courant de fonctionnement réel entre 70 et 80 % de la valeur nominale. Un fonctionnement prolongé à pleine charge peut entraîner une élévation excessive de la température et une durée de vie raccourcie.

Défauts courants et dépannage

Les défauts des disjoncteurs pneumatiques proviennent généralement d’une surcharge, d’un mauvais câblage ou d’une mauvaise sélection de produits. En garantissant une sélection correcte des produits, une installation appropriée et des inspections régulières, plus de 90 % des problèmes potentiels peuvent être efficacement évités.

Parallèlement à la livraison de votre produit, nous fournissons des recommandations complètes concernant l'installation, l'utilisation et la maintenance ; la liste suivante de problèmes courants sert de référence utile.

1. Déclenchements fréquents

Symptôme: Après avoir fait fonctionner des appareils à haute puissance pendant un certain temps, le disjoncteur se déclenche automatiquement et l'interrupteur est visiblement chaud au toucher.

Causes :

Charge excessive : le courant total consommé par les appareils fonctionnant dans le circuit dépasse la capacité de courant nominal du disjoncteur.

Température ambiante élevée : une mauvaise dissipation de la chaleur à l'intérieur du boîtier de distribution entraîne le déclenchement prématuré des composants de détection thermique internes du disjoncteur.

Solution: Réduisez le nombre d’appareils de forte puissance connectés au même circuit pour répartir la charge.

Si la charge est effectivement nécessaire et que les spécifications de câblage existantes le permettent, passez à un disjoncteur avec un courant nominal plus élevé.

2. Déclenchement instantané

Symptôme: Immédiatement après avoir fermé le disjoncteur ou branché un appareil spécifique, le disjoncteur se déclenche instantanément, souvent accompagné d'une forte détonation ou d'une étincelle visible.

Causes :

Court-circuit de ligne : le fil sous tension est entré en contact direct avec le fil neutre.

Appareil endommagé : une panne électrique interne ou un court-circuit s'est produit dans l'un des appareils connectés.

Solution: N'essayez pas de forcer la fermeture du disjoncteur à plusieurs reprises. Débranchez tous les appareils connectés à ce circuit spécifique, puis essayez à nouveau de fermer le disjoncteur.

Si le disjoncteur ne se déclenche plus, cela indique qu'un des appareils est défectueux ; s'il continue à se déclencher, cela suggère que le câblage encastré dans le mur est endommagé, nécessitant une inspection par un électricien professionnel.

3. Le levier à bascule ne parvient pas à se réinitialiser

Symptôme: Après le déclenchement, le levier à bascule semble lâche ou mou ; lorsqu'il est poussé en position « ON », il revient immédiatement en position « OFF ».

Causes :

Défaut non résolu : un court-circuit ou une surcharge grave existe toujours dans la ligne ; le mécanisme de « déclenchement gratuit » du disjoncteur s'enclenche pour assurer la protection.

Dommages au mécanisme interne : suite à un court-circuit extrême, les contacts internes peuvent s'être soudés ensemble ou les ressorts mécaniques peuvent avoir subi des dommages dus à la fatigue.

Solution: Tout d'abord, vérifiez si le bouton de réinitialisation du dispositif à courant résiduel (RCD) n'est pas sorti.

Si vous ne parvenez pas à fermer le disjoncteur même après avoir exclu les défauts externes, cela indique que le disjoncteur lui-même est endommagé et doit être remplacé.

4. Surchauffe des bornes ou décoloration du boîtier

Symptôme: Une odeur de brûlé est détectée ou le boîtier en plastique autour des bornes de câblage du disjoncteur semble jauni ou noirci.

Causes :

Connexions desserrées : Cela constitue le danger le plus dangereux. Un serrage incorrect des vis augmente la résistance de contact, générant une chaleur extrême.

Calibre de fil incompatible : L'utilisation de fils trop fins entraîne un transfert de chaleur directement vers le disjoncteur.

Solution: Coupez immédiatement l'alimentation électrique ! Coupez les extrémités brûlées des fils, dénudez à nouveau l'isolant et serrez fermement les vis. Si le boîtier du disjoncteur s'est déformé à cause de la chaleur, l'ensemble de l'unité doit être remplacé.

5. Bourdonnement distinct pendant le fonctionnement

Symptôme: Pendant son fonctionnement, le disjoncteur émet un bourdonnement électromagnétique faible mais continu (caractéristique des courants alternatifs).

Causes :

Vibration du mécanisme électromagnétique : l'armature électromagnétique interne est inégale ou des corps étrangers sont entrés dans le mécanisme.

Charge de courant élevée : lors d'un fonctionnement proche de la pleine capacité, les forces du champ magnétique provoquent une légère résonance des composants internes.

Solution : Un très faible bourdonnement est généralement normal. Cependant, si le son est fort ou intense, surtout s'il est accompagné d'une surchauffe, cela indique que les composants internes vieillissent ; le remplacement de l'unité est recommandé.
