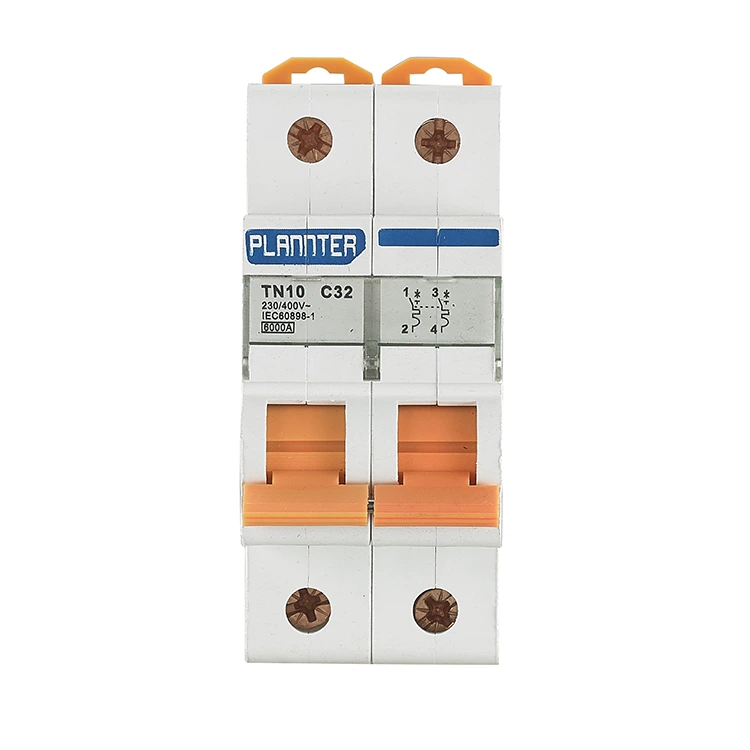

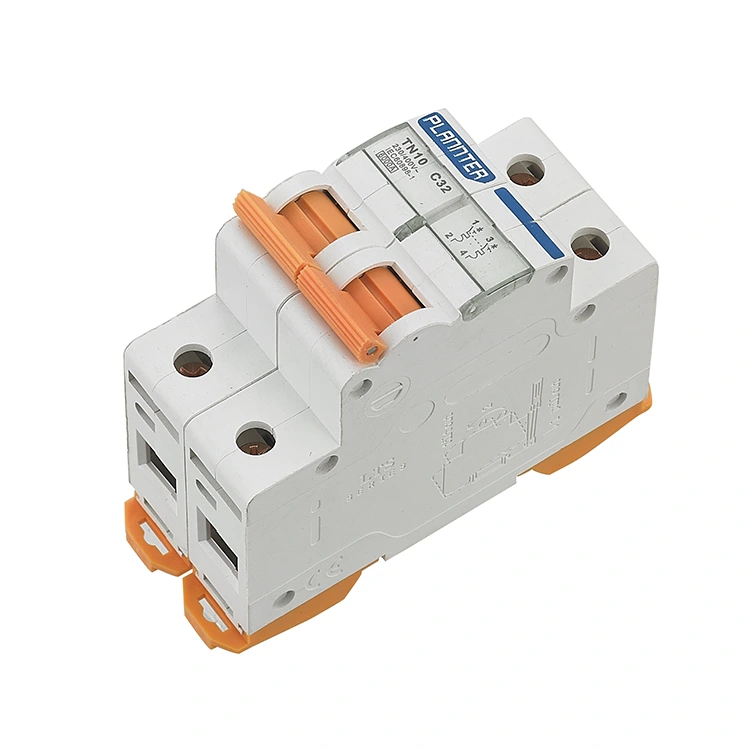

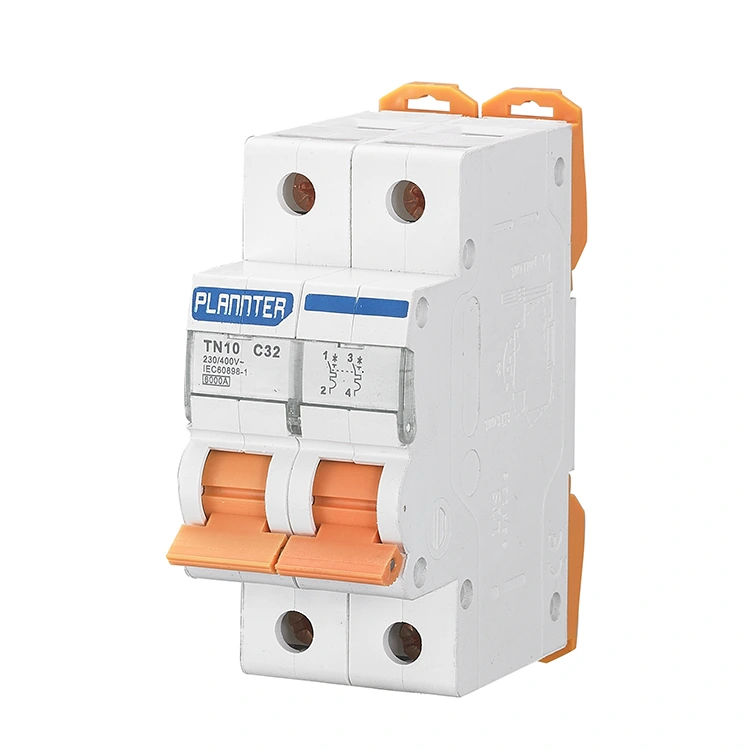

Mini disjoncteur à capacité de coupure élevée 32A

Le mini disjoncteur PUGAO (Plannter Electric) 32A à haute capacité de coupure est un dispositif de protection qui contrôle les deux pôles (feu et zéro) en même temps. Comparé à un disjoncteur unipolaire qui coupe uniquement le fil d'incendie, il réalise une isolation complète du circuit et offre un niveau de sécurité plus élevé. Lorsqu'une surcharge ou un court-circuit se produit dans le circuit, le produit répondra rapidement pour couper le chemin du courant des deux pôles de manière synchrone, empêchant ainsi les risques potentiels pour la sécurité pouvant être causés par une ligne zéro chargée.

La plage de courant nominal du produit va de 6A à 63A, couvrant les besoins de la plupart des scénarios d'application. Le pouvoir de coupure peut atteindre 6 kA, ce qui garantit que le courant de défaut peut toujours être coupé de manière fiable en cas de court-circuit grave.

Qu'est-ce qu'un mini disjoncteur à haut pouvoir de coupure de 32 A ?

Un mini disjoncteur à haut pouvoir de coupure de 32 A est un dispositif de protection basse tension avec un courant nominal de 32 ampères et un pouvoir de coupure élevé en court-circuit ; il est principalement conçu pour assurer la protection de sécurité des circuits électriques fonctionnant dans des environnements caractérisés par des courants de défaut élevés.

Comme les disjoncteurs standards, il sert à protéger les circuits évalués à 32 ampères (correspondant généralement à un câblage de 6 mm² ou 10 mm²) et convient aux applications telles que les climatiseurs, les chauffe-eau ou les équipements industriels à petite échelle.

Le terme « pouvoir de coupure » fait référence à l'amplitude de courant maximale que ce disjoncteur peut interrompre en toute sécurité lors d'un défaut de court-circuit sans subir de dommages, en particulier sans que les contacts ne se soudent, n'explosent ou ne prennent feu.

Les disjoncteurs standard ont généralement un pouvoir de coupure de 4,5 kA ou 6 kA, tandis que les modèles à pouvoir de coupure élevé ont un pouvoir de coupure de 10 kA ou plus.

En cas de court-circuit grave, le courant instantané peut atteindre 8 000 A. Si un disjoncteur standard de 6 kA était utilisé dans un tel scénario, l'appareil pourrait potentiellement exploser ; cependant, un disjoncteur à pouvoir de coupure élevé de 10 kA serait capable d'interrompre l'alimentation électrique en toute sécurité sans subir de dommages.

Application:

Système de distribution d'énergie résidentiel: comme interrupteur principal ou protection de circuit de dérivation du boîtier de distribution domestique, pour assurer la sécurité de la consommation électrique domestique.

Commercial: Ce Mcb à haute capacité de coupure de 32 A est utilisé dans les circuits d'éclairage et de prises dans les centres commerciaux, les immeubles de bureaux et les hôtels pour fournir une protection fiable contre les fuites et les surcharges.

Environnements industriels: utilisé dans les armoires de commande, les boîtes de distribution et autres équipements pour protéger les moteurs monophasés et autres charges importantes.

Équipements publics: ce Mcb à haut pouvoir de coupure 32A joue un rôle de protection clé dans le système de distribution électrique des écoles, hôpitaux, gares et autres lieux publics

Alimentation temporaire: Fournit une protection de sécurité sur les chantiers de construction, les activités de plein air et autres occasions d'alimentation électrique temporaire

Dans quels scénarios recommandons-nous de sélectionner des disjoncteurs à haut pouvoir de coupure ?

1. Proximité des transformateurs ou des salles de distribution

Principe : Plus l'appareil est proche de la source d'alimentation, plus le courant de court-circuit potentiel est élevé. A la sortie d'un transformateur, le courant de court-circuit peut facilement dépasser 10 kA.

Risque : les disjoncteurs standards sont incapables de supporter de telles charges ; par conséquent, des disjoncteurs à haut pouvoir de coupure doivent être utilisés comme principale ligne de défense.

2. Réseaux électriques industriels et longs parcours de câbles

Principe : les jeux de barres industriels sont robustes et possèdent une faible impédance, ce qui entraîne une immense énergie de court-circuit.

Risque : Les disjoncteurs standards n'ont souvent pas une capacité d'extinction d'arc suffisante ; cette absence d'extinction de l'arc peut provoquer des incendies à l'intérieur de l'armoire de distribution.

3. Protection en cascade

Principe : Dans les systèmes de distribution d'énergie à plusieurs niveaux, les disjoncteurs en amont nécessitent un pouvoir de coupure plus élevé pour résister à l'énergie réfléchie par les appareils en aval.

Risque : Pour assurer une protection sélective, les disjoncteurs situés à l'extrémité du système nécessitent souvent également une mise à niveau vers des modèles dotés d'un pouvoir de coupure plus élevé.

FAQ

Q : Le disjoncteur à haut pouvoir de coupure de 32 A est-il adapté aux charges de démarrage de moteurs ?

R : Oui, à condition que la courbe de déclenchement correcte soit sélectionnée. Pour les charges inductives telles que les moteurs électriques, nous recommandons de choisir une courbe de déclenchement de type D. Cela garantit que le disjoncteur ne se déclenche pas intempestivement lorsque le moteur génère un courant de démarrage de 5 à 8 fois sa valeur nominale ; simultanément, en exploitant son pouvoir de coupure élevé, il offre le plus haut niveau de protection de sécurité en cas de défaut de court-circuit interne au sein du moteur.

Q : Pourquoi le disjoncteur 32 A de PUGAO présente-t-il une élévation de température plus faible sous de lourdes charges ?

R : L’augmentation de la température est une mesure essentielle pour évaluer la qualité des disjoncteurs à courant élevé. Nous utilisons un processus de soudage par points entièrement automatisé pour sécuriser les composants internes porteurs de courant, ce qui entraîne une résistance de contact extrêmement faible.

Combiné à une conception de flux d'air interne optimisée pour la dissipation thermique, la génération de chaleur interne reste bien en dessous des limites des normes internationales, même en fonctionnement à pleine charge de 32 A. Cela prolonge considérablement la durée de vie du disjoncteur et de l'isolation des fils.

Q : Le mini disjoncteur à haut pouvoir de coupure 32 A peut-il être installé dans un boîtier de distribution résidentiel standard ?

R : Absolument. Il présente une conception modulaire standard de 18 mm et est compatible avec les systèmes de montage sur rail DIN de 35 mm. Bien qu’il offre des performances de protection de qualité industrielle, il conserve un format compact.
