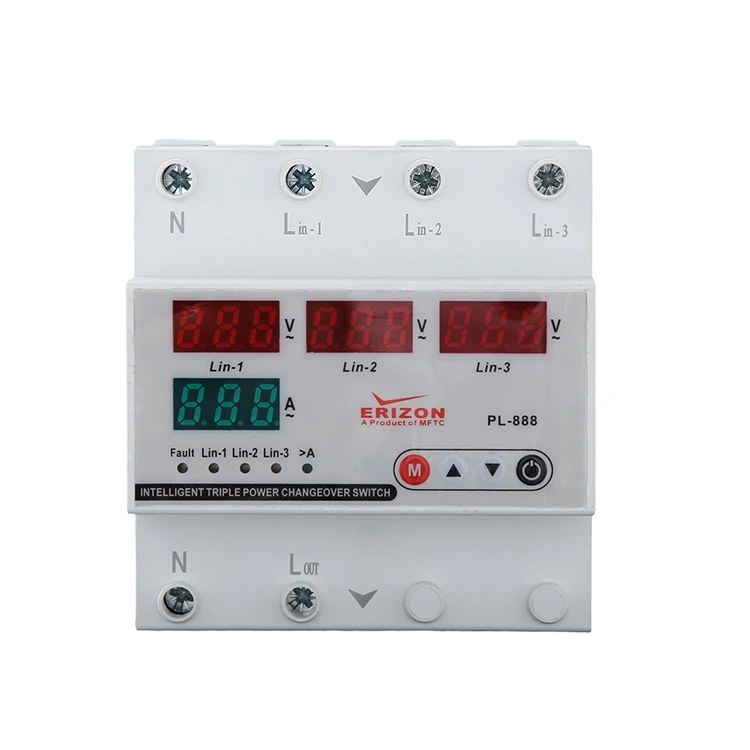

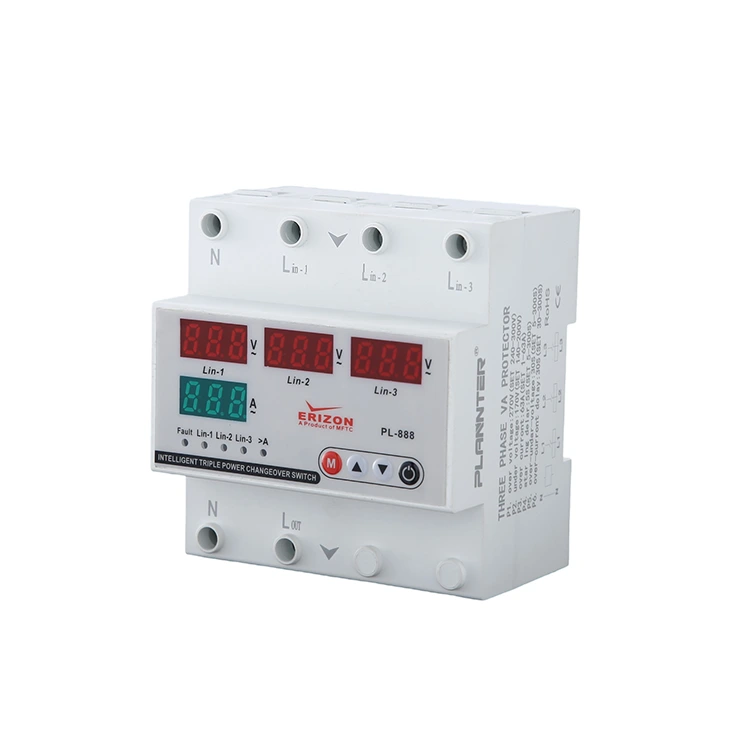

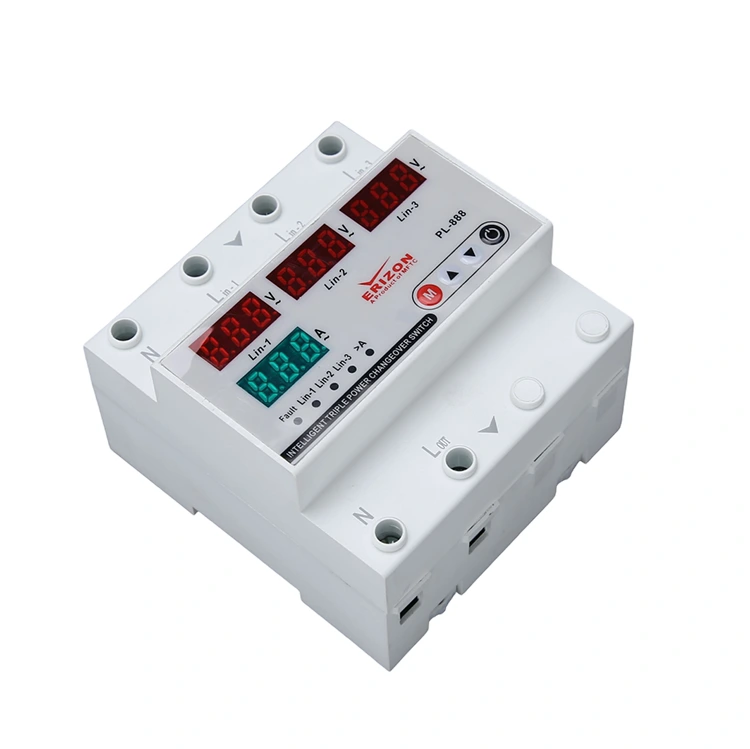

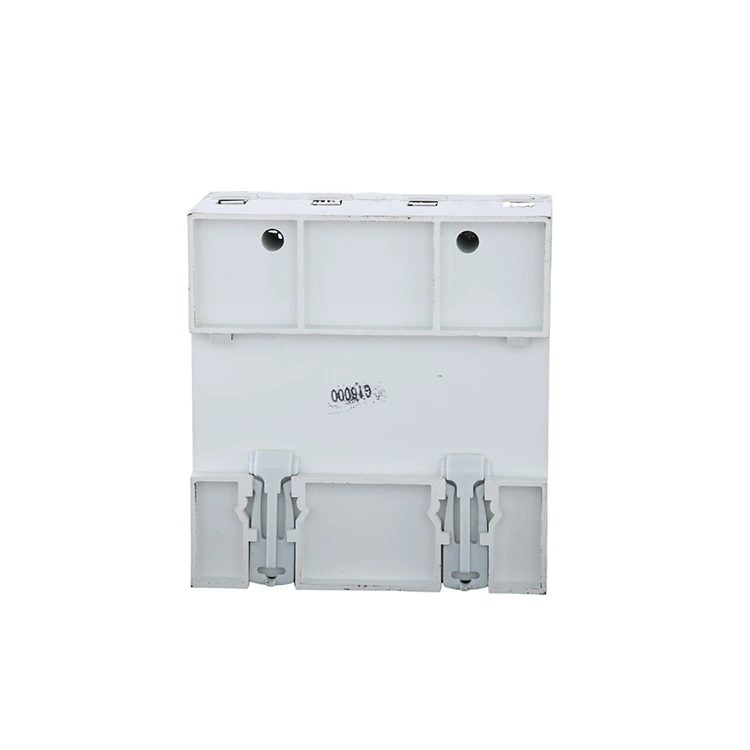

Protecteur de tension triphasé à quatre écrans

Ce protecteur de tension triphasé à quatre écrans présente des surtensions, des sous-tensions et des surintensités. L'utilisation d'une puce de mesure spéciale garantit que l'erreur de mesure des paramètres électriques tels que la puissance et la consommation d'énergie est inférieure à ± 1 %. Il est équipé d'un écran LCD à double écran pour la surveillance en temps réel, les valeurs de courant et de tension. Et il peut également personnaliser le seuil de surtension/sous-tension, la valeur de surintensité et le délai d'action pour répondre aux exigences d'application de différents scénarios.

Avantages

1. Protégez les équipements électriques et prolongez la durée de vie des appareils électriques : appareils électroménagers modernes tels que les réfrigérateurs, les climatiseurs, les téléviseurs, les ordinateurs, etc. Surtension, qui peut brûler le circuit imprimé, le moteur ou d'autres composants essentiels de l'appareil, voire provoquer un incendie. Surtension : peut brûler le circuit imprimé, le moteur ou d'autres composants essentiels de l'appareil. Par exemple, les modules d'alimentation d'ordinateurs ou les compresseurs de climatiseurs sont susceptibles de surchauffer en cas de surtension et même de provoquer des incendies. Sous-tension : cela peut empêcher l'appareil de démarrer normalement ou de fonctionner de manière irrégulière. En installant un protecteur de tension triphasé à quatre écrans, vous pouvez rapidement couper l'alimentation électrique en cas de tension anormale, évitant ainsi d'endommager les gros appareils, les serveurs, etc.

2. Améliorez la sécurité électrique et prévenez les accidents de sécurité : une tension anormale endommage non seulement les appareils électriques, mais peut également provoquer des accidents de sécurité. Par exemple, une tension excessive peut entraîner une détérioration de l’isolation des fils, augmentant ainsi le risque de court-circuit ou d’incendie. Une sous-tension entraîne une surchauffe du moteur, provoquant une surcharge de ligne ou un incendie électrique.

3. Rentable et faible coût : le protecteur de tension triphasé à quatre écrans est abordable, facile à installer et présente de faibles coûts de maintenance. Si vous n'installez pas cet appareil, cela existera en raison d'une tension anormale causée par des coûts de réparation électrique ou de remplacement. De plus, ce protecteur dispose d'une fonction de récupération automatique, ce qui réduit les opérations manuelles de l'utilisateur et est plus sûr et plus pratique.

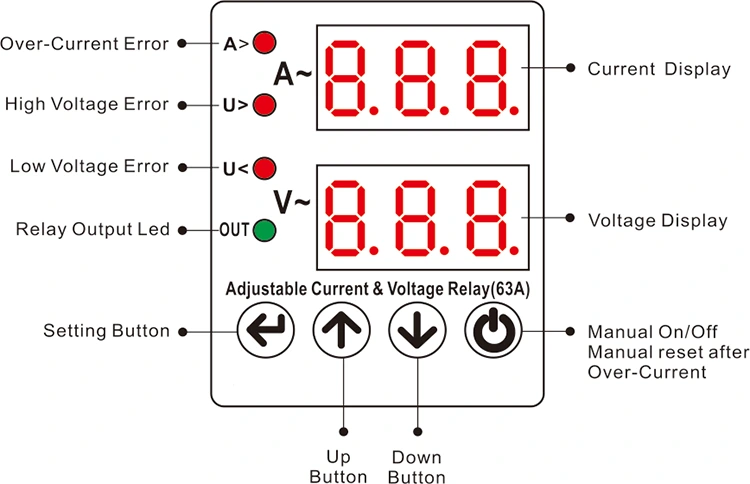

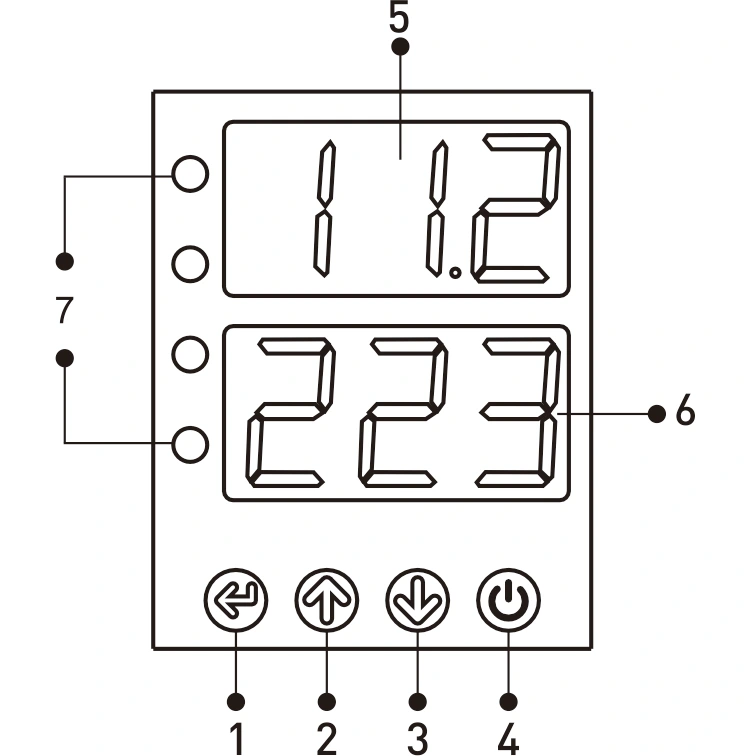

Affichage et boutons

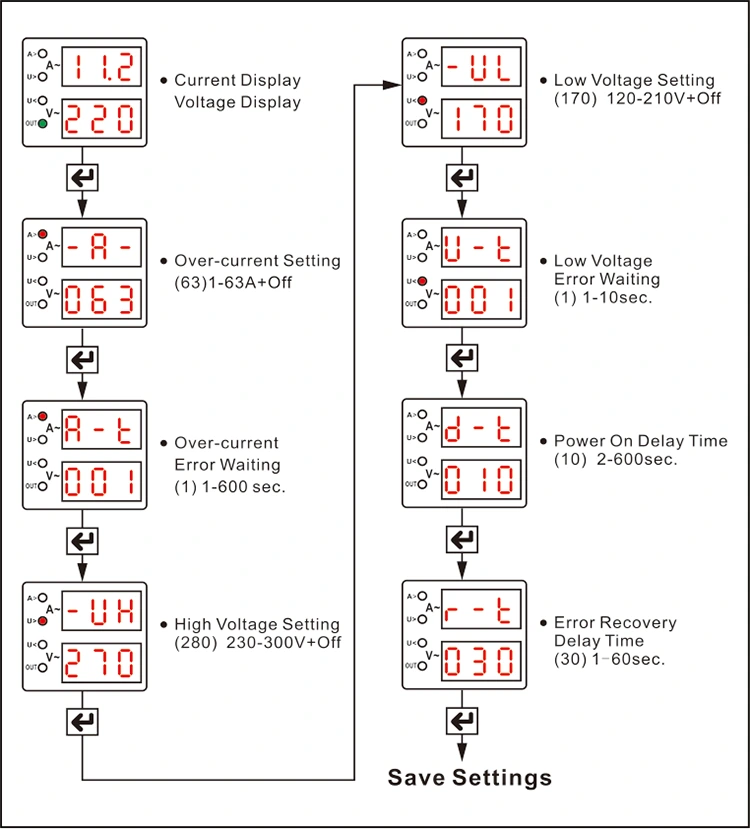

1 - Bouton SET : ce bouton est utilisé pour enregistrer après le réglage/la modification des valeurs de surintensité et des valeurs de réglage de tension haute/basse et des erreurs.

temps d'attente.

2 - Bouton UP : Augmente la valeur requise.

3 - Bouton Bas : Réduisez la valeur requise.

4 - Bouton marche/arrêt manuel

est utilisé pour contrôler l’activation/désactivation de la sortie de l’appareil. Lorsque la sortie est éteinte, l'écran affichera le mot « OFF » et l'appareil ne reprendra pas automatiquement dans cet état. Si l'appareil n'est pas défectueux, appuyez à nouveau sur ce bouton pour redémarrer l'appareil et reprendre une utilisation normale.

5 - AFFICHAGE COURANT

ZONE D'AFFICHAGE PRINCIPALE : Pendant le fonctionnement normal, la tension d'entrée est affichée ici en temps réel. L'écran reste allumé lorsque l'appareil est dans un état non défectueux ; en cas de défaut avec une tension anormale (trop élevée ou trop basse), l'afficheur clignotera en alarme. Pendant le réglage des paramètres, l'écran affichera de manière synchrone les valeurs définies des éléments de programmation pertinents (y compris la valeur de protection contre les surintensités, les seuils de tension haute et basse, le délai de défaut et le délai de réinitialisation et d'autres paramètres).

6 - Affichage de la tension

Double groupe d'affichage : pendant le fonctionnement normal de l'appareil, la valeur actuelle est affichée ici et l'écran est toujours allumé dans des conditions sans défaut ; en cas de défauts (par exemple surintensité), l'écran clignote en guise d'alarme. Lors du paramétrage, les valeurs des éléments programmés correspondants sont affichées ici.

7 - Description de l'indicateur

A> : cet indicateur s'allume lorsqu'un défaut de surintensité se produit.

V> : Cet indicateur s'allume lorsqu'un défaut de surtension se produit.

V< : Cet indicateur s'allume lorsqu'un défaut de basse tension se produit.

Out : Cet indicateur s'allume lorsque l'appareil démarre la sortie.

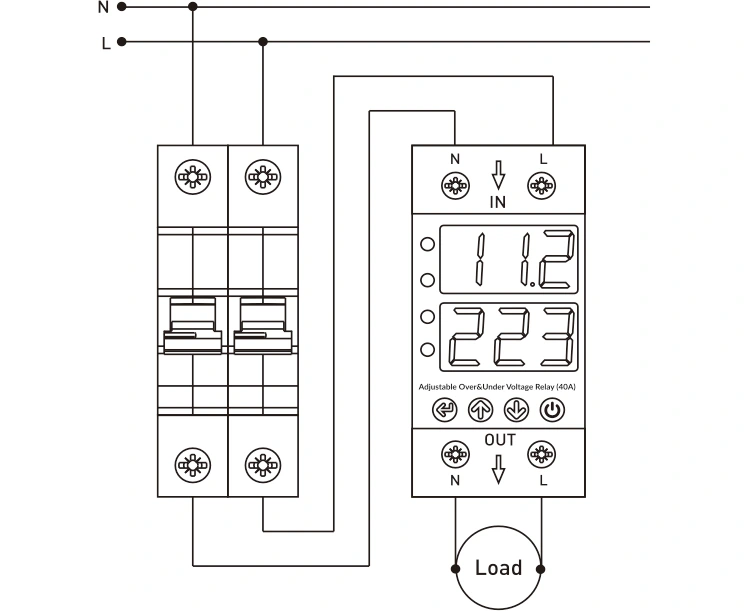

Schéma de câblage

Les fils neutre et phase du réseau doivent être connectés aux bornes « N » et « L » du côté « Entrée » de l'appareil.

Les fils neutres et de phase des appareils nécessitant une protection contre les surtensions et les sous-tensions doivent être tirés des bornes « N » et « L » du côté « sortie » de l'appareil.

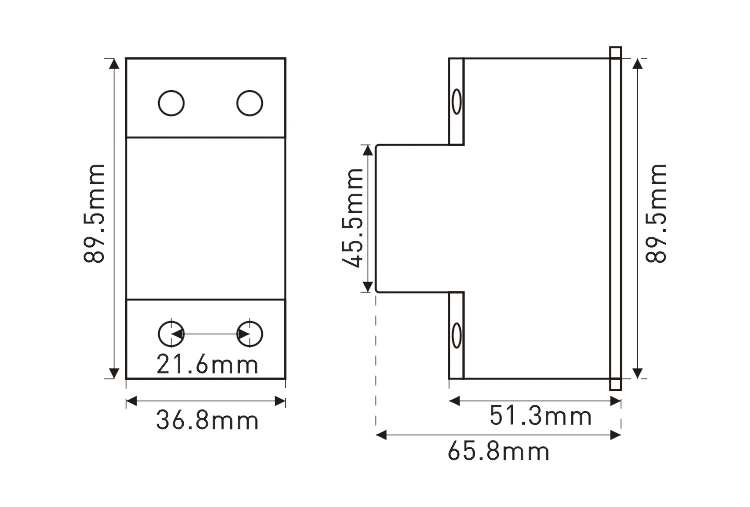

Dimensions
