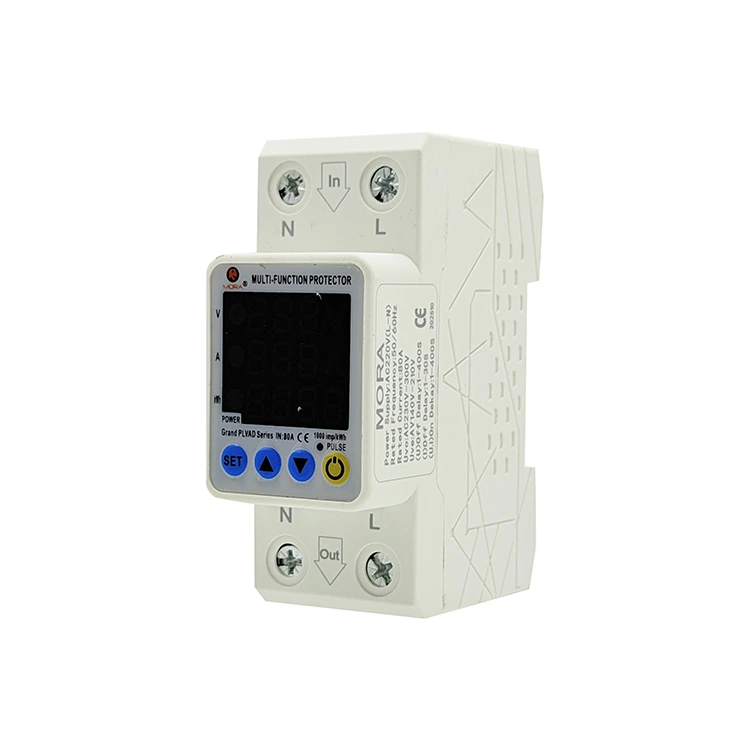

Protecteur de tension à reconnexion automatique 2P, affichage triple de type M

Les équipes d'approvisionnement qui recherchent des équipements de commutation pour les infrastructures distantes ont besoin de modules de protection intelligents capables de se rétablir automatiquement en cas de pannes d'alimentation temporaires afin d'optimiser la disponibilité du système. Conçu et construit par Pugao (Mora), le triple écran de protection de tension à reconnexion automatique 2P haute performance de type M est conçu spécifiquement pour ces applications sans surveillance. Allant au-delà des relais de base à réinitialisation manuelle, cet appareil est doté d'un algorithme de réenclenchement automatique intelligent qui surveille les conditions du réseau après un déclenchement. Une fois que la tension du secteur se stabilise dans les paramètres sûrs pendant une période de compte à rebours définie, le mécanisme motorisé interne ferme automatiquement le circuit, rétablissant ainsi l'alimentation des réseaux de télécommunications, des réseaux de sécurité ou des systèmes de surveillance météorologique en aval.

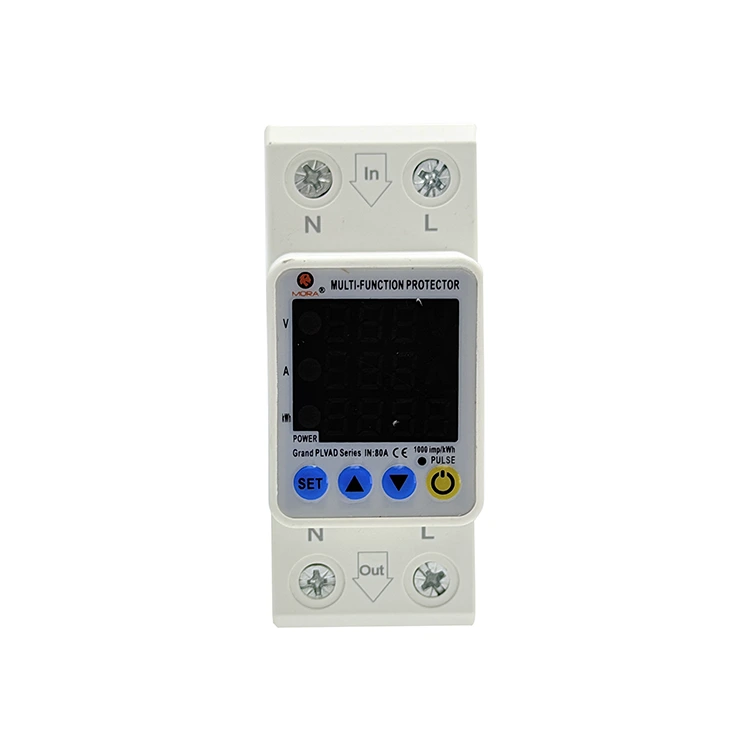

Baie à triple fenêtre avec intégration de compteur de défauts

Affichage synchrone des données multidimensionnelles : le triple affichage du protecteur de tension à reconnexion automatique 2P de type M présente respectivement la tension en temps réel, le courant en temps réel et les temps de défaut cumulés, avec une classification claire des données et une compréhension complète sur un écran de l'état de fonctionnement du circuit.

Alerte précoce quantifiable en cas de défaut : le compteur de défauts intégré peut enregistrer le nombre de déclenchements en cas de surtension et de surintensité au cours du cycle de fonctionnement. Le personnel de maintenance peut juger de la stabilité du réseau sur site et de l'état de vieillissement des équipements en aval grâce aux données de panne, réalisant ainsi une maintenance prédictive.

Avantages principaux du produit

Éliminez les déplacements de camions d’exploitation et de maintenance à distance

• Résoudre les problèmes de maintenance à distance : pour les stations de base cellulaires, les stations météorologiques de montagne et les stations de pompage sans surveillance, les fluctuations transitoires du réseau provoqueront le déclenchement et l'arrêt des relais de protection traditionnels, nécessitant une réinitialisation manuelle sur site, ce qui nécessitera beaucoup de temps et de main d'œuvre.

• Maximiser la disponibilité du système : réalise une surveillance automatique des défauts sur l'ensemble du processus, un jugement de stabilité et une récupération de réenclenchement mécanique. Pour les anomalies temporaires du réseau, le protecteur de tension à reconnexion automatique 2P de type M à triple affichage effectue indépendamment la récupération de l'énergie sans intervention humaine, réduisant considérablement les coûts d'exploitation et de maintenance et améliorant le taux de fonctionnement continu de l'équipement.

Cycle de réenclenchement réglable et verrouillage de sécurité intelligent

• Prévenir les dommages secondaires dus aux défauts : pour les défauts de court-circuit permanents, des réenclenchements répétés provoqueront des dommages thermiques aux lignes et à l'équipement. Le triple écran de protection de tension à reconnexion automatique 2P de type M prend en charge le réglage personnalisé du nombre maximal de tentatives de réenclenchement.

• Verrouillage de sécurité automatique : lorsque les temps de réenclenchement prédéfinis sont épuisés et que le défaut existe toujours, le système verrouille le mécanisme d'entraînement du moteur, déclenche une alarme de défaut et maintient le circuit isolé pour éviter une commutation cyclique dangereuse.

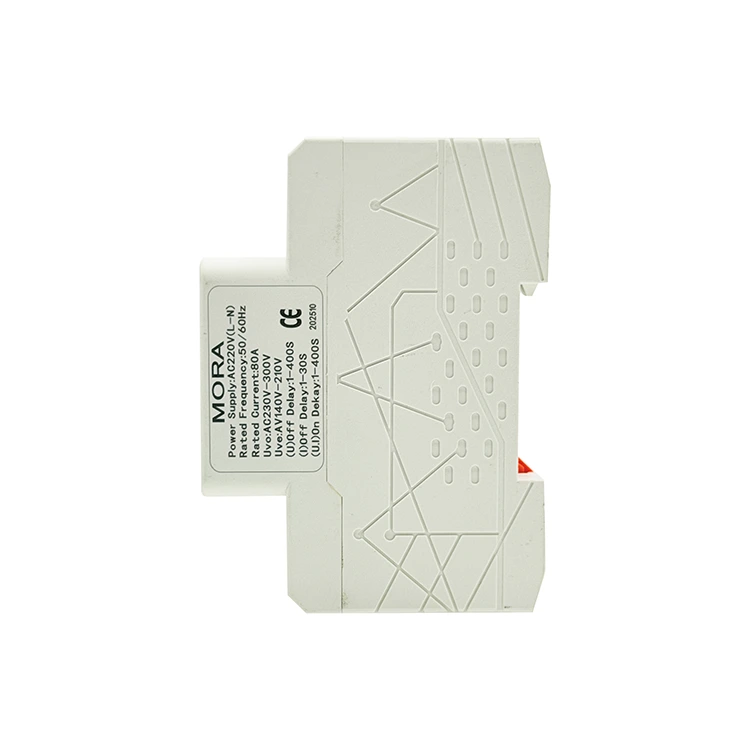

Paramètres de performances techniques

• Options de courant de fonctionnement nominal : charge nominale continue de 40 A/63 A

• Réglage du temps de réenclenchement automatique : 1 seconde à 900 secondes, plage maximale

• Cycles de réenclenchement continus maximum : 1 à 30 tentatives configurables avant le verrouillage

• Précision du suivi de tension/plage de courant : variance de ± 1 %/lecture dynamique de 0,5 A à 63 A

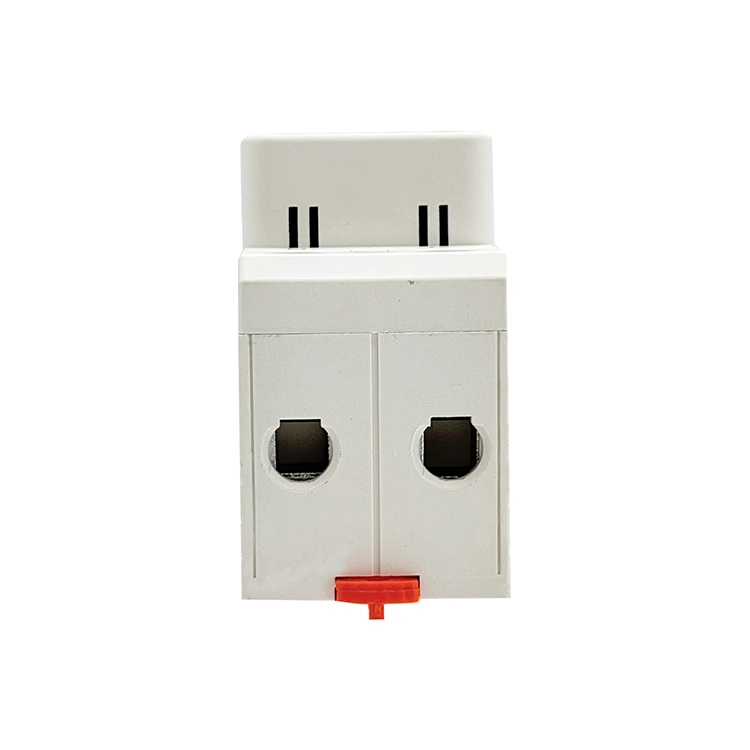

• Capacité de section transversale des bornes : jusqu'à 25 mm² massifs / 16 mm² torsadés avec virole (pince M5)

• Rigidité diélectrique du châssis : barrière d'isolation vérifiée de 2,5 kV

• Conformité et certifications : certifié CE, conforme RoHS, conforme aux normes structurelles EN 60947-1.

FAQ

Q : Si le réseau chute complètement à 0 V, le moteur a-t-il suffisamment de puissance résiduelle pour protéger l'engrenage en aval ?

R : Oui. Équipé d'une batterie industrielle de condensateurs de stockage d'énergie de grande capacité, en cas de panne totale soudaine du réseau, l'énergie électrique stockée peut entraîner le mécanisme du motoréducteur pour effectuer une action de déclenchement instantanée, forçant les contacts à s'ouvrir et à se verrouiller en toute sécurité, garantissant ainsi l'absence de fuite de puissance côté charge avant que la puissance de commande ne soit complètement épuisée.

Q : Que se passe-t-il lorsque la limite maximale de réenclenchement est atteinte en cas de défauts persistants du réseau ?

R : En cas de défauts de circuit permanents, après avoir terminé les tentatives de réenclenchement prédéfinies sans récupération du réseau, le triple affichage du protecteur de tension à reconnexion automatique 2P de type M verrouille automatiquement la fonction d'entraînement du moteur, désactive toutes les actions de réenclenchement automatique et maintient le circuit ouvert. Il évite les commutations cycliques sans fin dans des circuits défectueux, protège les structures mécaniques internes et les lignes en aval des dommages thermiques et nécessite un dépannage et une réinitialisation manuels pour récupérer.

Q : Comment le contrôleur distingue-t-il les surtensions transitoires des courts-circuits permanents ?

R : Le système intègre un double mécanisme de détection de tension et d’échantillonnage de courant. Lors de la détection de réenclenchement, si la tension du réseau est stable mais qu'un pic de courant important instantané est généré, le MCU le jugera immédiatement comme un défaut de court-circuit permanent, déclenchera un déclenchement instantané sans exécuter de délai de réenclenchement et protégera la structure de commutation interne des dommages causés par les chocs à courant élevé.
